Emulator sprzętowy dwóch układów SID, (wersja stereo) dla komputerów Commodore C64.

Urządzenie zmontowane, wytestowane, sprawne - działa bez problemów.

Wykonane wg. projektu na stronie:

http://www.swinkels.tvtom.pl/swinsid/

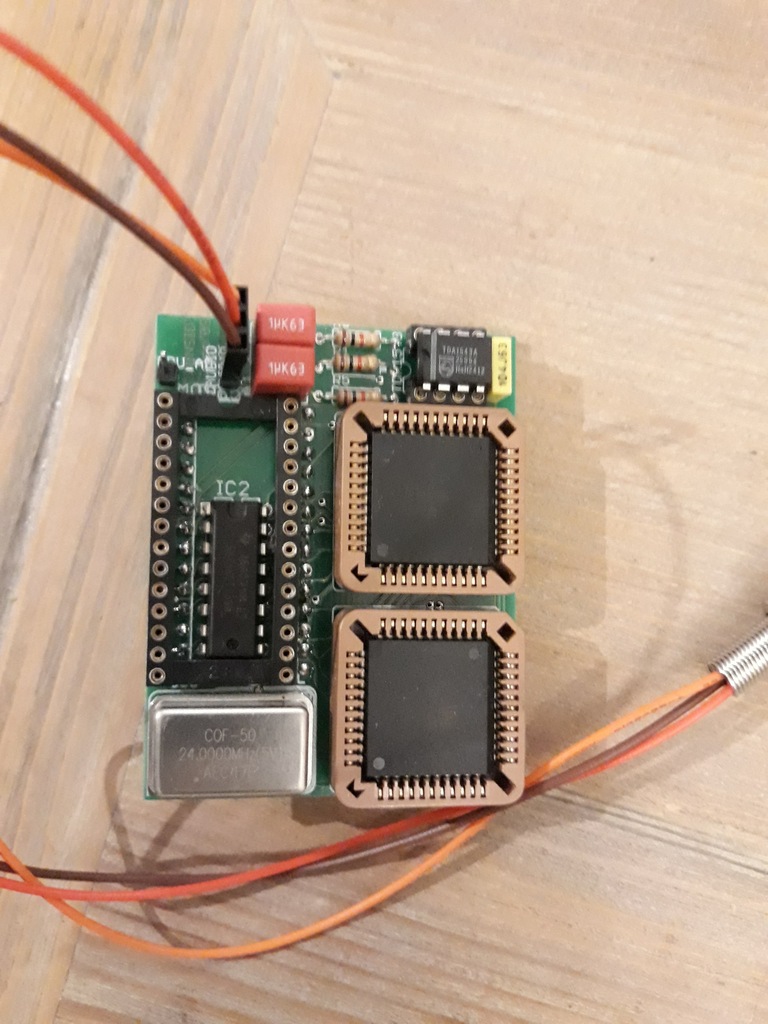

Wersja SwinSID X2 (dual core). Wykonanie na profesjonalnej dwustronnej płytce drukowanej. Budowa w oparciu o dwa mikrokontrolery Atmega 8515 (każdy emuluje jeden układ SID), generator kwarcowy 24MHz, przetwornik DAC oraz układ 74HCT139, który pełni rolę dekodera adresów.

Jest skonfigurowane według pomysłu Dual SID - dostępne są dwa układy dźwiękowe, które mogą działać jednocześnie, ale niezależnie. W mapie pamięci każdy z nich zajmuje inne miejsce przestrzeni adresowej:

• $D400 (SID nr 1)
• $D420 (SID nr 2)

Zatem mamy dostępnych 6 kanałów i możliwe jest odtwarzanie muzyki przykładowo tego typu:

https://www.youtube.com/watch?v=q4Yvtqs2-DM

Wyjścia obu układów są doprowadzone do osobnego gniazda mini jack stereo.

W przystawce znajduje się również podstawka pod oryginalny układ SID - urządzenie pełni dla niego tylko rolę "przelotki" i nie zmienia jego działania -  działa on bez zmian pod adresem $D400, a jego wyjście jest kierowane na gniazdo VIDEO z tyłu komputera.

Możemy zatem:

• używać oryginalnego układu SID (ale jedynie w takiej wersji, do której przystosowana jest płyta główna!)
• mieć jednocześnie dodatkowo SID stereo na osobnym wyjściu
• korzystać tylko z jednego z tych rozwiązań

Urządzenie pasuje zarówno do "starych" płyt głównych w miejsce starszego SIDa MOS 6581, jak i w miejsce "nowego" SIDa MOS 8580. Oba modele różniły się montażowo jednym z napięć zasilania (+12V lub +9V), ale SwinSID nie używa tego napięcia - jest zasilany jedynie poprzez napięcie +5V.

Montaż

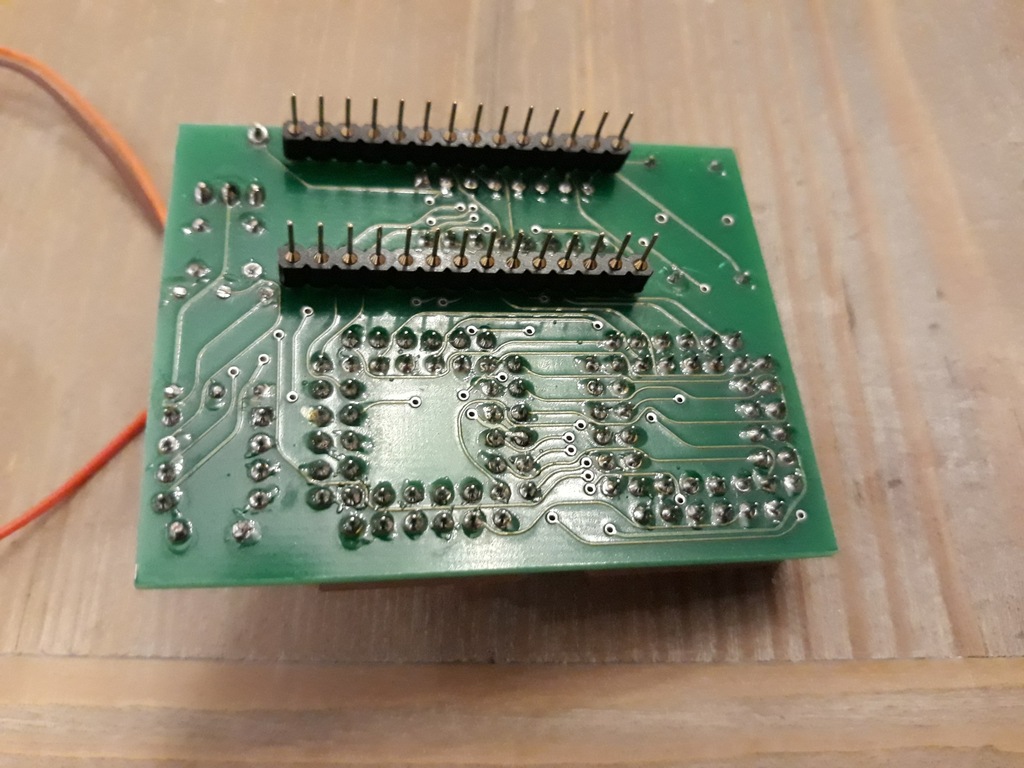

Płytkę montuje się w podstawkę pod układ SID. Konieczne jest również dolutowanie jednego przewodu do linii mikroprocesora A5 (linia ta dostępna jest w wielu miejscach na płycie - przy samym CPU, albo blisko SIDa w sąsiedztwie gniazda Video. Bez tego połączenia

Polecam entuzjastom!
