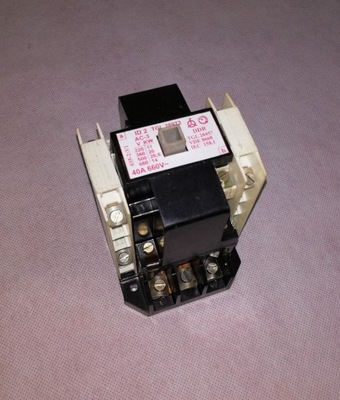

Stycznik ID 2 DDR

• Prąd: 40A
• Napięcie znamionowe: 660V - 50Hz
• Moc AC3: 20kW
• W standardzie cewka 230 V AC, 400 V AC lub po uzgodnieniu: 42, 48, 110, 127, 380, 500 V AC
• Wymiary: 75x95x120

Styczniki są aparatami elektrycznymi powszechnie stosowanymi we wszelkiego rodzaju urządzeniach przemysłowych, stanowiąc jeden z podstawowych elementów wykonawczych sterowania, przede wszystkim układów napędowych.

Styczniki stosuje się także do łączenia innych niż silnikowe odbiorników, zwłaszcza w przypadku częstego łączenia i zdalnego sterowania. Cechy eksploatacyjne styczników, takie jak: duża żywotność, prosta budowa, brak potrzeby stosowania zabezpieczeń podnapięciowych, określona wrażliwość na spadki napięcia sterowniczego i możliwość zdalnego sterowania, zdecydowały o wielostronności zastosowań w coraz bardziej skomplikowanych układach.

Części składowe stycznika:

- izolacyjna podstawa stycznika

- rdzeń nieruchomy

- cewka ruchoma elektromagnesu

- styk nieruchomy

- styk ruchomy

- styki pomocnicze

- sprężyna zapewniająca docisk styków

- komory gaszenia łuku elektrycznego

Podstawową znamionową wielkością charakteryzującą stycznik jest zdolność łączeniowa, określana w odpowiedniej kategorii użytkowania przy następujących wielkościach znamionowych, jak:

- napięcie łączeniowe

- prąd łączeniowy

- częstość łączenia

- względny czas pracy

MODEL: 101002
