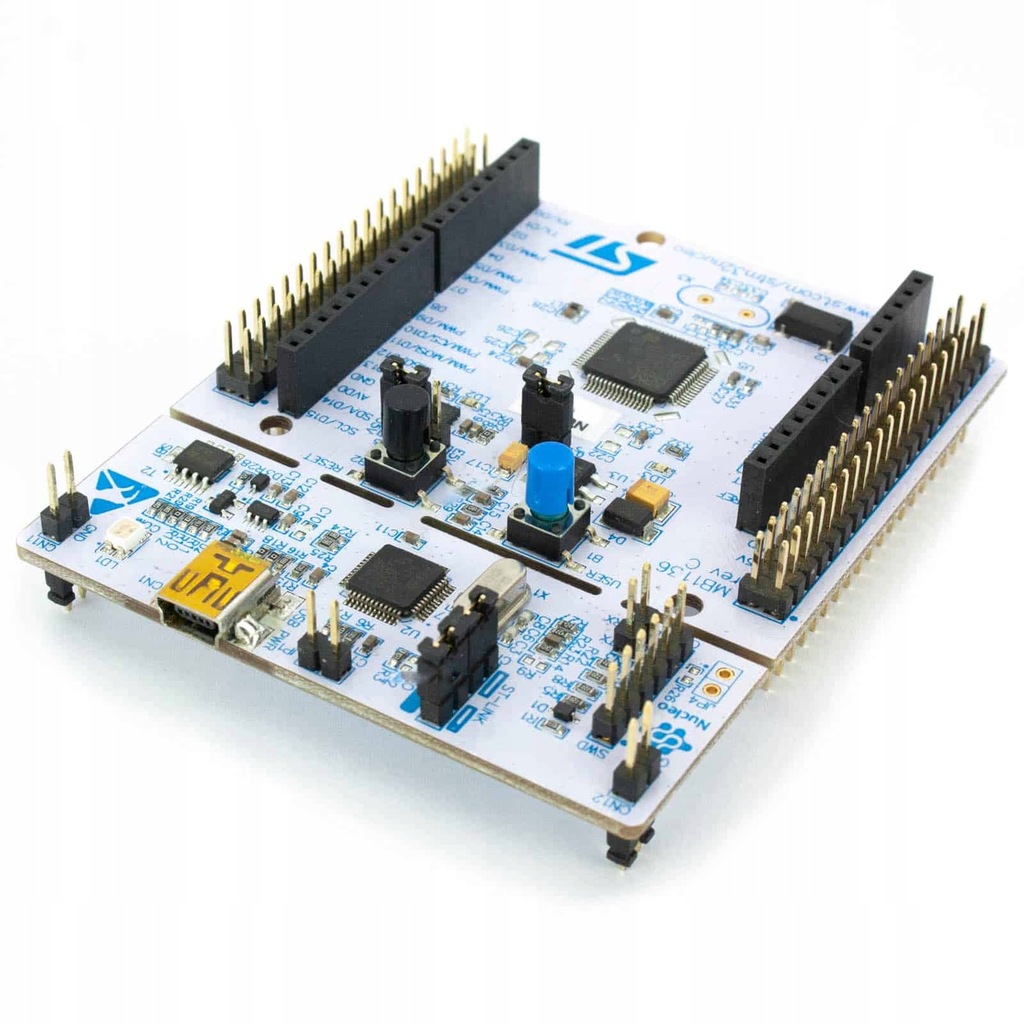

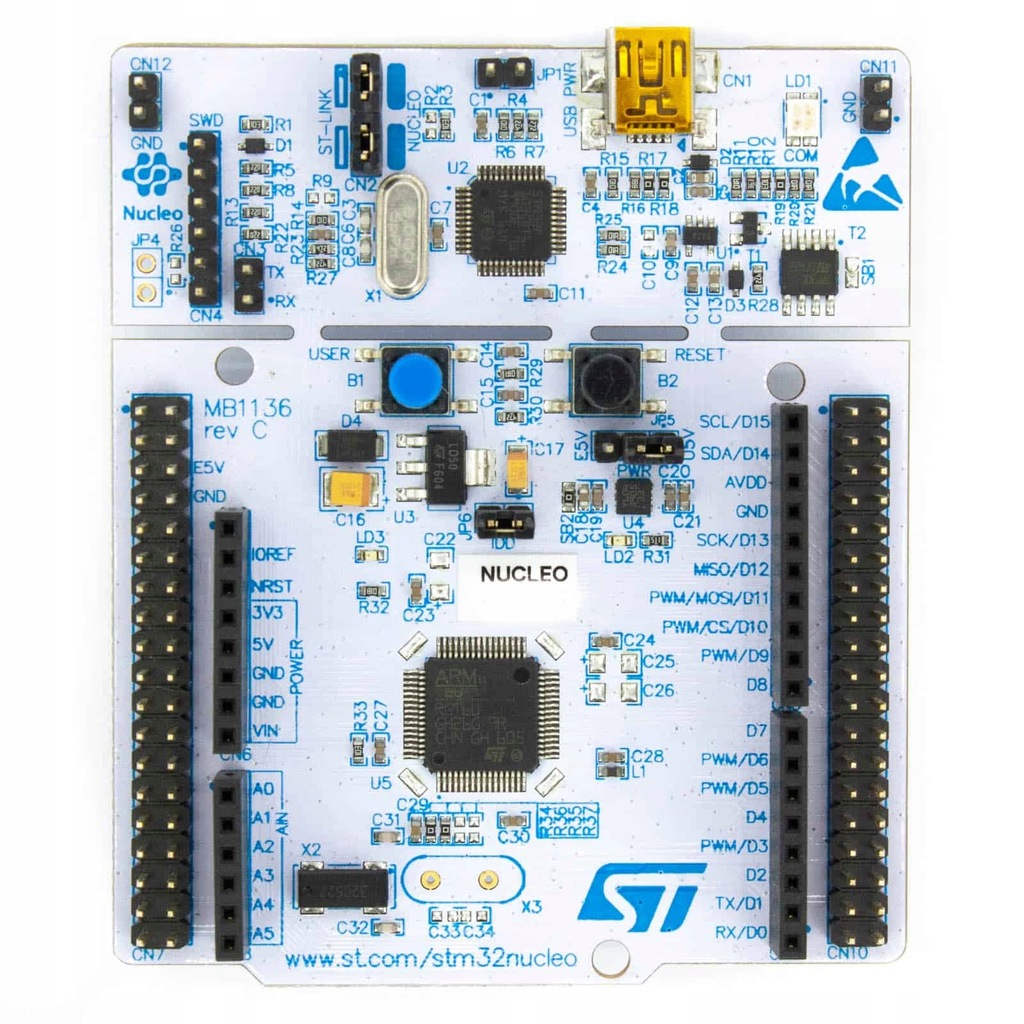

STM32 NUCLEO-L476RG Arduino ARM Cortex-M4

STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w osobnej części płytki, którą można odłamać i używać jako osobny programator. Użycie programatora "na zewnątrz" Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

Specyfikacja płytki

• Mikrokontroler STM32L476RGT6
• Rdzeń: Cortex-M4
• Maksymalne taktowanie: 80 MHz
• Pamięć Flash: 1 MB
• Pamięć SRAM: 128 kB
• DMA: 14 kanałów
• Interfejsy 1 x CAN 3 x I²C 3 x SPI1 x I²S 5 x UART / USART 1 x LPUART 1 x SDMMC 2 x SAI 1 x SWPMI 1 x IRTIM 1 x USB OTG 1 x Kontroler LCD 24 x Wejścia dotykowe pojemnościowe
• 1 x Quad SPI
• Interfejsy Analogowe:
• 3 x ADC 16 bit
• 2 x DAC 12 bit
• 2 x Ultra Low-Power Comparators
• 2 x Wzmacniacz operacyjny
• 4 x Filtry cyfrowe
• Timery 2 x 32 bit (4 kanały) 2 x 16 bit (6 kanałów) 2 x 16 bit (4 kanały) 1 x 16 bit (2 kanały) 2 x 16 bit (1 kanał) 2 x 16 bit Basic 2 x 16 bit Low-Power 1 x RTC 1 x SysTick 2 x Watchdog
• RNG
• CRC
• Większość GPIO toleruje 5 V
• Oscylator RTC 32,768 kHz
• Wbudowany programator / debugger ST-Link V2
• Złącze mini USB
• Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
• Z mini USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Trzy diody LED
• Komunikacja USB
• Zasilanie
• Dioda użytkownika
• Przyciski
• Reset
• Użytkownika
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
