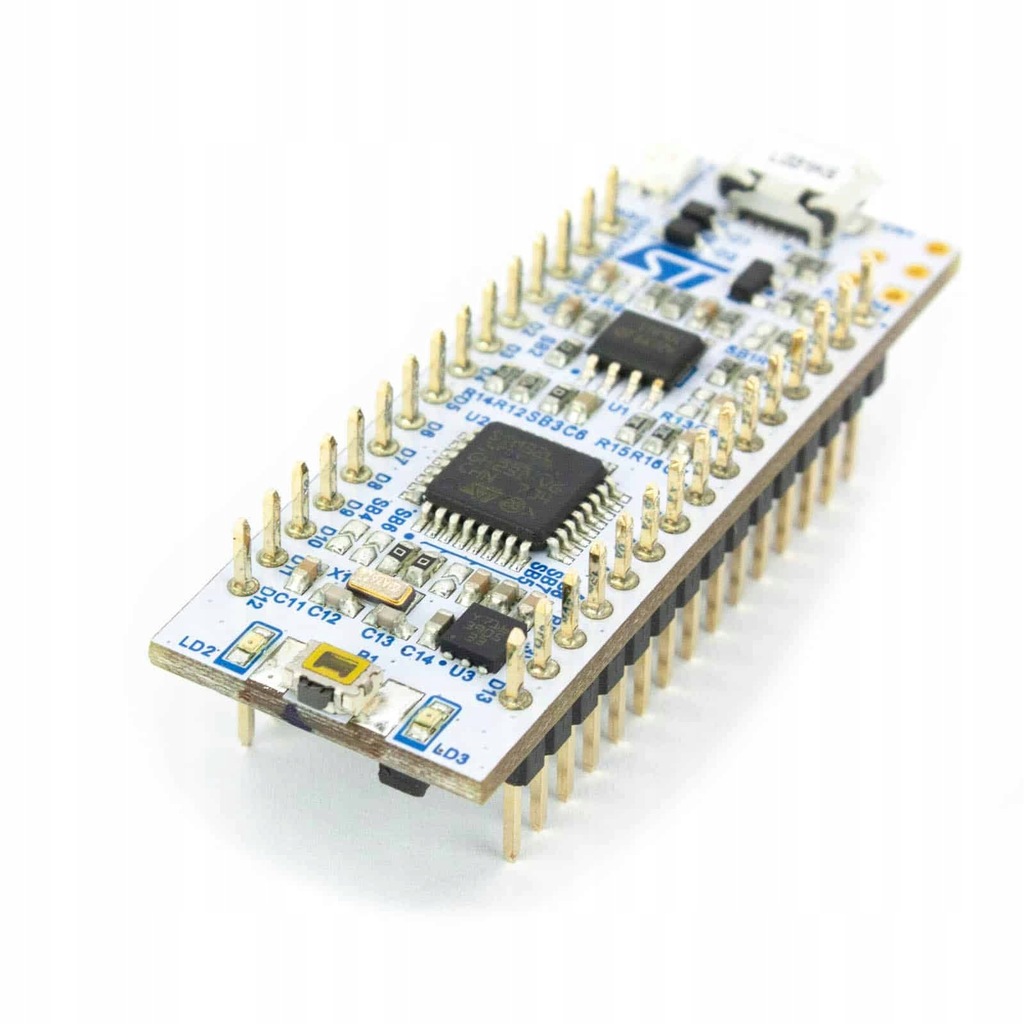

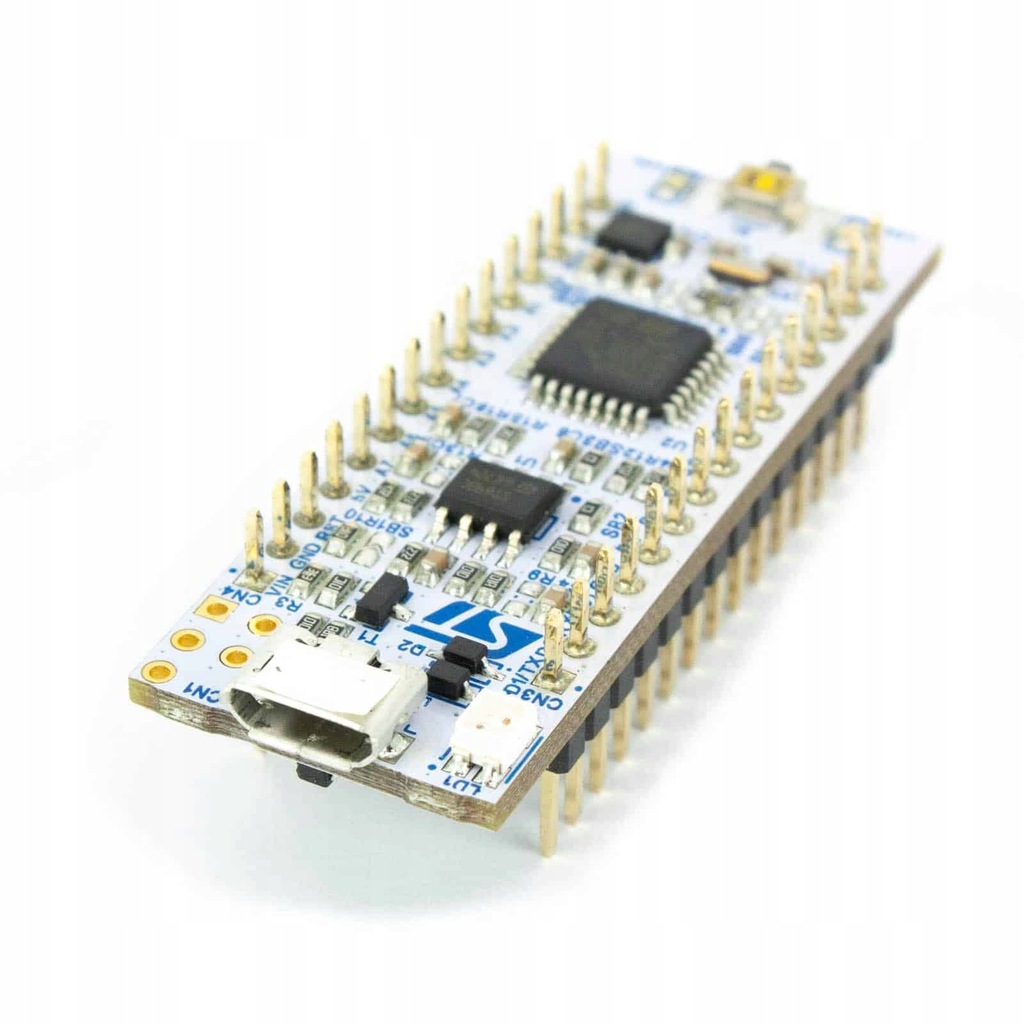

STM32 NUCLEO-L432KC STM32L432KC mbed ARM Cortex-M4

STM32 Nucleo-32 to najmniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 32-piowych. Płytki Nucleo-32 posiadają złącze zgodne z Arduino Nano dzięki czemu w łatwy sposób można zastąpić Arduino przez STM32. Każda płytka Nucleo-32 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

• Mikrokontroler STM32L432KCU6U
• Rdzeń: Cortex-M4
• Maksymalne taktowanie: 80 MHz
• Pamięć Flash: 256 kB
• Pamięć SRAM: 64 kB
• DMA: 14 kanałów
• Interfejsy 1 x CAN 2 x I²C 2 x SPI3 x UART / USART 1 x LPUART 1 x SAI 1 x SWPMI 1 x IRTIM 1 x USB
• 1 x Quad SPI
• Interfejsy Analogowe 1 x ADC 12 bit 2 x DAC 12 bit 1 x Wzmacniacz operacyjny 2 x Ultra Low-Power Comparator
• Timery 1 x 32 bit (4  kanały) 1 x 16 bit (6 kanałów PWM) 1 x 16 bit (2  kanały) 1 x 16 bit (1 kanał) 2 x Basic Timer 2 x Low-Power 1 x RTC 1 x SysTick 2 x Watchdog
• RNG
• CRC
• Wbudowany programator / debugger ST-Link V2
• Złącze micro USB
• Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
• Z micro USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Trzy diody LED
• Komunikacja USB
• Zasilanie
• Dioda użytkownika
• Przycisk Reset
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Złącze zgodne z Arduino Nano
• Płytka zgodna z ARM mbed
