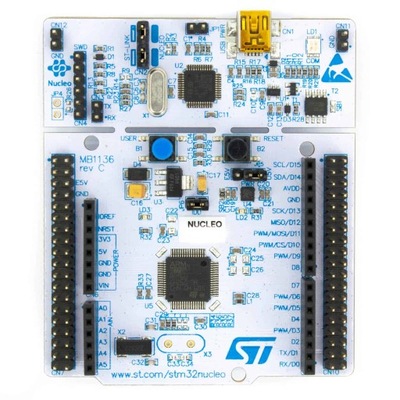

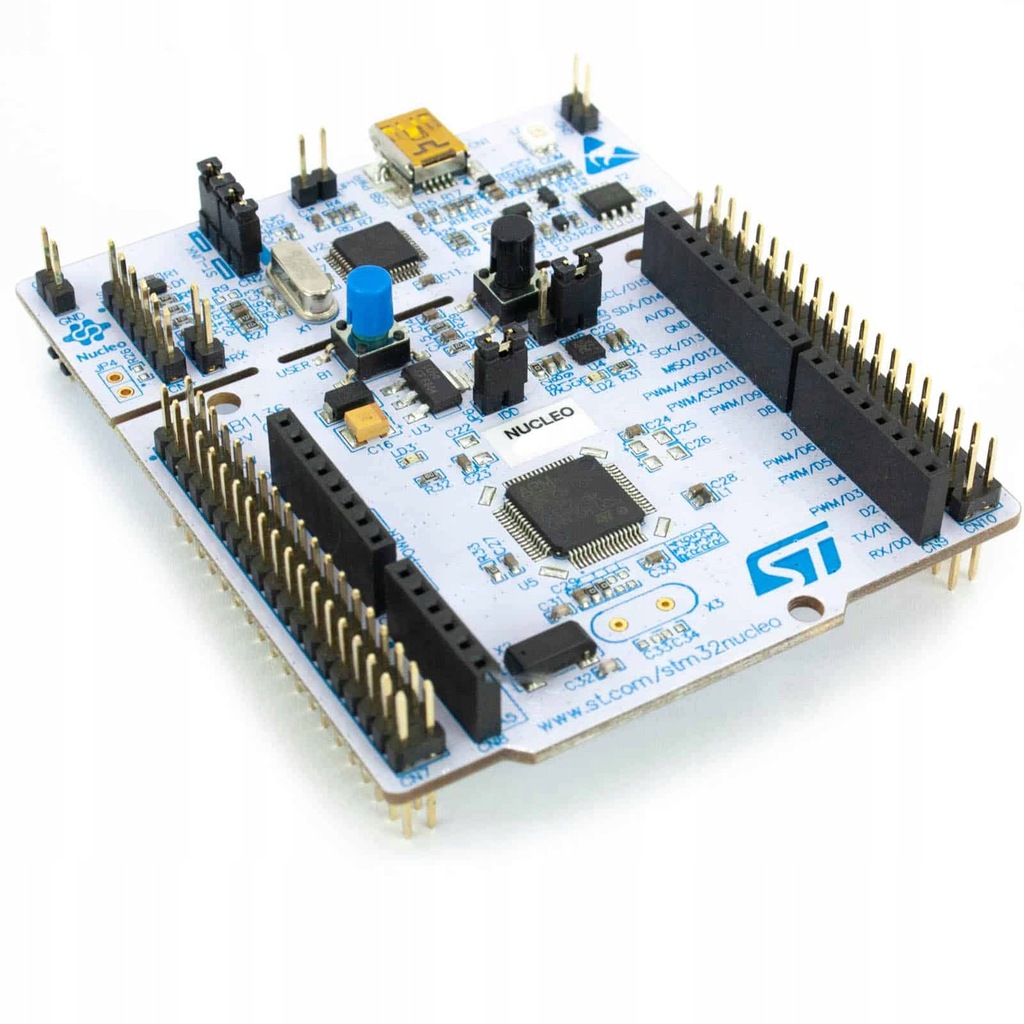

STM32 NUCLEO-L152RE Arduino ARM Cortex-M3

STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w osobnej części płytki, którą można odłamać i używać jako osobny programator. Użycie programatora "na zewnątrz" Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

Specyfikacja płytki

• Mikrokontroler STM32L152RE
• Rdzeń: ARM Cortex®-M3
• Maksymalne taktowanie: 32 MHz
• Pamięć Flash: 512 kB
• Pamięć SRAM: 80 kB
• Pamięć EEPROM: 16 kB
• DMA: 12 kanałów
• GPIO: 51
• Interfejsy 2 x I²C 3 x SPI 2 x I²S 5 x USART / 2 x UART 1 x USB 2.0 1 x Kontroler LCD 23 x Wejścia dotykowe pojemnościowe
• Interfejsy Analogowe:
• 1 x ADC 12 bit, 21 kanałów
• 2 x DAC 12 bit, 2 kanały
• 2 x Komparator analogowy
• 2 x Wzmacniacz operacyjny
• Timery 1 x 32 bit (4 kanały) 3 x 16 bit (4 kanały) 1 x 16 bit (2 kanały) 2 x 16 bit (1 kanał) 2 x 16 bit Basic 1 x RTC 1 x SysTick 2 x Watchdog
• CRC
• Większość GPIO toleruje 5 V
• Oscylator RTC 32,768 kHz
• Wbudowany programator / debugger ST-Link V2
• Złącze mini USB
• Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
• Z mini USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Trzy diody LED
• Komunikacja USB
• Zasilanie
• Dioda użytkownika
• Przyciski
• Reset
• Użytkownika
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
