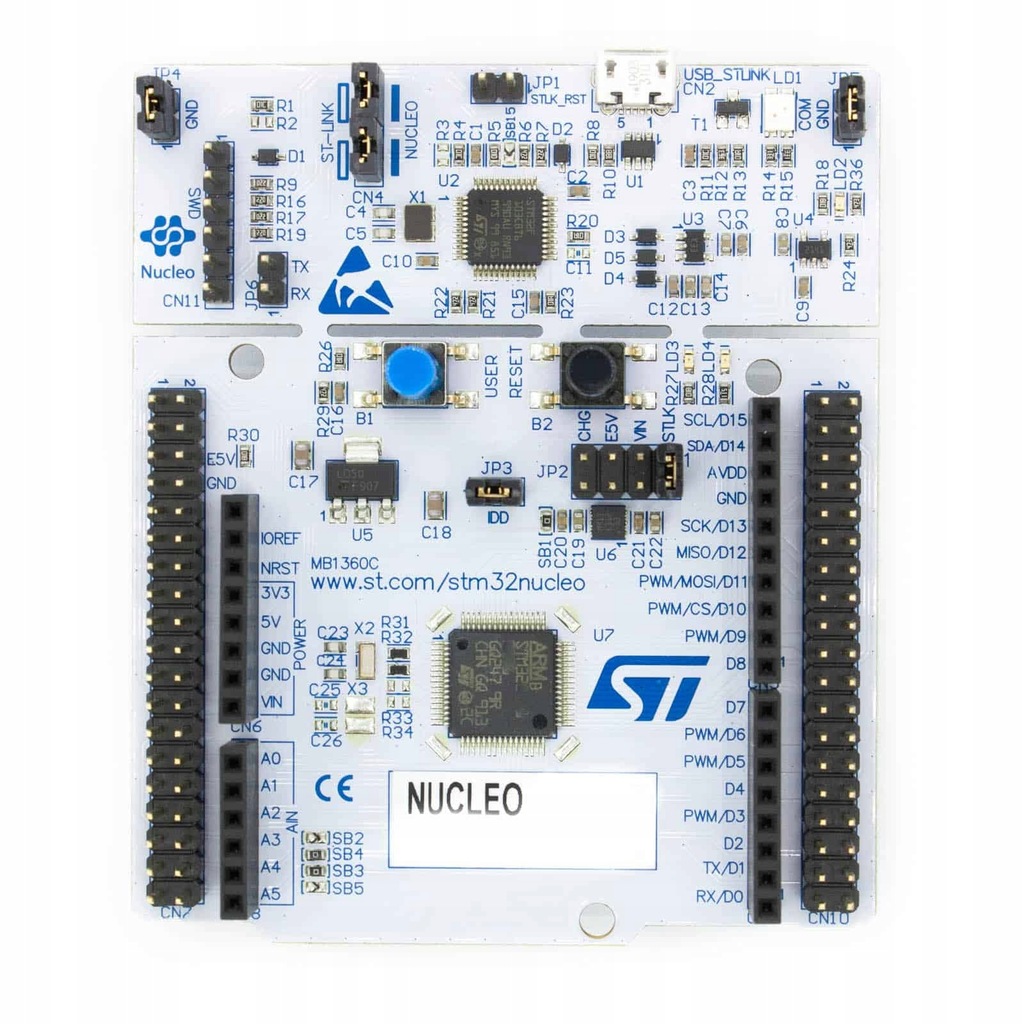

STM32 NUCLEO-G0B1RE STM32G0B1RET6 ARM Cortex-M0+

⭐️ STM32 NUCLEO-64

To najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w najnowszej wersji oznaczonej jako ST-Link/V3. Użycie programatora "na zewnątrz" Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

⭐️ KOMUNIKACJA I ZŁĄCZA

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

☝️ Do komunikacji z płytką potrzebny będzie przewód USB micro.

⭐️ SPECYFIKACJA PŁYTKI STM32 Nucleo-64

• Mikrokontroler STM32G0B1RET6
• Rdzeń: ARM Cortex®-M0+
• Maksymalne taktowanie: 64 MHz
• Pamięć Flash: 512 kB
• Pamięć SRAM: 144 kB
• DMA: 12 kanałów
• Interfejsy GPIO: 60 3 x I²C 3 x SPI 2 x I²S 2 x CAN (FDCAN) 6 x UART / USART 2 x LPUART 1 x USB 2.0 FS (crystal-less) 1 x HDMI-CEC
• Interfejsy Analogowe:1 x ADC 12 bit2 x DAC 12 bit3 x Ultra Low-Power Comparators
• Timery 1 x 32 bit (4 kanały) 2 x 16 bit (4 kanały) 1 x 16 bit (2 kanały) 3 x 16 bit (1 kanał) 2 x 16 bit Basic 2 x 16 bit Low-Power 1 x RTC 1 x SysTick 2 x Watchdog
• USB Type-C Power Delivery Controller
• CRC
• Większość GPIO toleruje 5 V
• Oscylator RTC 32,768 kHz
• Wbudowany programator / debugger ST-Link V2-1
• Złącze micro USB
• Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie z micro USB lub z zewnętrznego źródła zasilania 5 lub 3,3 V
• Trzy diody LED
• Komunikacja USB
• Dioda użytkownika
• Przyciski: reset, użytkownika
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed

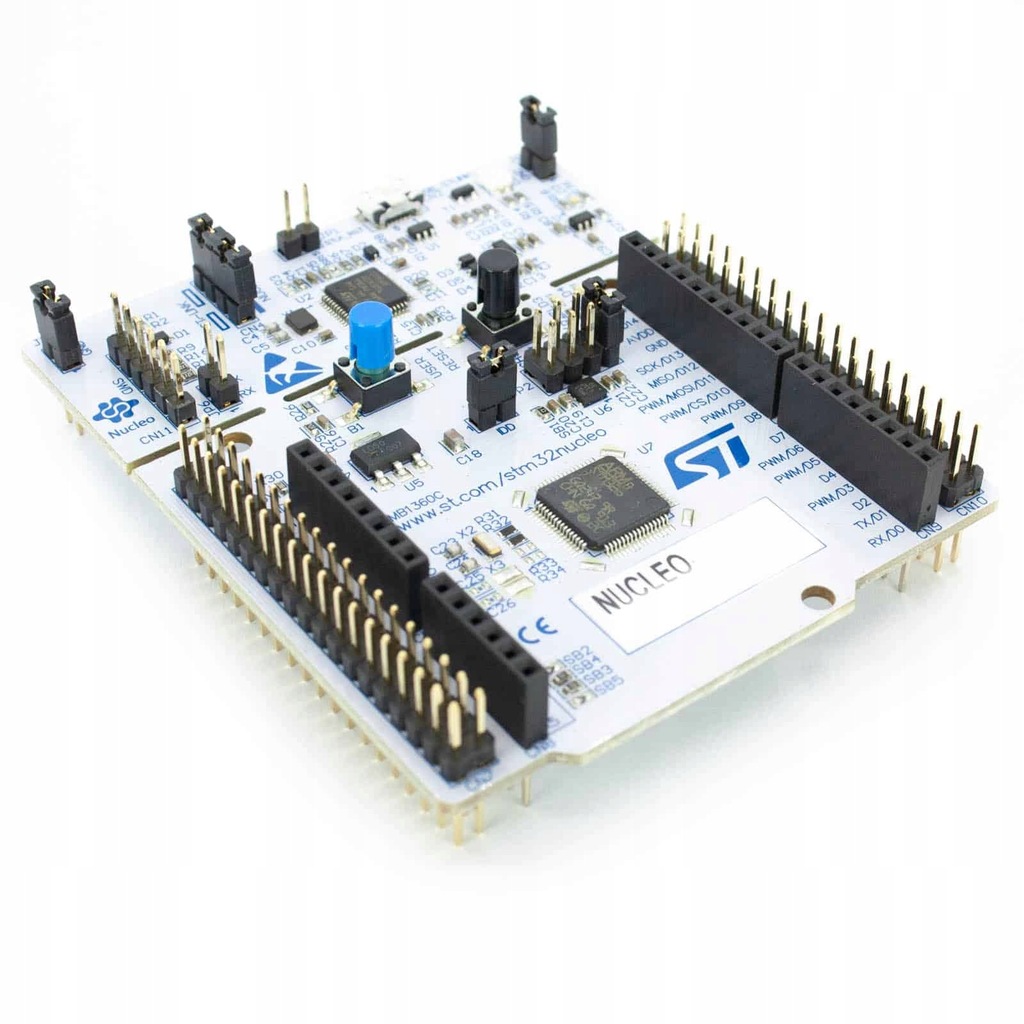

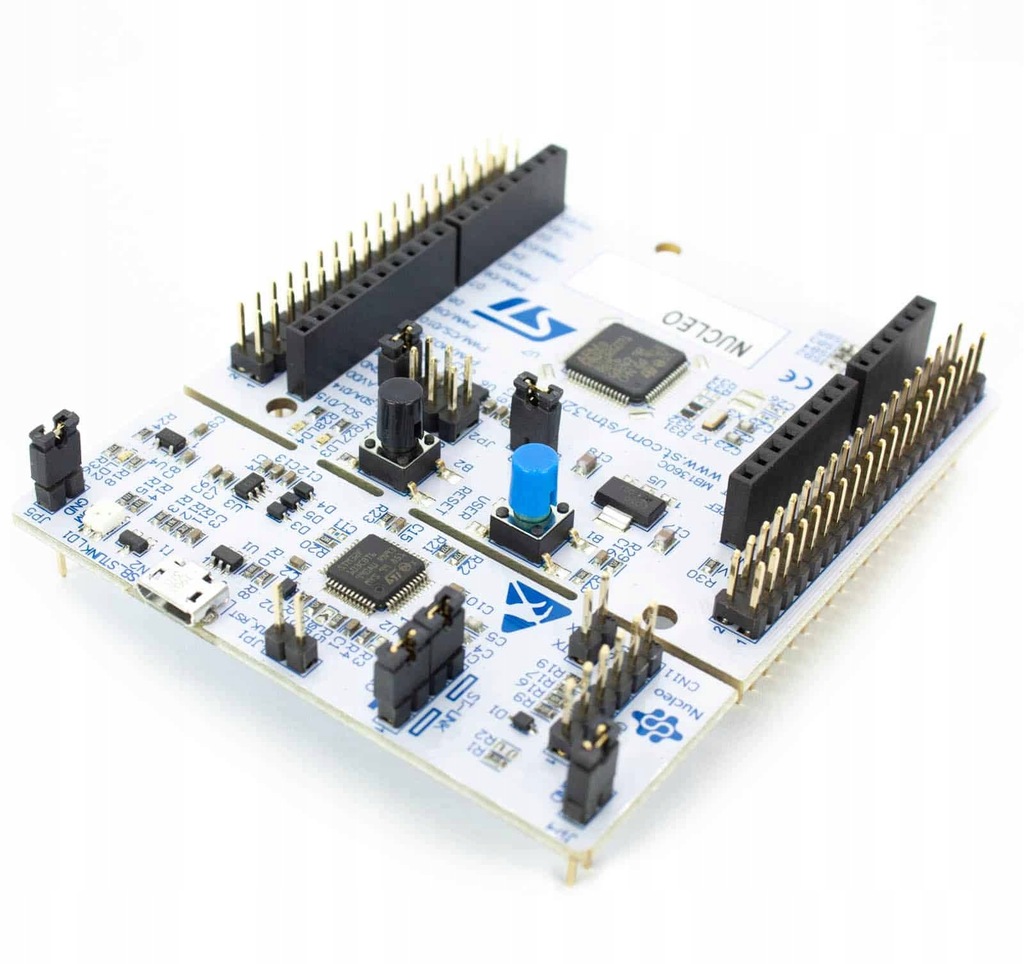

❇️ GALERIA:
