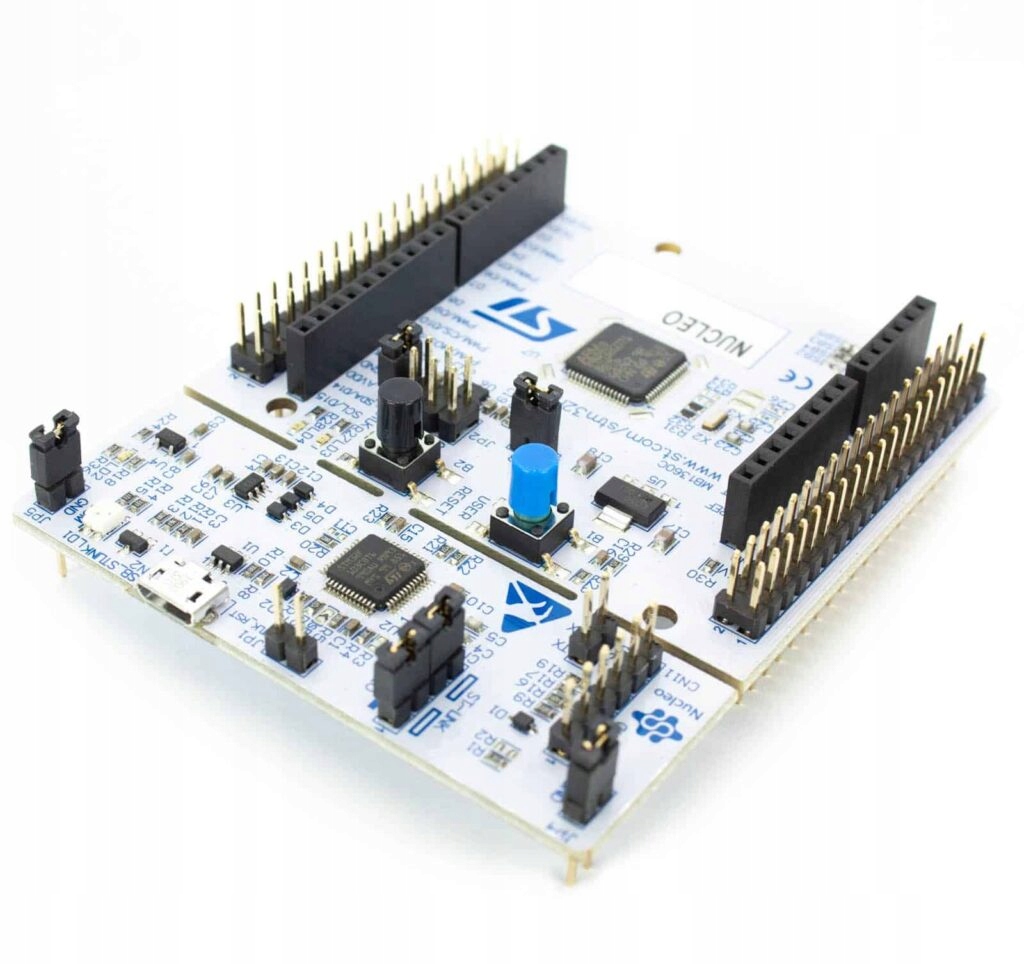

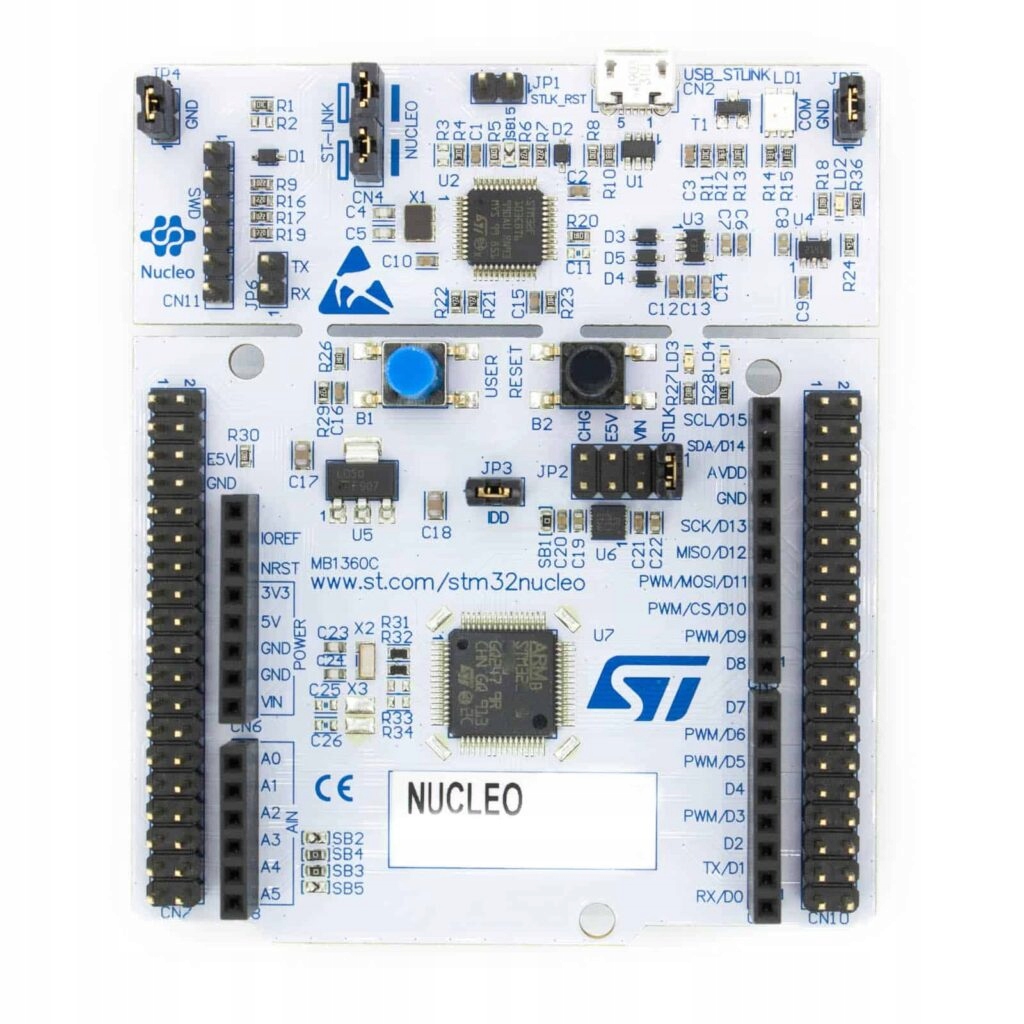

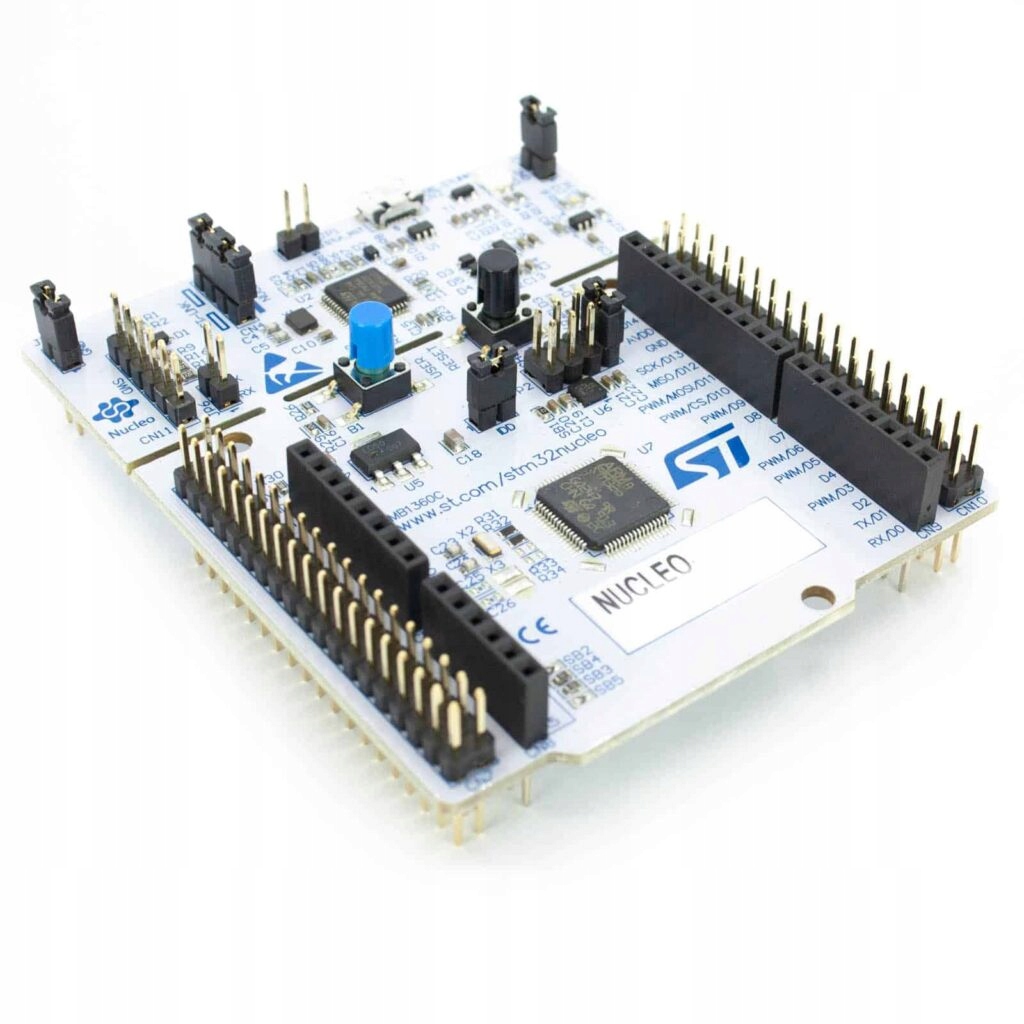

STM32 NUCLEO-G071RB Nucleo-64 z STM32G071RBT6 ARM Cortex-M0+

⭐️ STM32 NUCLEO-G071RB Nucleo-64 z STM32G071RBT6STM32

Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w osobnej części płytki, którą można odłamać i używać jako osobny programator. Użycie programatora "na zewnątrz" Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

⭐️ Specyfikacja płytki

• Mikrokontroler STM32G071RBT6
• Rdzeń: Cortex-M0+
• Maksymalne taktowanie: 64 MHz
• Pamięć Flash: 128 kB
• Pamięć SRAM: 36 kB
• DMA: 7 kanałów
• Interfejsy 2 x I²C 2 x SPI 1 x I²S 4 x UART / USART
• Interfejsy Analogowe:
• 1 x ADC 12 bit
• 2 x DAC 12 bit
• 2 x Ultra Low-Power Comparators
• Timery 1 x 32 bit (4 kanały) 1 x 16 bit (6 kanałów) 1 x 16 bit (4 kanały) 1 x 16 bit (2 kanały) 3 x 16 bit (1 kanał) 2 x 16 bit Basic 2 x 16 bit Low-Power 1 x RTC 1 x SysTick 2 x Watchdog
• USB Type-C Power Delivery Controller
• CRC
• HDMI-CEC
• Większość GPIO toleruje 5 V
• Oscylator RTC 32,768 kHz
• Wbudowany programator / debugger ST-Link V2
• Złącze micro USB
• Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
• Z micro USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Trzy diody LED
• Komunikacja USB
• Zasilanie
• Dioda użytkownika
• Przyciski
• Reset
• Użytkownika
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed

Przydatne Linki

• Opis płytki na stronie ST
• Opis mikrokontrolera na stronie ST
• User Manual płytek Nucleo-64

❇️ GALERIA:
