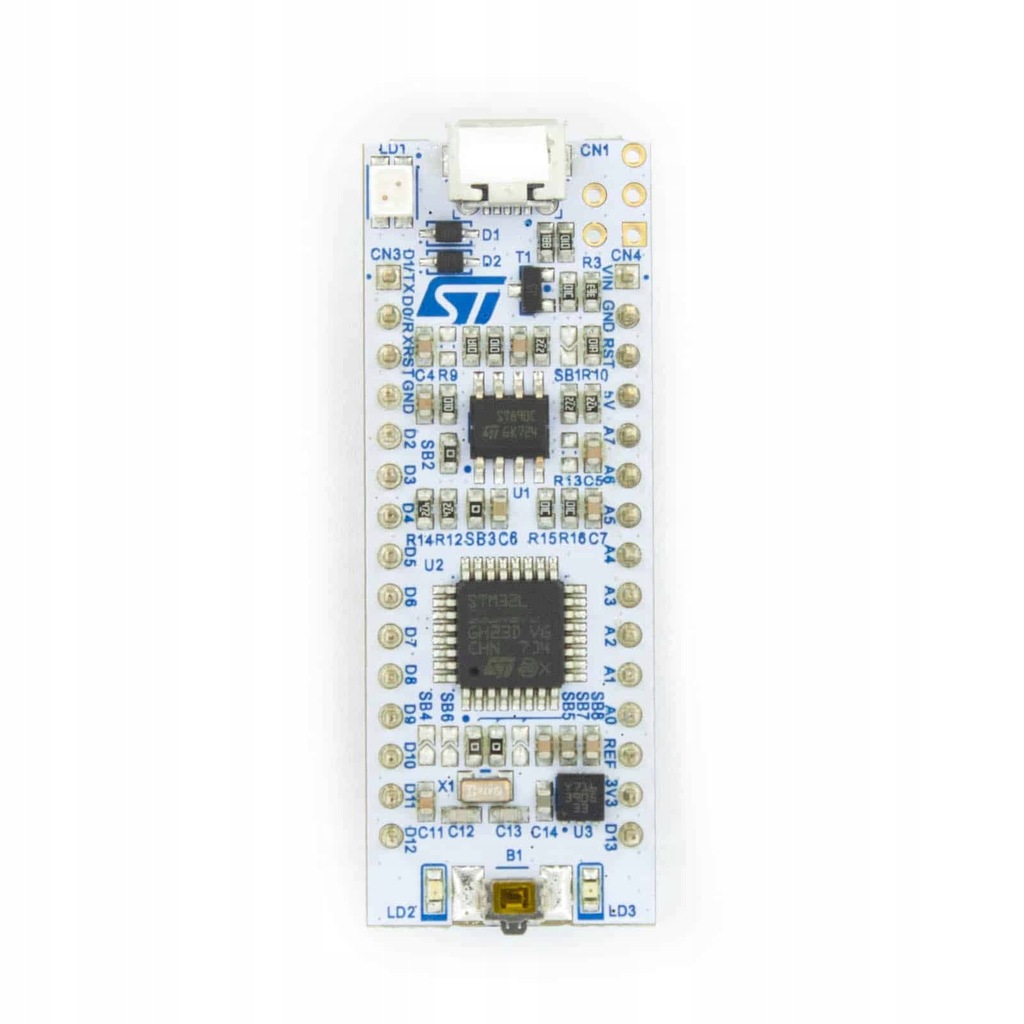

STM32 NUCLEO-F303K8 Nucleo-32 z STM32F303K8T6 ARM Cortex-M4

STM32 Nucleo-32 to najmniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 32-piowych. Płytki Nucleo-32 posiadają złącze zgodne z Arduino Nano dzięki czemu w łatwy sposób można zastąpić Arduino przez STM32. Każda płytka Nucleo-32 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

• Mikrokontroler STM32F303K8T6
• Rdzeń: Cortex®-M4 z FPU
• Maksymalne taktowanie: 72 MHz
• Pamięć Flash: 64 kB
• Pamięć SRAM: 12 kB + 4 kB CCM RAM
• DMA: 7 kanałów
• Interfejsy 1 x I²C 1 x SPI 2 x USART 1 x CAN 14 x Kanały pojemnościowe
• 2 x ADC 12 bit, 9 kanałów
• 1 x DAC 12bit, 3 kanały
• 2 x Komparator analogowy
• 1 x Wzmacniacz operacyjny
• Timery 1 x 32 bit (4  kanały) 2 x 16 bit (4  kanały) 1 x 16 bit (2 kanały) 2 x 16 bit (1 kanał) 1 x RTC 1 x SysTick 2 x Watchdog
• CRC
• Wbudowany programator / debugger ST-Link V2
• Złącze micro USB
• Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
• Z micro USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Trzy diody LED
• Komunikacja USB
• Zasilanie
• Dioda użytkownika
• Przycisk Reset
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Złącze zgodne z Arduino Nano
• Płytka zgodna z ARM mbed

Przydatne Linki

• Opis płytki na stronie ST
• Opis mikrokontrolera na stronie ST
• User Manual płytek Nucleo-32

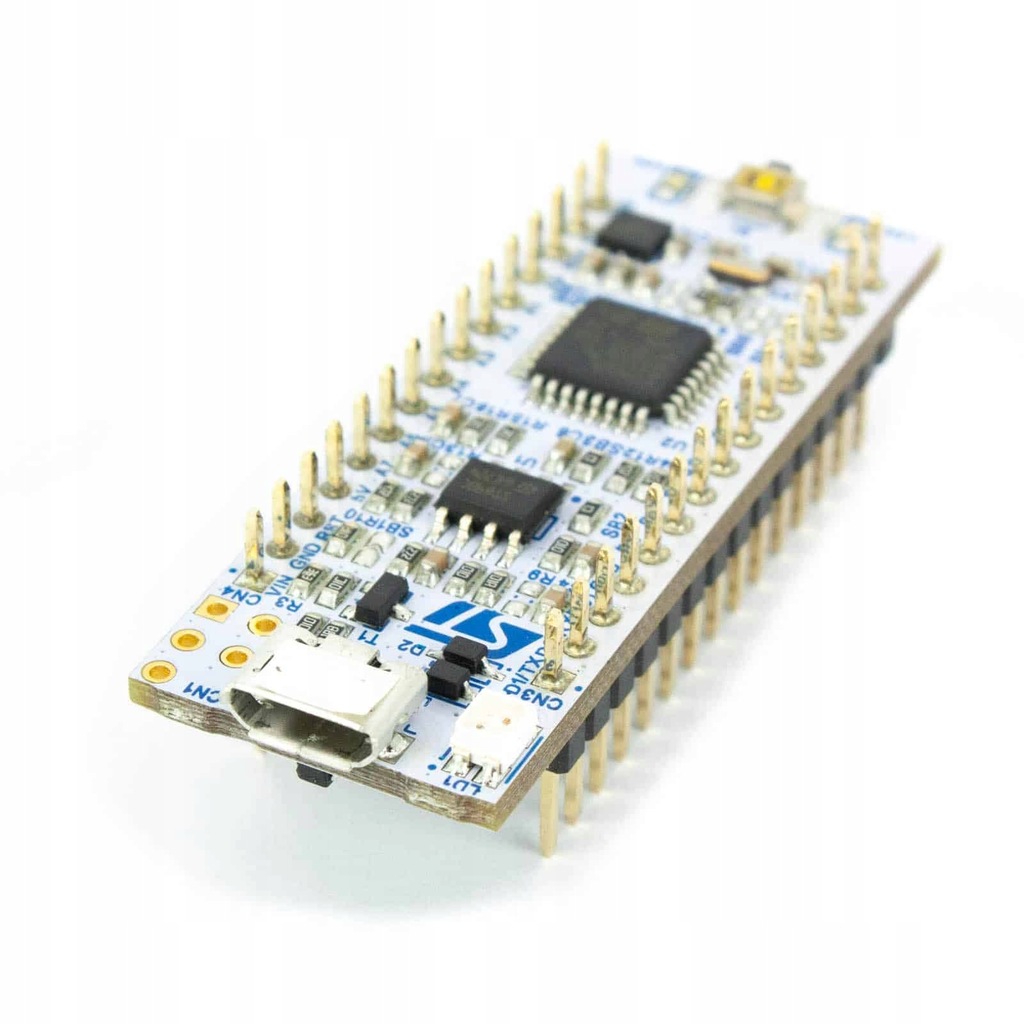

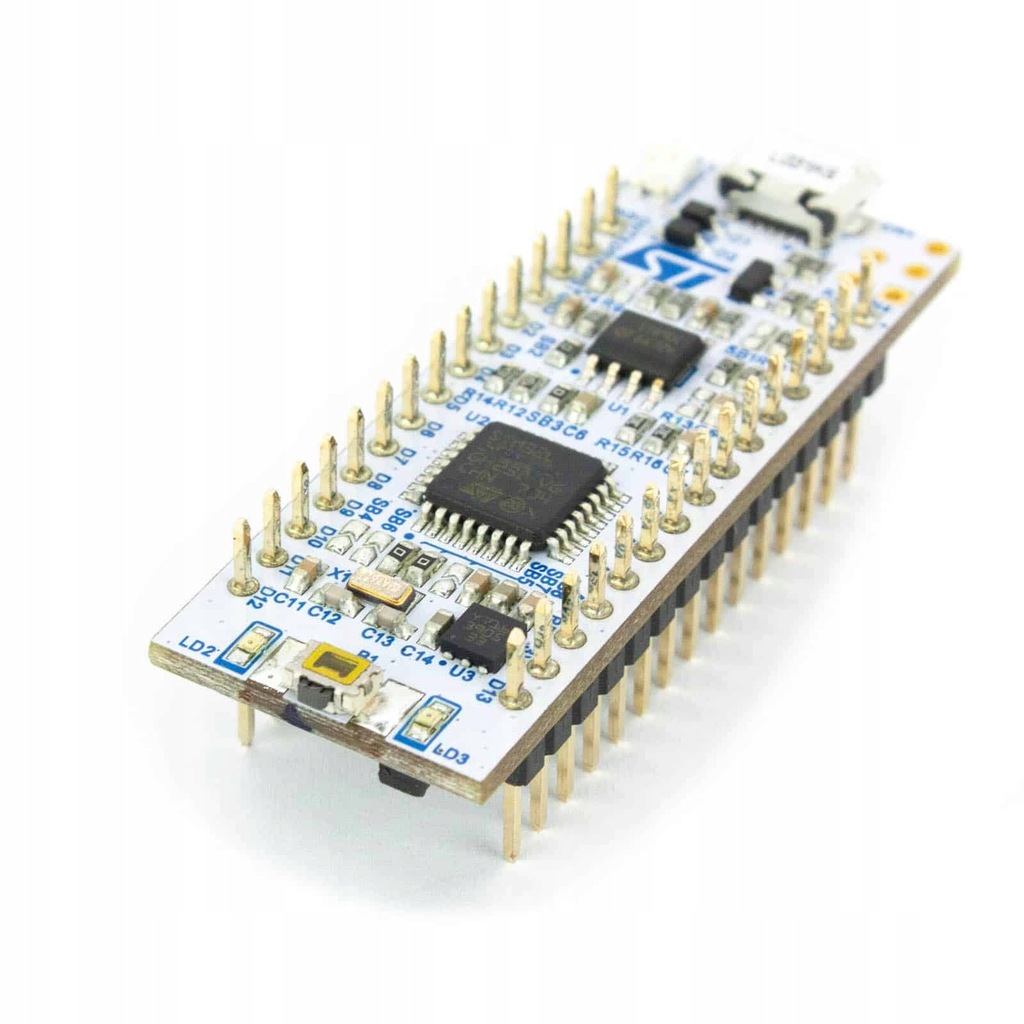

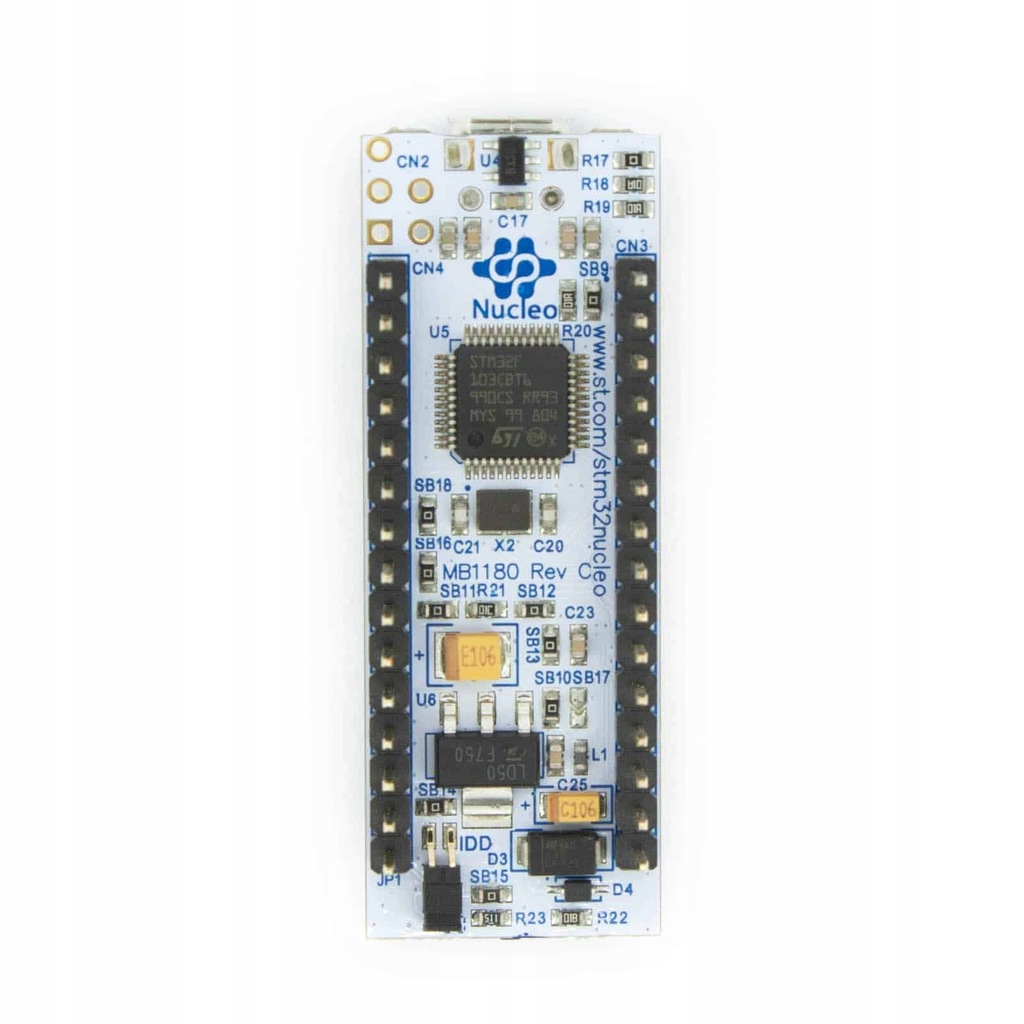

❇️ GALERIA:
