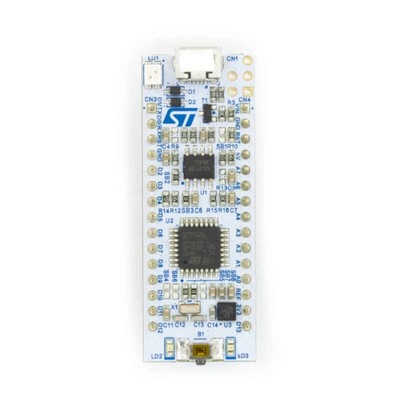

STM32 NUCLEO-F031K6 STM32F031K6 mbed ARM Cortex-M0

STM32 Nucleo-32 to najmniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 32-piowych. Płytki Nucleo-32 posiadają złącze zgodne z Arduino Nano dzięki czemu w łatwy sposób można zastąpić Arduino przez STM32. Każda płytka Nucleo-32 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

• Mikrokontroler STM32F031K6T6
• Rdzeń: Cortex-M0
• Maksymalne taktowanie: 48 MHz
• Pamięć Flash: 32 kB
• Pamięć SRAM: 4 kB
• DMA: 5 kanałów
• Interfejsy 1 x I²C 1 x SPI 1 x UART / USART
• 1 x ADC 12 bit
• Timery 1 x 16 bit (6 kanałów PWM) 1 x 32 bit (4  kanały) 1 x 16 bit (4  kanały) 3 x 16 bit (1 kanał) 1 x RTC 1 x SysTick 2 x Watchdog
• CRC
• Wbudowany programator / debugger ST-Link V2
• Złącze micro USB
• Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
• Z micro USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Trzy diody LED
• Komunikacja USB
• Zasilanie
• Dioda użytkownika
• Przycisk Reset
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Złącze zgodne z Arduino Nano
• Płytka zgodna z ARM mbed
