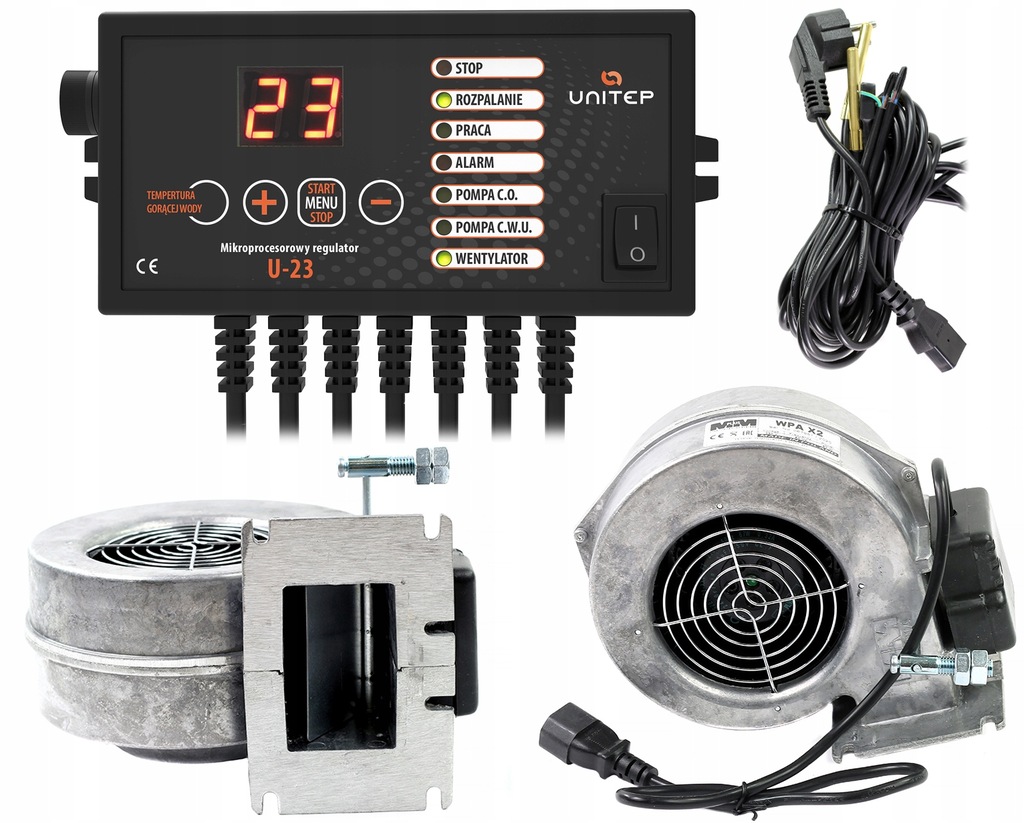

1. STEROWNIK U-23

2. WENTYLATOR  WPA X2

ZESTAW stosowany jest głównie w kotłach c.o. ZASYPOWYCH (tradycyjnych bez podajnika)

Cechy wentylatora:

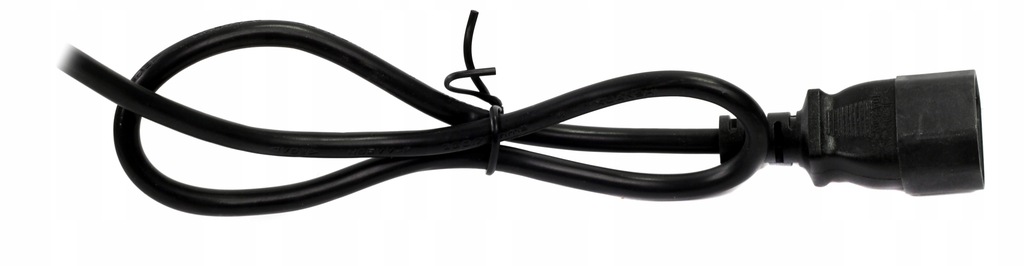

• fabrycznie podpięty przewód zasilający ze standardową wtyczką (komputerową) IEC,
• wbudowana klapka (możliwość regulacji),
• standardowy kołnierz mocujący 136x92 mm

Cechy sterownika:

• prosto od producenta,
• produkt polski,
• pobór mocy tylko 2 W,
• wymiary: 140x75x40 mm.

_______________________________

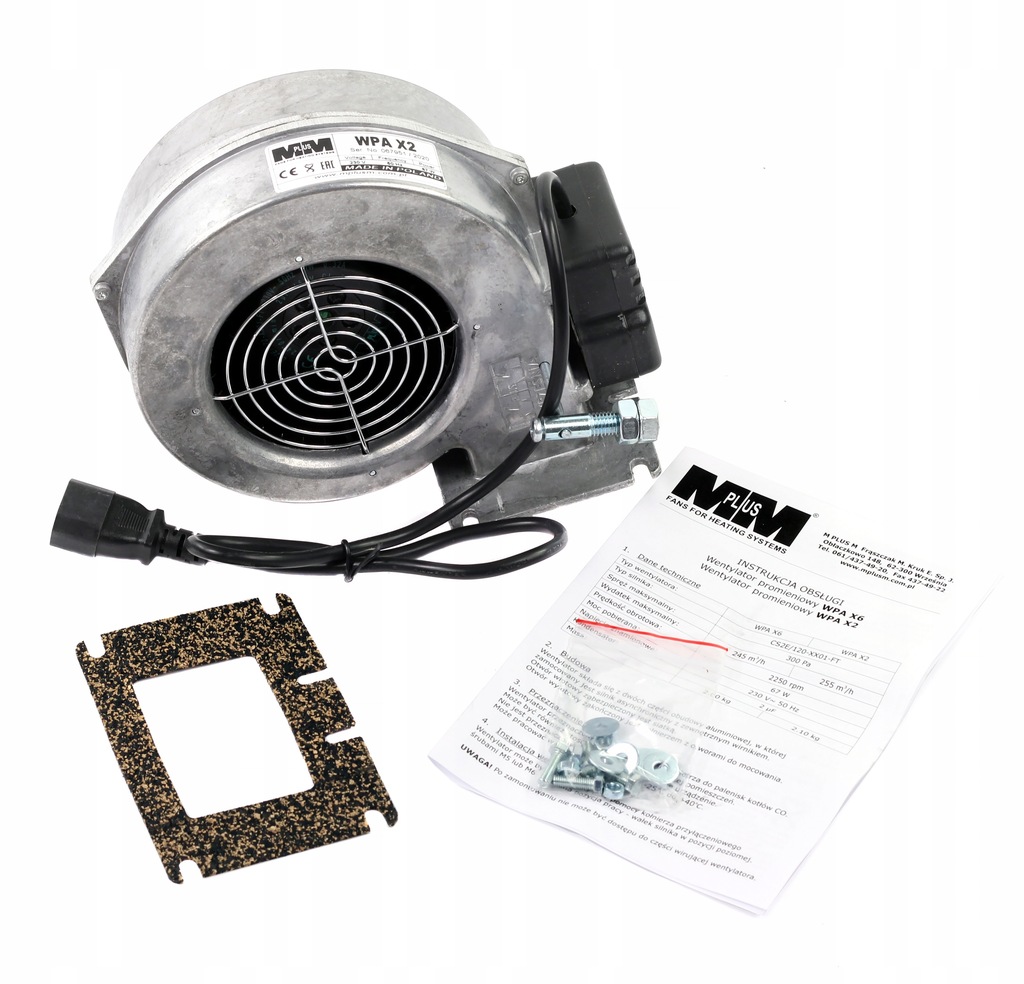

• GRATIS do dmuchawy - uszczelka korkowo-gumowa
• GRATIS do dmuchawy - zestaw śrub montażowych z podkładkami

1. Sterownik U-23

Regulator U-23 steruje pompą obiegową instalacji centralnego ogrzewania, pompą obiegową ciepłej wody użytkowej i wentylatorem nadmuchowym (z regulacją obrotów). Posiada funkcję przedmuchu – powyżej temperatury zadanej wentylator załączany jest co pewien czas ( sterownik sam dostosowuje czas przedmuchu, jak również między przedmuchami – funkcja ekonomiczna) Ustawienia pompy obiegowej instalacji centralnego ogrzewania są całkowicie niezależne od ustawień pompy ciepłej wody użytkowej – funkcja letnia. Gdy następuje wypalenie w kotle c.o. i temperatura nie wzrasta przez określony czas następuje wyłączenie wentylatora nadmuchowego – funkcja oszczędnościowa.

Specyfikacja:

• Zakres napięcia znamionowego: 230 V 50 Hz
• Rodzaj zasilania: prąd zmienny ~
• Prąd znamionowy WYJŚCIA dmuchawy 230 V/50 Hz:  1 Amper [A]
• Prąd znamionowy WYJŚCIA POMPY C.O. 230 V/50 Hz:  1 Amper [A]
• Pobór mocy regulatora: 2 W
• Zakres pomiaru temperatury: od 0°C do 99°C
• Zakres nastaw temperatury: od 35°C do 80°C
• Zadziałanie zabezpieczenia: 90°C
• Histereza: od 0°C do 5°C
• Znamionowe napięcie udarowe: 2500 V
• Stopień ochrony obudowy: IP20
• Stopień zanieczyszczenia wewnątrz regulatora: 2
• Stopień zanieczyszczenia na zewnątrz regulatora: 3 - T40 klasa ochronności II

Podłączone kable do sterownika:

• Czujnik C.W.U. (ciepła woda użytkowa)
• Pompa C.W.U. (luźno zakończony przewód 3-żyły)
• Pompa C.O. (luźno zakończony przewód 3-żyły)
• Termik
• Wentylator (tradycyjna wtyczka komputerowa)
• Sieć 230 V (tradycyjna wtyczka)

2. Dmuchawa WPA X2

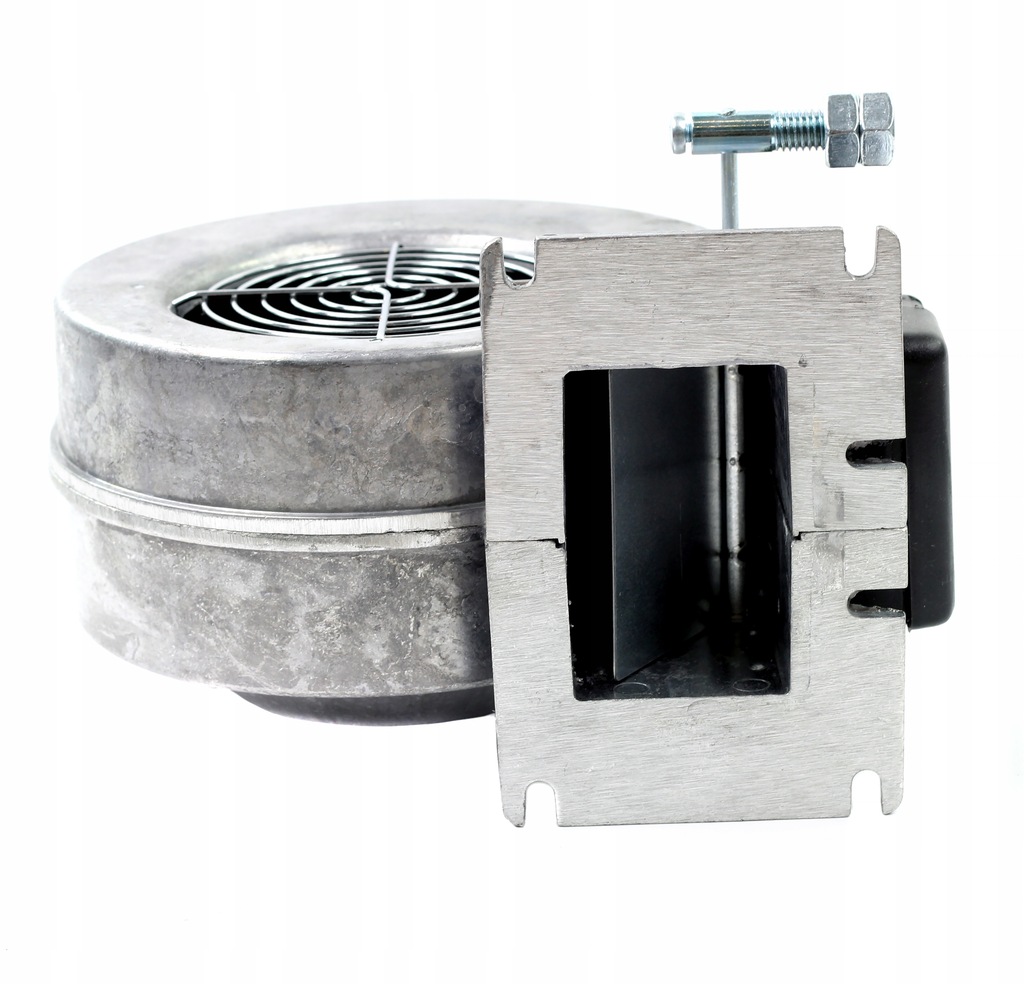

Wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów c.o. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik z zewnętrznym wirnikiem. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania.

Wentylatory te mają głównie zastosowanie, z racji większych kołnierzy mocujących, do napowietrzania palenisk w kotłach zasypowych (tradycyjnych).

Klapka w standardzie!

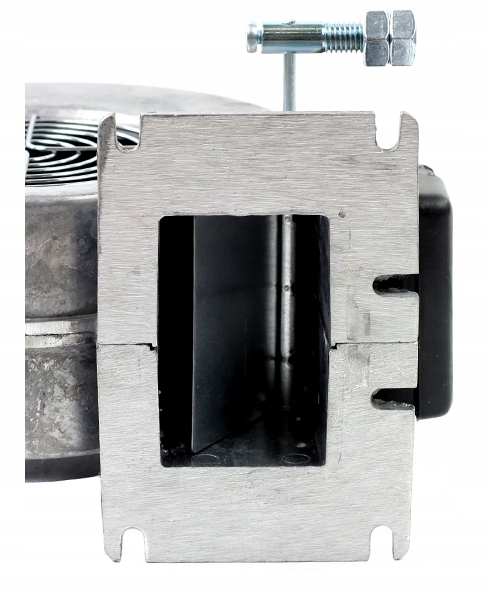

Wentylator został wyposażony w przepustnicę powietrza (klapkę) zapobiegającą przeciąganiu powietrza przez wirnik w momencie gdy wentylator nie pracuje. Pomaga to utrzymać bardziej stabilną temperaturę na kotle. Klapka regulowana jest za pomocą dźwigni z dwiema nakrętkami. Opis regulacji znajduje się w instrukcji obsługi.

Specyfikacja:

• Typ wentylatora: WPA X2
• Typ silnika: CS2E/120-XX01-FT
• Spręż. maksymalny: 360 Pa
• Wydatek maksymalny: 255 m3/h
• Prędkość obrotowa: 2250 rpm
• Moc pobierana: 67 W
• Napięcie znamionowe: 230 V ~ 50 Hz
• Kondensator: 2 μF
• Masa: 2.10 kg

Wymiary podawane przez producenta:

• Długość: 216 mm
• Wysokość: 179 mm
• Kołnierz mocujący: 136x92 mm
• Otwory przy kołnierzu mocującym: 122x73 mm
