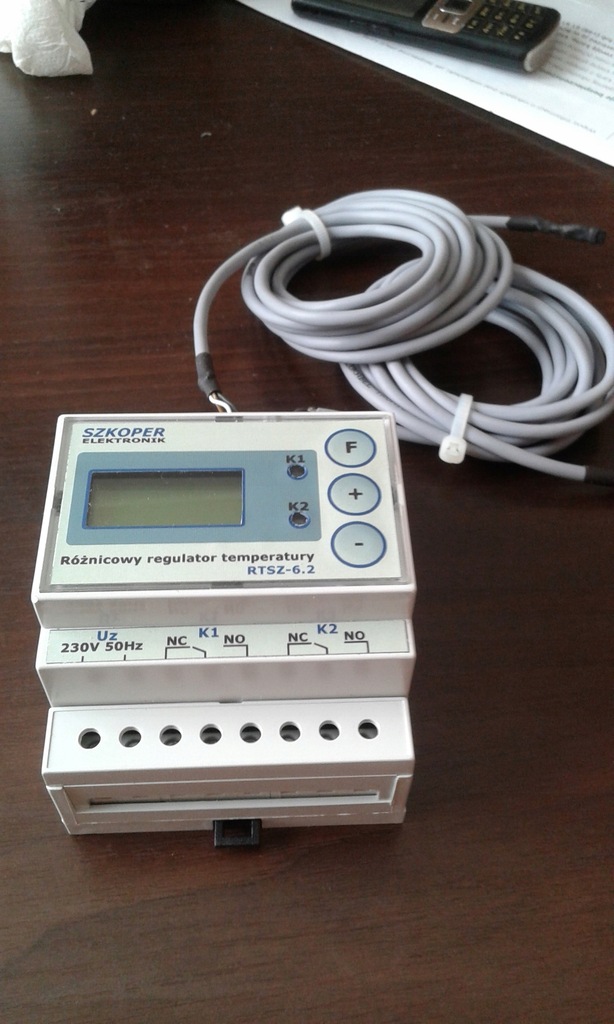

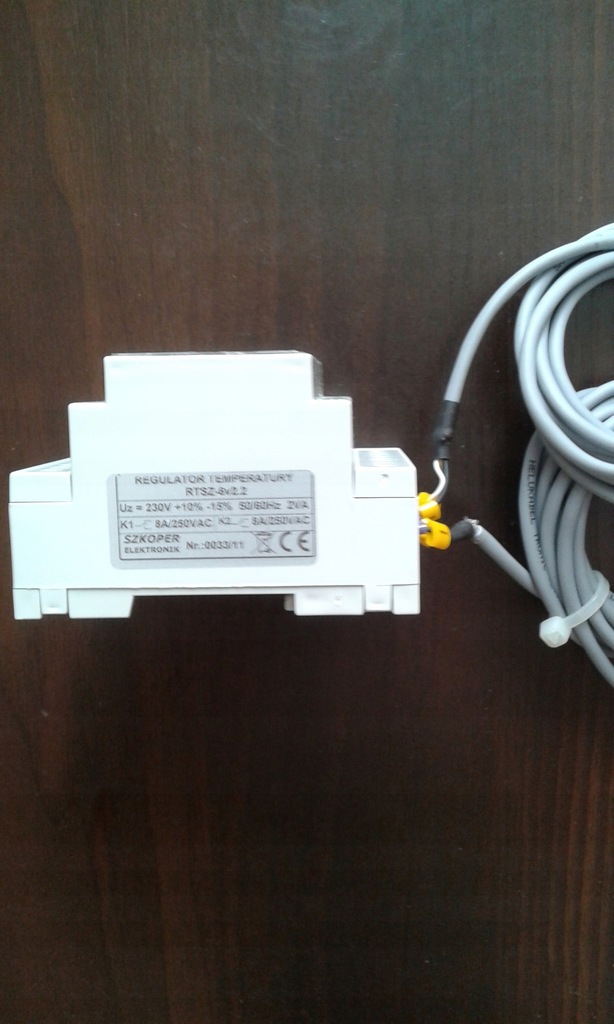

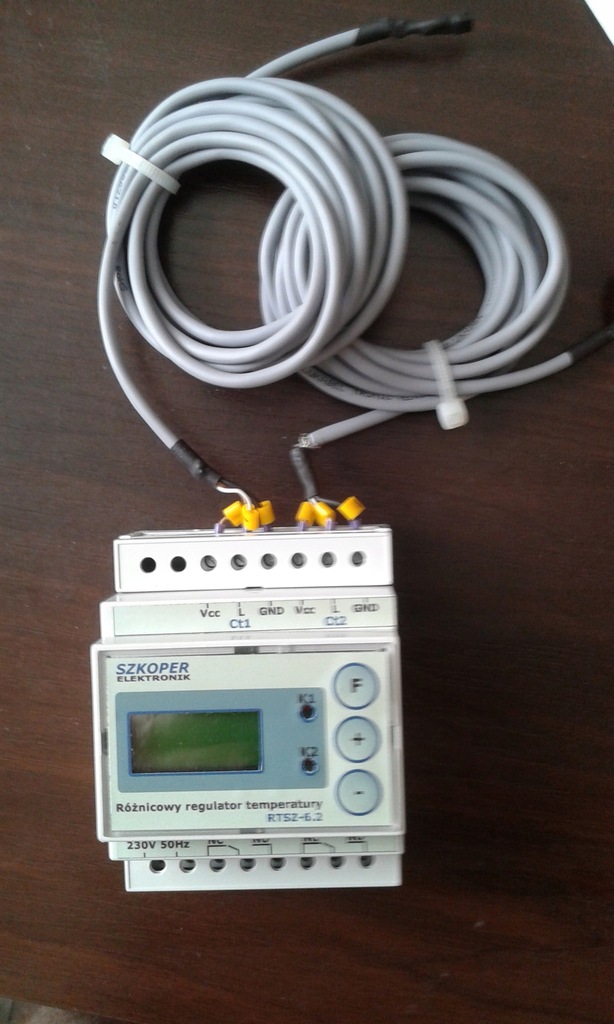

Mikroprocesorowy termostat elektroniczny RTSZ-6v2.2 Szkoper Elektronik .

Kupiony nigdy nie użyty.

Regulator temperatury na szynę

Oprogramowanie wersja RTSZ-6v2.2

Nowy nigdy nie używany sterownik regulator temperatury do pompy pod solary .Zapłaciłem za niego   250zł.

Instrukcja Mikroprocesorowy termostat elektroniczny RTSZ-6v2.2 do pobrania

http://docplayer.pl/23841723-Mikroprocesorowy-termostat-elektroniczny-rtsz-6-oprogramowanie-wersja-rtsz-6v2-2.html

Kupiony nigdy nie użyty.

1 Parametry techniczne:

● Cyfrowy pomiar temperatury w zakresie od -40°C do 120°C z rozdzielczością 0,1°C

(gwarantowana dokładność 0,5°C)

● Dwa programowalne kanały z przekaźnikami 250VAC 8A (RELPOL) – styki

przełączne.

● Trzy typy pracy kanału K1 wybierane w menu przez użytkownika:

- typ A sterowanie wentylatorami

- typ B sterowanie grzałkami

- typ R praca różnicowa z dwoma czujnikami temperatury.

● Możliwość pracy z dwoma czujnikami temperatury dla wszystkich typów pracy

kanału 1 (od wersji oprogramowania 2.1).

● Funkcja alarmu uruchamianego w przypadku wyjścia temperatury poza zakres

zdefiniowany przez użytkownika (typ PZ z regulacją histerezy - od wersji

oprogramowania 2.1) - kanał K2.

● Sygnalizacja dźwiękowa pracy kanału K2 z możliwością wyłączenia.

● Dla wszystkich typów pracy regulatora kanał K2 jako źródło temperatury mierzonej

może wykorzystywać:

- czujnik CT1 (pierwszy)

- czujnik CT2 (drugi)

- różnicę temperatur CT1-CT2

- czujnik CT1 lub CT2 (przekroczenie zakresu temperatur na dowolnym czujniku

wywoła alarm)

Opcje te są wybierane z menu przez użytkownika.

● Pomiar temperatury z szybkością 1 pomiar na 1s.

● Zabezpieczenie przed pracą z uszkodzonym czujnikiem (czujnikami) z alarmem

dźwiękowym i konfigurowaną akcją dla przekaźników.

● Zakres nastaw temperatury zadanej (kanał K1) dla typu pracy A i B od -30°C do

110°C, dla typu pracy R od 0,1°C do 100°C z rozdzielczością 0,1°C.

● Minimalna histereza 0,1°C, maksymalna 100°C z rozdzielczością 0,1°C.

● Zakres nastaw temperatur dla kanału K2 od -40°C do 120°C z histereza od 0,1°C, do

100°C z rozdzielczością 0,1°C.

● Wyświetlacz LCD z podświetlaniem, wyświetla aktualną temperaturę.

● Samo-wygaszanie podświetlania po 30s od naciśnięcia przycisku lub podświetlanie

ciągłe.

● Łatwa obsługa za pomocą trzech przycisków, F – funkcja, „+” oraz „-„ do zmian

wartości.

● Parametry zapisywane w pamięci nieulotnej, nie ulegają skasowaniu przy zaniku

zasilania.

● Sygnalizacja stanu wyjść za pomocą diod LED.

● Zasilanie 230V (+10%, -15%) 50/60Hz 2VA z zastosowaniem transformatora

bezpiecznego.

● Czujniki temperatury na 3-przewodach o długości do 10m (standardowo 2mb).

● Obudowa na szynę Euro DIN o szerokości 4 modułów wykonana z niepalnego ABS.

● funkcja rejestracji maksymalnej i minimalnej temperatury jaka wystąpiła od czasu

skasowania uprzednio zarejestrowanych wartości.

● Możliwość wyłączenia (uśpienia) i ponownego włączenia regulatora z klawiatury (od

wersji oprogramowania 2.1)

Szkoper Elektronik Strona

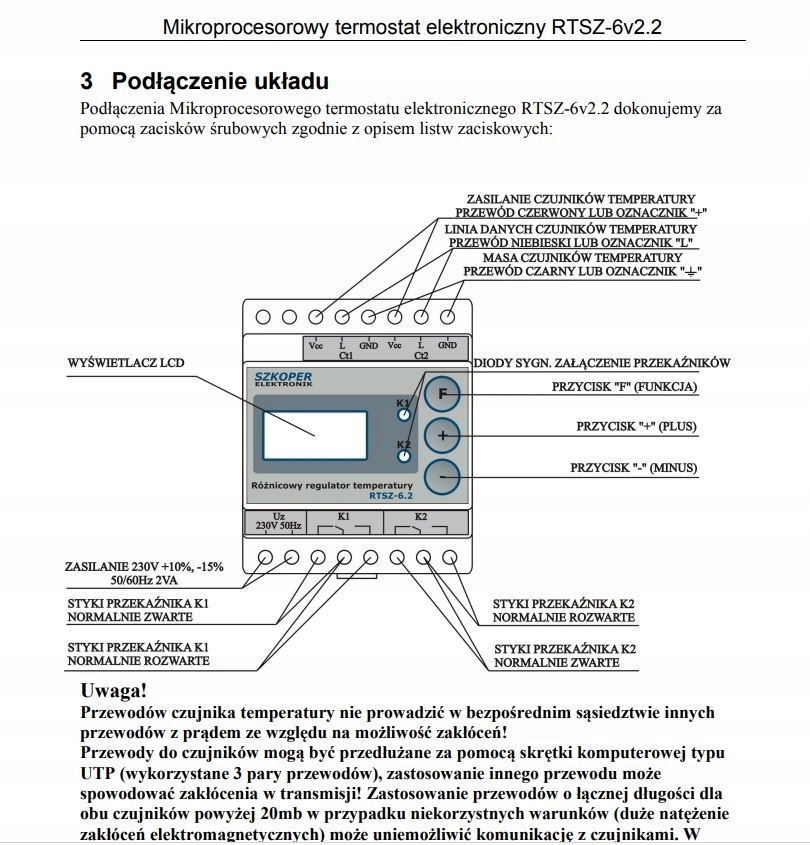

3 Podłączenie układu

Podłączenia Mikroprocesorowego termostatu elektronicznego RTSZ-6v2.2 dokonujemy za

pomocą zacisków śrubowych zgodnie z opisem listw zaciskowych:

Uwaga!

Przewodów czujnika temperatury nie prowadzić w bezpośrednim sąsiedztwie innych

przewodów z prądem ze względu na możliwość zakłóceń!

Przewody do czujników mogą być przedłużane za pomocą skrętki komputerowej typu

UTP (wykorzystane 3 pary przewodów), zastosowanie innego przewodu może

spowodować zakłócenia w transmisji! Zastosowanie przewodów o łącznej długości dla

obu czujników powyżej 20mb w przypadku niekorzystnych warunków (duże natężenie

zakłóceń elektromagnetycznych) może uniemożliwić komunikację z czujnikami. W

sprzyjających warunkach możliwe jest uzyskanie odległości nawet do 50mb.

W przypadku wystąpienia zakłóceń (błąd ERROR CT na wyświetlaczu) należy:

• ponownie wprogramować czujniki w menu, jeżeli nie dają się zaprogramować to

należy:

• sprawdzić połączenia czujników

• spróbować zmienić ułożenie przewodów do czujników

• dołączyć kondensator monolityczny o wartości od 100nF do 1uF pomiędzy „+” i

„-” (GND) czujników, jak najbliżej samego czujnika (nie dalej niż w fabrycznej

odległości 2m)

• dołączyć rezystor 10kOhm pomiędzy „+” i „L” czujników, jak najbliżej samego

czujnika (nie dalej niż w fabrycznej odległości 2m)
