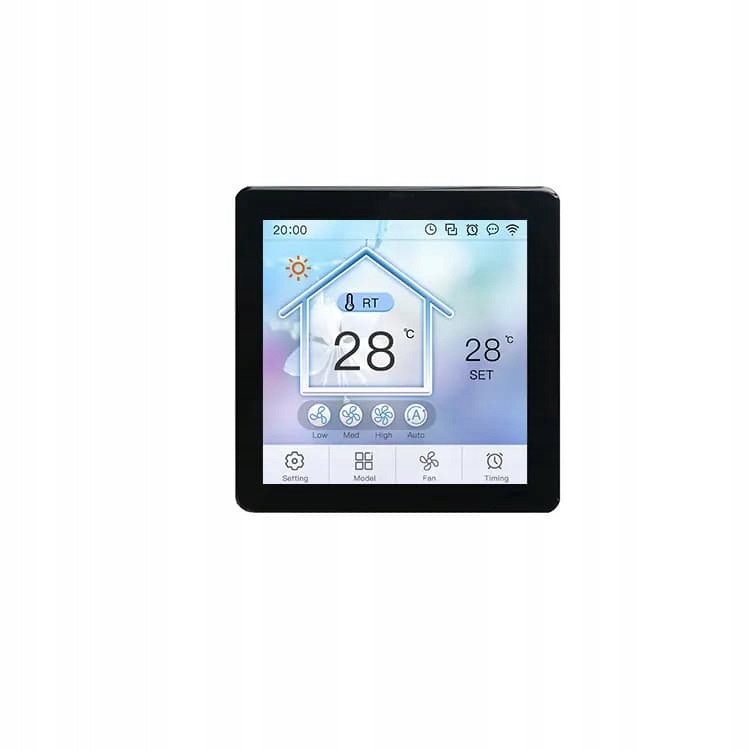

⭐ Uniwersalny moduł HMI z wyświetlaczem 4" oraz panelem dotykowym pojemnościowym.

Cechy TC040C12:

• ✅Oparty na T5L z systemem DGUS II
• ✅4" IPS-TFT-LCD,16.7M Kolorów ,24-bit, 480×480 Pixel
• ✅Obszar aktywny wyś. 71.86mm (W) * 67.96mm (H)
• ✅Jasność: 250nit
• ✅Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
• ✅Pojemnościowy dotyk
• ✅Interfejs: RS485 (UART2&UART5 multiplexing)

Zasada działania wyświetlaczy DWIN HMI

▶️Projektowanie wyglądu interfejsu użytkownika oraz zasady jego działania dokonujemy za pomocą dedykowanej aplikacji DGUS TOOL. Mamy możliwość ładowania gotowych grafik, tworzenia przycisków, wykresów, pól do wprowadzania danych itp. następnie skompilowane pliki przenosimy na kartę pamięci SD, z której są kopiowane do pamięci wyświetlacza.

Interfejs:

• ✅Baudrate: 3150~3225600bps, Typ. 115200bps
• ✅RS485 (UART2&UART5 multiplexing)

Zasilanie:

• ✅Napięcie zasilania: 6-36V
• ✅Pobór prądu z włączonym podświetlaniem: VCC = +12V, 100mA
• ✅Pobór prądu z wyłączonym podświetlaniem: VCC = +12V, 40mA

Wyświetlacz:

• ✅Ilość kolorów: 16.7M（16777216）
• ✅LCD Typ: IPS-TFT-LCD
• ✅Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
• ✅Rozdzielczość: 480x480
• ✅Obszar aktywny: 71.86mm (W) * 67.96mm (H)
• ✅Podświetlanie LED
• ✅Jasność:  250nit

Panel dotykowy:

• ✅Typ: CTP (Pojemnościowy panel dotykowy)
• ✅Struktura: G+G structure with surface cover of Asahi tempered glass
• ✅Tryb dotyku: wspiera dotyk oraz przeciągnięcie
• ✅Twardość powierzchni: 6H
• ✅Przepuszczalność światła: Ponad 90%

▶️Zestaw zawiera:

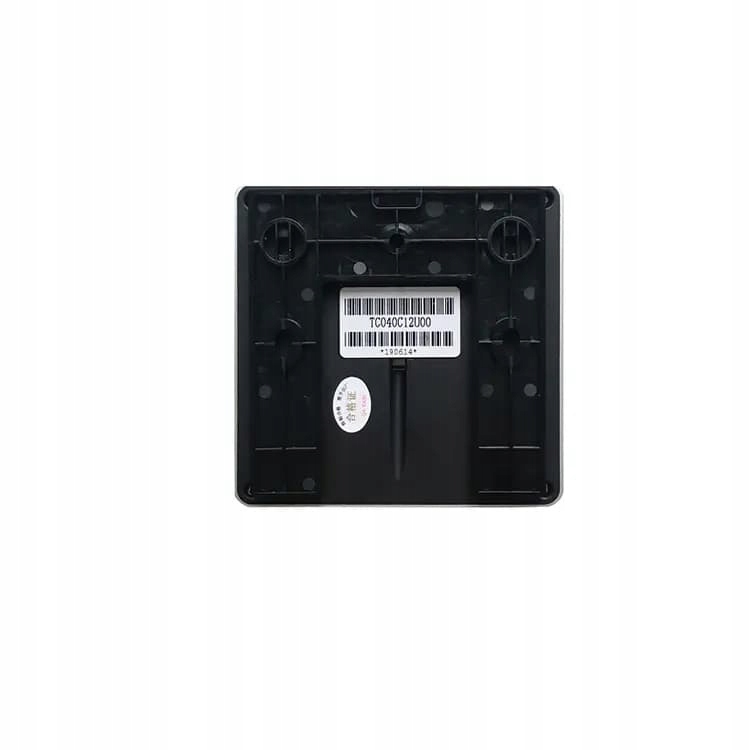

• TC040C12 4" 480x480 pojemnościowy panel dotykowy DWIN HMI
