PLC2011C1 to multisterownik obsługiwany zdalnie przez LAN i internet z komputerów PC oraz przez telefony komórkowe, smartfony i tablety z systemem Android. Służy on do sterowania różnymi obwodami oraz do akwizycji danych.

Posiada do pięćdziesięciu sześciu ( 56 ) wyjść sterowanych łącznie, magistralę 1-Wire pozwalającą na obsługę maksymalnie trzydziestu dwóch ( 32 ) termometrów cyfrowych Dallas, możliwość zbudowania trzydziestu dwóch regulatorów temperatury z histerezą lub szesnastu termoregulatorów różnicowych, magistralę DMX512 do obsługi oświetlenia RGB LED, rozjaśniania, ściemniania, scen świetlnych, protokół MODBUS w celu udostępniania zasobów sterownika innym urządzeniom lub komputerom.



NOWOŚĆ !

Wszystkie sterowniki posiadające magistralę 1-wire obsługują już termopary dzięki układowi scalonemu wzmacniacza MAX31850 / MAX31851.



Istnieje możliwość podłączenia do 32 termopar w zamian za termometry DS18B20.



Otwiera to szerokie pole dla zastosowań przemysłowych gdzie wymagane są pomiary wysokich temperatur, nawet do 2000 °C. Wystarczy dokupić przejściówkę Termopara do 1-Wire i wpisać jej numer seryjny w dowolne wolne pole termometrów w sterowniku PLC2011 lub LMBD4 PLC.



Magistrala 1-Wire obsłuży do 32 termopar mierzących temperaturę od -270 do 2000 °C podłączonych za pomocą płytek z układami Dallas/Maxim MAX31850, MAX31851 (+5V, DQ i GND).

Obsługiwane są wszystkie możliwe typy termopar takie jak K, J, N, T, S, R, E



Termopary dają możliwość pomiarów bardzo wysokich lub bardzo niskich temperatur w środowisku przemysłowym, gdzie typowe termopary przemysłowe są bardzo drogie.

Dzięki naszemu PLC można podłączyć ich do 32 sztuk, mieszać z innymi czujnikami DS18 i przekazywać wyniki pomiarów poprzez modbus, odczytwywać je poprzez DLL, mieć odczyt w telefonie lub po prostu przetwarzać w naszym sterowniku.

Automatyczna kompensacja zimnego końca termopary.



W najbliższym czasie sterownik PLC2011B1 (sterownik alarmowy) otrzyma możliwość pomiaru temperatury przy pomocy wejść analogowych i czujników Pt-1000 i Pt-2000.

Wszystkie powyższe zmiany zostały zaimplementowane także w bibliotece DLL.



NOWOŚĆ !

Co nowego w oprogramowaniu:
- Naprawa zgłoszonych błędów.
- Obsługa analizatora spalin LMBD4 PLC (nowy produkt).
- Nowe komendy, odnoszące się do różnych peryferiów.
- Indywidualna zmiana temperatury zadanej poszczególnych termostatów.
- Instrukcje warunkowe typu (if then else) dzięki którym jeszcze łatwiej zbudować przerzutniki i zatrzaski.

Oto przykładowy zapis komend i ich opis w nawiasach kwardatowych:

((TMP1 ? IN1) : 0) [if (TMP1 != 0) result = IN1; else result = 0;]
((TMP1 ? IN1) : 1) [if (TMP1 != 0) result = IN1; else result = 1;]
((TMP1 ? IN1) : 0) [if (TMP1 != 0) result = IN1; else result = 0;]
((TMP1 ? 1) : 0) [if (TMP1 != 0) result = 1; else result = 0;]
((TMP1 ? IN1) : IN2) [if (TMP1 != 0) result = IN1; else result = IN2;]
((TMP1 ? IN1) : 0) [if (TMP1 != 0) result = IN1; else result = 0;]
(TMP1 ? 1) [if (TMP1 != 0) result = 1;]
(TMP1 ? IN1) [if (TMP1 != 0) result = IN1;]

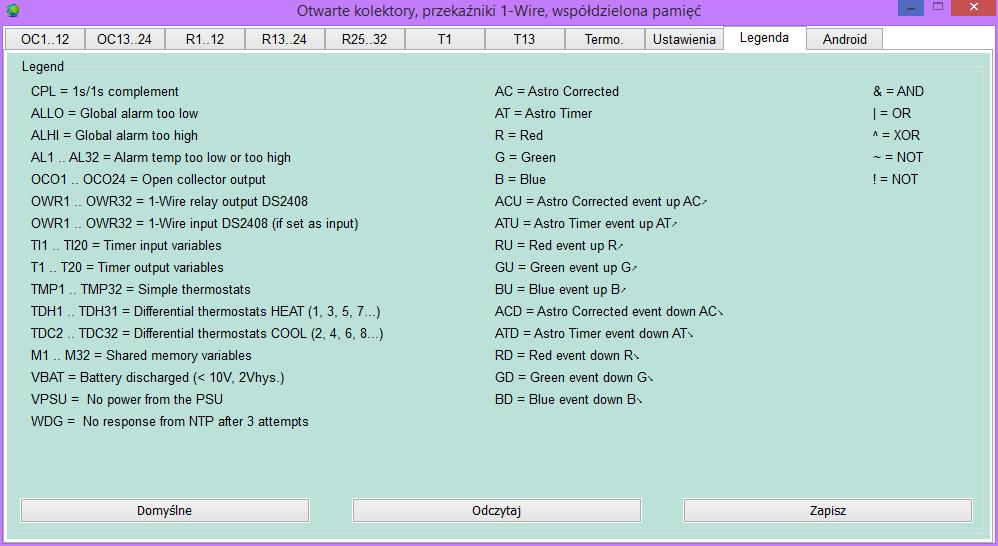

Funkcje warunkowe można łączyć przy pomocy dostępnych operatorów warunkowych i logicznych.
(((TMP1 & OCO3) ? (IN1 | T2)) : (T9))
((((TMP1 ? IN1) : 0) ? OCO1) : T17)



Ponieważ w oprogramowaniu firmware poczyniono istotne zmiany należy się spodziewać utraty aktualnych ustawień w urządzeniach. Przed dokonaniem aktualizacji najeży wykonać zrzuty ekranów poszczególnych zakładek z równaniami, termometrami i pozostałymi parametrami aby po aktualizacji ustawić je ręcznie po uprzednim przywróceniu do ustawień domyślnych. Nie wolno przywracać ustawień z plików CCR gdyż nie będą one pasowały. Dokładna procedura aktualizacji zostanie opisana w plikach tekstowych.



PLC2011C1 nie jest to typowym przekaźnikiem programowalnym. Nie programuje się go w języku STL ani nie buduje się drabinki LAD.

PLC2011C1 to urządzenie sterująco-pomiarowe, programowane poprzez budowanie funkcji logicznych przy użyciu dostępnych zmiennych, przeznaczone dla osób nie mających czasu na uczenie się programowania przekaźników, a potrzebujących wykonać szybką modernizację instalacji elektrycznej, chcących wyposażyć ją w dodatkowe funkcje logiczne, czasowe, zależności między obwodami, a przede wszystkim sterować instalacją z internetu bez obawy o to czy transmisja jest bezpieczna. Sterownik jest także adresowany do zastosowań w przemyśle, w fabrykach, zakładach.

Wszystkie sterowniki z serii PLC2011 mogą współpracować ze sobą, wysyłać i odbierać dane, to znaczy, że danych z jednego urządzenia można używać do tworzenia równań w drugim urządzeniu.

Niektóre ważniejsze cechy urządzenia:

• 24 wyjścia typu otwarty kolektor z tranzystorami NPN w układzie Darlingtona dla zewnętrznych przekaźników z cewkami na 12VDC
• 1 wyjście pomocniczego zasilania +12VDC dla przekaźników
• maksymalnie 32 wyjścia działające w oparciu o układy DS2408 (moduły wejść/wyjść podłączane przez 1-Wire – nie ma ich w komplecie z urządzeniem, należy je w razie potrzeby dokupić)
• maksymalnie 32 wejścia działające w oparciu o układy DS2408 (moduły wejść/wyjść podłączane przez 1-Wire – nie ma ich w komplecie z urządzeniem, należy je w razie potrzeby dokupić
• wejścia lub wyjścia podłączane do magistrali 1-Wire przełączane są ósemkami czyli możemy mieć np. 8,16,24 lub 32 dodatkowych wejść albo 8,16,24 lub 32 dodatkowych wyjść
• 56 wyjść sterowanych łącznie
• PLC2011C1 może obsługiwać np. 28 rolet (góra / dół)
• każde wyjście może działać na wiele sposobów
• 1-Wire: magistrala dla 32 termometrów cyfrowych Dallas DS18B20, DS18S20 lub DS1822 (+5V, DQ i GND)
• 1-Wire: 5VDC stabilizator napięcia jest wbudowany
• 1-Wire: 32 regulatory temperatury ( termostaty ) z histerezą w oparciu o termometry cyfrowe DS18B20, DS18S20 lub DS1822
• 1-Wire: każdy termometr cyfrowy DS podłączony do 1-Wire może działać jako termostat z nastawianą histerezą
• 1-Wire: wbudowane 16 różnicowych regulatorów temperatury z nastawianą histerezą
• 1-Wire: każda para sąsiadujących ze sobą termometrów cyfrowych DS może działać jako różnicowy regulator temperatury
• 1-Wire: dla każdego termostatu można osobno ustawić histerezę lub histerezę różnicową
• 1-Wire: każdy termostat różnicowy ma indywidualnie programowaną minimalną i maksymalną temperaturę działania
• 1-Wire: każdy termometr cyfrowy może zostać użyty jako alarm za niskiej temperatury ( alarm zamarzania )
• 1-Wire: każdy termometr cyfrowy może zostać użyty jako alarm za wysokiej temperatury ( alarm pożarowy )
• 1-Wire: każdy termostat może pracować w trybie chłodzenia i grzania
• 1-Wire: każdy termostat różnicowy może pracować w trybie chłodzenia i ogrzewania jednocześnie
• DMX512: magistrala ( protokół ) dla oświetlenia RGB LED, ściemnianie, sceny świetlne
• DMX512: dostępne 128 kanałów na magistrali DMX
• DMX512: częstotliwość odświeżania 175Hz
• DMX512: edytory scen świetlnych, własne kompozycje światła
• DMX512: pracuje na standardowej magistrali RS485
• DMX512: 12 – 24 VDC wejście optoizolowane do sterowania DMX-em
• Modbus: TCP/IP master poprzez Ethernet / LAN / Internet
• Modbus: UDP/IP master poprzez the Ethernet / LAN / Internet
• Modbus: może posłużyć do rozszerzenia funkcjonalności innych sterowników PLC oraz systemów o zdalne sterowanie przez internet z Androida
• Modbus: może służyć jako bridge między internetem a lokalną siecią LAN użytkownika
• Modbus: PLC2011C1 może przesłać wszystkie zmienne do innego urządzenia PLC lub komputera
• Modbus: można przesyłać wskazania termometrów, zmienne i stany wyjść
• wbudowany zegar astronomiczny i timery
• urządzenie można obsługiwać przez internet przy użyciu komputera PC oraz telefonów i tabletów z systemem Android
• PLC2011C1 posiada interfejs LAN ze złączem RJ45 oraz USB 2.0
• transmisja danych jest silnie szyfrowana przy użyciu algorytmów AES-256/SHA-256 oraz znakowana czasem
• współpracuje z PLC2011A1 oraz PLC2011B1 w sieci LAN
• pełna komunikacja między sterownikami z serii PLC2011, sterowniki mogą się komunikować bez udziału użytkownika, mogą wysyłać i odbierać dane od innych sterowników PLC2011, dane wysłane z jednego sterownika mogą być użyte do budowania równań w innym sterowniku
• wszystkie urządzenia PLC2011 obsługuje się przy pomocy tego samego oprogramowania na PC i Androida

Przykładowe zastosowania:

• do połączenia istniejącej sieci opartej na PLC ( lub innego systemu ) z internetem – sterowanie przez internet
• zamiana danych sterujących z internetu na Modbus TCP lub UDP poprzez Ethernet
• pomiary temperatury
• regulacja temperatury – termostaty
• regulacja temperatury - termostaty różnicowe
• kontrola temperatury, zdalny odczyt temperatury ( lady chlodnicze, regaly chłodnicze, lodówki, sklepy, markety )
• sterowanie wieloma obwodami – bramy, rolety, oświetlenie, pompy, silniki itp.
• sterowanie oświetleniem LED – sceny świetlne, rozjaśnianie, ściemnianie – zobacz jak to działa
• sterowanie odwodami w oparciu o zegar astronomiczny i timery, automatyczne włączanie i wyłączanie w zależności od pory dnia
• zdalne sterowanie obwodami przez internet z telefonu, komputera czy tabletu

Sterownik jest także adresowany do zastosowań w przemyśle, w fabrykach, zakładach.

Nie jest to typowy przekaźnik programowalny. Nie programuje się go w języku STL ani nie buduje się drabinki LAD.

PLC2011C1 to urządzenie sterująco-pomiarowe, programowane poprzez budowanie funkcji logicznych przy użyciu dostępnych zmiennych, przeznaczone dla osób nie mających czasu na uczenie się programowania przekaźników, a potrzebujących wykonać szybką modernizację instalacji elektrycznej, chcących wyposażyć ją w dodatkowe funkcje logiczne, czasowe, zależności między obwodami, a przede wszystkim sterować instalacją z internetu bez obawy o to czy transmisja jest bezpieczna.



Sterownik PLC2011C1 w połączeniu ze sterownikiem programowalnym PLC2011A1 oraz programowalną centralką alarmowo – pomiarową PLC2011B1, z powodzeniem zastąpi drogie i kompleksowe systemy “Inteligentny Dom”, warte już na etapie wyceny kilkadziesiąt tysięcy złotych.

Zamiast kosztownych ekranów dotykowych można użyć telefonów komórkowych, tabletów lub komputerów. Żadne dodatkowe urządzenia nie są konieczne aby zbudować własną inteligentną instalację i sterować nią bezpiecznie z dowolnego miejsca na świecie, dzięki systemowi szyfrującemu zabezpieczającemu przesyłane komendy. Jeden taki zestaw zastępuje “system” wielokrotnie droższy a przy tym jest o wiele łatwiejszy w instalacji i obsłudze.

Oprogramowanie jest darmowe i nie ma limitu ilości używanych kopii, układ ładowania akumulatora jest wbudowany w urządzenie, wszystkie możliwe interfejsy są w cenie produktu. Jedyne co trzeba dokupić to akumulator żelowy.

Do obsługi urządzenia wystarczy telefon komórkowy lub tablet z Androidem albo komputer PC, który jest w posiadaniu praktycznie każdego. Jest to rozwiązanie bardzo tanie jako inwestycja jak również eksploatacyjnie.
Sterowniki PLC2011C1 nadają się doskonale np. do: sterowania wszelkimi bramami automatycznymi, roletami, oświetleniem, pomiaru i regulacji temperatury, sterowania oświetleniem LED.
Urządzenie posiada wbudowany zegar astronomiczny, który umożliwia automatyczne sterowanie obwodami, oświetleniem czy temperaturą w zależności od pory dnia.
Oprócz pracy automatycznej wszelkimi obwodami można sterować zdalnie z komputera, komórki, tabletu.



Programowanie i obsługa:
Urządzenie jest proste w obsłudze i nie wymaga umiejętności programowania.
Nie jest to typowy przekaźnik programowalny. Nie programuje się go w języku STL ani nie buduje się drabinki LAD.
PLC2011C1 to przekaźnik programowany poprzez budowanie funkcji logicznych przy użyciu dostępnych zmiennych ( wbudowany przyjazny edytor równań ), przeznaczony dla osób nie mających czasu na uczenie się programowania przekaźników, a potrzebujących wykonać szybką modernizację istniejącej instalacji elektrycznej, chcących wyposażyć ją w dodatkowe funkcje logiczne, czasowe, zależności między obwodami, a przede wszystkim sterować instalacją z internetu bez obawy o to czy transmisja jest bezpieczna.



Bezpieczeństwo:
Urządzenie zostało zaprojektowane mając na uwadze przede wszystkim bezpieczeństwo teleinformatyczne. Zaawansowany system kryptograficzny, o militarnej sile szyfrowania, chroni przesyłane dane przed ponownym użyciem, podsłuchaniem, podszyciem się pod użytkownika czy przejęciem kontroli nad urządzeniem. Odtąd możesz bezpiecznie otwierać bramy czy rolety poprzez internet, siedząc na drugim końcu świata bez obawy o to, że intruz użyje podsłuchanej transmisji aby włamać się do twojego domu, otworzyć ci bramę, rolety czy rozbroić alarm. Jedyna rzecz jakiej nie można zrobić przez internet to zmiana hasła dostępu do urządzenia. Można je zmienić wyłącznie poprzez połączenie USB, będąc osobiście przy urządzeniu oraz po wprowadzeniu dodatkowego kodu PIN.

Zastosowane technologie bezpieczeństwa:

• Jednokierunkowa funkcja skrótu SHA-256 – http://en.wikipedia.org/wiki/Sha256
• Szyfrowanie symetryczne algorytmem AES-256 – http://en.wikipedia.org/wiki/Aes256
• Kryptograficzne znakowanie czasem

Zawartość opakowania:

• urządzenie PLC2011C1 w formie modułu montowanego na szynie DIN
• zasilacz sieciowy 15V
• kabel usb do połączenia urządzenia z komputerem w celu zaprogramowania
• zestaw rezystorów i diod
• rezystory zapasowe
• płyta CD ze sterownikami



Chętnie pomożemy w konfiguracji urządzenia.
Naszym klientom pomożemy także zaprojektować instalację alarmową czy też instalację inteligentnego domu w remontowanym lub nowo budowanym lokalu.

Dobrze aby sterownik został zamontowany już na etapie budowy ponieważ łatwo będzie naprawić wszelkie uszkodzenia kabli powstałe podczas robót budowlanych. Nie będzie sytuacji gdy po wymalowaniu ścian okaże się, że nie działają jakieś przewody. Sterownik dobrze jest zamontować w uszczelnionej skrzynce i wraz z postępem budowy monitorować stan instalacji.
Po zamknięciu urządzenia w rozdzielni elektrycznej nie musisz do niego zaglądać za wyjątkiem uaktualnienia firmware. Wszytko co robisz to obsługa przez internet.



Najnowsze poradniki dotyczące obsługi i funkcjonalność urządzeń z serii PLC2011:

PLC2011C1 nowy software i firmware : https://www.youtube.com/watch?v=Vb2UzmZlQpc
PLC2011C1 współpraca z innymi urządzeniami : https://www.youtube.com/watch?v=S8M53uU_Jvg
Konfiguracja serwera NTP : https://www.youtube.com/watch?v=MiaEuuh_3p0
Nowe funkcje sterownika alarmowego PLC2011B1 : https://www.youtube.com/watch?v=kaKJqGH-rxY
Nowe funkcje sterownika PLC2011A1 : https://www.youtube.com/watch?v=Wyr_NLRSvSQ





Telefon kontaktowy / WhatsApp : +48 666 15 20 20
Telefon kontaktowy / WhatsApp : +48 730 26 88 99



Skype: betapap



email: sales@elkom.com.tw



Aktualizacja firmware:

UWAGA1: Wszystkie dotychczasowe ustawienia zostaną utracone. Należy spisać lub zrobić zrzuty ekranów wszystkich zakładek programu na PC, w szczególności należy zapisać numery seryjne termometrów!
UWAGA2: Nie wolno odtwarzać konfiguracji z pliku *.ccr. Wszystkie ustawienia należy wykonać od nowa ręcznie! Plik CCR ze starszej wersji nie będzie pasował do nowszego oprogramowania i jedynie dokona zamieszania w ustawieniach!
UWAGA3: Sterownik należy traktować jak nowy nigdy wcześniej niezaprogramowany, a ustawienia wykonać ręcznie! Procedura: Ustawienia adresów IP nie ulegną zmianie.

1. Wgrywamy właściwy firmware
2. Wchodzimy kolejno w:
– wejścia/wyjścia, klikamy w domyślne i zapisujemy
– Modbus, klikamy w domyślne i zapisujemy
– BUS (1-wire bus, termometry), klikamy w domyślne/wyczyść i zapisujemy
– Zegar Astro, klikamy w domyślne i zapisujemy
– DMX należy kolejno wczytać domyślne i zapisać w każdej zakładce
3. Cieszymy się nowymi możliwościami urządzenia.



Materiały do pobrania:

Software / Firmware / Instrukcja obsługi / Schematy połączeń:
PLC2011_November_17_2017

UWAGA

Osobom zainteresowanym zakupem udostępniamy bezpłatnie zdalny dostęp do testowych Przekaźników i Alarmów znajdujących się w naszej firmie, w celu wypróbowania ich możliwości i zapoznania się z oprogramowaniem.

Z przyjemnością informujemy, że dla naszych klientów jest już dostępna nowa biblioteka Elibrary.dll

Od teraz w prosty sposób możecie napisać swoją appkę na telefony z Androidem, iOS oraz WP, swój własny program do obsługi sterowników PLC2011 w wersji “1”, własną aplikację WEB-ową, swój własny serwer automatyki domowej czy przygotować własną stronę internetową, która będzie sama łączyła się ze sterownikami PLC2011.

Na wszystkie te platformy możecie pisać przy pomocy tego jednego .dll -a :

Android

iOS (iPhone, iPad)

Windows Phone

PC

MAC

Linux

BSD

Raspberry PI

PHP

ASP.NET

i węcej

Możecie napisać oprogramowanie, które będzie serwerem łączącym nasze urządzenia z dowolnym innym systemem dostępnym na rynku np. KNX, EIB, itd.

Stworzyliśmy nową kompatybilną wersję naszej biblioteki Elibrary.DLL ( dynamic loadable library ), która służy jako źródło dla Visual Studio Community 2015 w celu pisania oprogramowania w języku C# na wszystkie wymienione powyżej platformy!

Jeśli jesteś programistą C# albo programistą .NET możesz użyć naszej biblioteki aby bardzo szybko przygotować swoje własne oprogramowanie. Nie musisz się zastanawiać jak działa komunikacja, sieć, szyfrowanie ani martwić się o tego typu rzeczy. Nasza biblioteka zrobi wszystko za ciebie.

Jeśli jesteś naszym klientem i posiadasz przynajmniej jeden z naszych produktów otrzymasz naszą bibliotekę za darmo . Pokażemy ci również w jaki sposób jej używać ( w tym celu musisz się z nami skontaktować przez Skype ). Otrzymasz przykładowe projekty w C# na PC i Androida, tak, że będziesz w stanie napisać swoją własną aplikację w 10 minut.

W celu uzyskania szczegółowych informacji skontaktuj się z nami przy pomocy e-mail , Skype czy telefonicznie.
