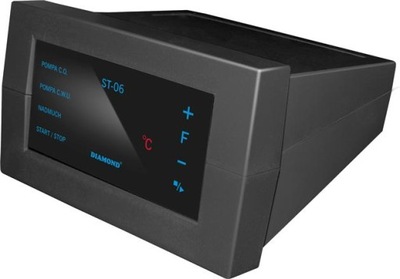

MIKROPROCESOROWY REGULATOR

PRACY KOTŁA

MRK – 06 z podajnikiem

Podstawowe informacje o urządzeniu:

Sterownik MRK-06* przeznaczony jest do regulacji temperatury w kotłach z podajnikiem. Regulator steruje: podajnikiem, dmuchawą, pompą obiegową C.O.,pompą ładującą C.W.U. Zadaniem sterownika jest utrzymanie temperatury na stałym poziomie w obiegu C.O. oraz ogrzewaniu wody użytkowej (C.W.U.). Jeśli temperatura jest niższa od nastawionej dmuchawa pracuje przez cały czas do osiągnięcia temperatury zadanej, po osiągnięciu temperatury zadanej sterownik przechodzi do podtrzymania. Sterowanie podajnikiem oraz dmuchawą podzielone jest na trzy etapy: rozpalanie (do osiągnięcia temperatury 35°C), osiągnięcie temperatury zadanej (regulowana w zakresie 35-85°C) i podtrzymanie temperatury.

Funkcje Sterownika

- Temperatura zgłoszenia alarmu, regulowana w zakresie 60°C – 95°C (opcja 60-150)

- W pełni ustawiane przerwy i praca dla podajnika w podtrzymaniu jak i w rozpalaniu.

- Ustawiana minimalna jak i maksymalna moc dmuchawy.

- Diody sygnalizujące stan pracy urządzenia.

- Funkcja ANTY-STOP, w okresie letnim uruchamia pompy co 7 dni na 15 sekund.

- Funkcja ANTY-MRÓZ, uruchamia pompy przy temp. 5°C.

- Sygnalizacja dźwiękowa i optyczna informująca o przekroczeniu temperatury.

- Automatyczne załączenie pompy podczas awarii czujnika.

- Sygnalizacja świetlna informująca o awarii czujnika.

- Pamięć ustawień przy braku zasilania.

- Trzy tryby pracy dmuchawy: stały (od 10 do 100%), proporcjonalny oraz (ciągły PID).

- Funkcja BRAK OPAŁU W KOTLE. Wskazywana na wyświetlaczu co 30s.

- Regulowana temperatura wyłączenia dmuchawy i podajnika.

• Nastawy sterownika w MENU podstawowym

  Brak opału w kotle, 00 - 30 – 70°C, 00°C – wył.

• Parametr, Nastawa zakres regulacji., Nastawa fabryczna
• Sygnalizacja dźwiękowa, wył. - b0, zał. - b1, b1 – zał.
• Dmuchawa program - P0 stała moc, Regulowany w zakresie 00%-100%
• Dmuchawa program - P1 proporcjonalny, Regulowana
• Dmuchawa program P2 PID (stała praca), Regulowana
• Alarm przekroczenia temperatury, Regulowany od 50°C do 95°C, 85°C
• Temperatura załączenia pompy obiegowej, 20°C - 85°C, histereza 3°C stała, 40°C
• Czas pracy dmuchawy na podtrzymaniu, 1 – 90 sekund, 15 sekund
• Czas przerwy pomiędzy przedmuchami, 1 – 60 minut, 20 minut

Nastawy sterownika w MENU zaawansowanymi

• Parametr, Nastawa zakres regulacji., Nastawa fabryczna
• Histereza dla pompy CWU, histereza 1-10°C, 5°C
• Różnica temperatur C.O - C.W.U. - ∆T°C, 5°C ÷ 30°C,, 10°C,
• Maksymalna temperatura C.W.U., 30°C - 80°C, 50°C
• Praca podajnika w rozpalaniu, 2s - 99s, 10 sekund
• Przerwa podajnika w rozpalaniu, 10s – 990s (01 - 990), 60 sekund (060)
• Praca podajnika w podtrzymaniu, 2s - 99s, 15 sekund
• Przerwa podajnika w podtrzymaniu (minuty), 1min - 99min, 20 minut
• Temperatura CO dla sterowania zewnętrznego, 00- wył. lub regulowane 35-75°C, 45°C
• Temp. wyłączenia dmuchawy i podajnika, 00-wył. lub regulowane 35-75°C, 35°C
• Minimalna moc dmuchawy, 00 - 07 (00%-70%), 40%
• Maksymalna moc dmuchawy, 03 - 10 (30%-100%), 100%
• Podajnik w podtrzymaniu tryb zwalniania, 00 – wył. 01- 30%, 02 - 60%, 00 - wyłączone

Pełny opis sterownika i montażu w instrukcji Obsługi POLECAM
