Mikroprocesorowy sterownik pieca C.O. renomowanej firmy ELSTER!

GWARANCJA 30 MIESIĘCY

Model: LUKSUS T TŁOKOWY

Zastosowanie:

LUKSUS T jest regulatorem temperatury wody w kotle centralnego ogrzewania zasilanym podajnikiem tłokowym lub szufladowym, opalanym węglem o specjalnej granulacji (ekogroszek) Zapewnia ekonomiczną i automatyczną pracę całej instalacji C.O. i C.W.U.(Ciepła Woda Użytkowa). Posiada możliwość współpracy z termostatem pokojowym.

Dostępna również wersja do kotła z podajnikiem retortowym, cena 255zł

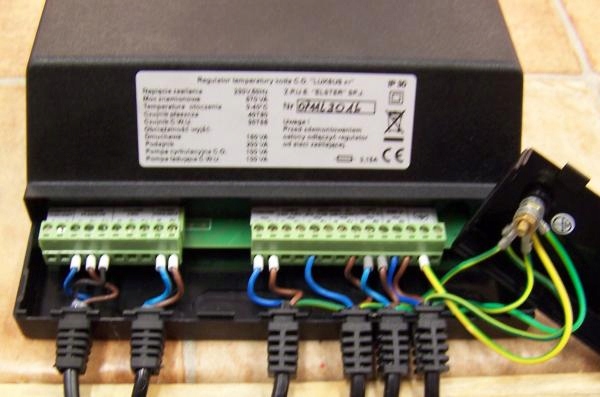

Zaletą sterownika jest w pełni rozłączalna konstrukcja umożliwia łatwy montaż i ewentualny serwis, przewody przyłączeniowe poszczególne urządzenia wykonawcze oraz czujniki pozostają integralną częścią pieca bądź pomieszczenia kotłowni i mogą być zabudowane w płaszczu bądź w ścianach budynku

Parametry regulatora.

– dokładność pomiaru temperatury

1C

– zakres nastaw temperatury

40-90°C

– temperatura zgłoszenia alarmu:

90°C

– nastawiana ilość powietrza

10-99%

– temperatura załączenia pompy C.O.30-65

- przerwa podtrzymania 5-99

°C

min

– temperatura załączenia pompy ładującej

C.W.U. 30-65

- Przerwa pracy 1-99x 10s

– automatyczne wygaszenie kotła

Zasada działania regulatora

1. Sterowanie pompą obiegową.

Pompa ta jest załączana z chwilą gdy temperatura płaszcza osiągnie TEMPERATURĘ ZAŁĄCZENIA POMPY C.O. i wyłączy się o 5°C poniżej tego progu. Jeżeli TEMPERATURA ZADANA jest mniejsza od progu załączenia pompy, to zostanie wybrany próg minimalny z tych dwóch parametrów.

Uwaga!

Jeżeli temperatura płaszcza jest mniejsza od 6°C to realizowana jest funkcja przeciwzamrożeniowa: pompa jest załączona. Również pompa jest załączona, gdy temperatura płaszcza przekroczy 92°C a regulator sygnalizuje przegrzanie.

2.Sterowanie pompą ładującą C.W.U.(Ciepłej Wody Użytkowej)

Pompa ta pracuje w trzech trybach:

• jeżeli czujnik jest podłączony i PRIORYTET C.W.U. jest aktywny, to z chwilą gdy temperatura w zasobniku C.W.U. spadnie poniżej zadanej TEMPERATURY C.W.U. minus 5 °C, rozpocznie się cykl doładowania, w którym (jeżeli zadana TEMPERATURA C.W.U. jest większa od ZADANEJ TEMPERATURY płaszcza) regulator przyjmuje TEMPERATURĘ ZADANĄ płaszcza większą o 10°C od wymaganej TEMPERATURY C.W.U. i wyłączy pompę cyrkulacyjna C.O., oraz włączy pompę ładującą C.W.U.. Z chwilą gdy temperatura w zasobniku C.W.U. osiągnie wartość zadaną, zostanie wyłączana pompa ładująca C.W.U. i ponownie załączona pompa cyrkulacyjna C.O.. Jeżeli zadana TEMPERATURA C.W.U. jest mniejsza od ZADANEJ TEMPERATURY płaszcza, to blokowane jest tylko działanie pompy cyrkulacyjnej C.O. na czas doładowania.

Uwaga!

Uruchomienie pompy ładującej C.W.U. następuje po przejściu regulatora do trybu PRACY (pali się kontrolka PRACA).

W przypadku gdy temperatura płaszcza będzie niższa od temperatury zasobnika C.W.U. pompa ładująca C.W.U. zostanie wyłączona.

Przy aktywnym priorytecie CWU doładowywanie zbiornika C.W.U. może zostać wstrzymane jeżeli temperatura płaszcza okaże się niższa od aktualnej temperatury zasobnika C.W.U.. Wyłączone zostaną wszystkie pompy w celu podwyższenia temperatury na kotle i kontynuowania doładowywania zbiornika C.W.U..

3. Sterowanie dmuchawą i podajnikiem.

• Po zakończeniu rozpalania i przejściu do trybu pracy regulator przechodzi do pracy automatycznej. Opał podawany jest z przerwami ustawionymi w parametrze PRZERWA PRACY. W tym czasie wentylator pracuje z wydajnością określoną w parametrze ILOŚĆ POWIETRZA. Jeżeli temperatura wody płaszcza przekroczy TEMPERATURĘ ZADANĄ +5°C kocioł przechodzi w stan NADZORU. Przerwy w podawaniu opału zostają wydłużone

i uzależnione od parametru PRZERWA NADZORU dostępnego w trybie instalatora. Wentylator w trybie nadzoru zostaje wyłączony

Należy dążyć do takich ustawień parametrów, aby regulator znajdował się w trybie PRACY, a temperatura była zbliżona do TEMPERATURY ZADANEJ. Powietrze będzie dostarczane wtedy w sposób ciągły co decyduje o efektywnym i ekonomicznym spalaniu opału.

Regulator samoczynnie przejdzie do trybu WYGASZANIA, jeżeli temperatura płaszcza spadnie o 10 °C od TEMPERATURY ZADANEJ i upłynie CZAS WYGASZANIA.

Jeżeli kocioł nie uzyskuje odpowiedniej mocy, czyli nie dogrzewa i nie może osiągnąć TEMPERATURY ZADANEJ, to należy zmniejszyć PRZERWĘ PRACY i dobrać ILOŚĆ POWIETRZA.

4. Współpraca z termostatem pokojowym.

Regulator LUKSUS wraz z zadajnikiem pokojowym zapewnia takie sterowanie temperaturą zadaną w płaszczu kotła, by w pomieszczeniu utrzymać temperaturę zadaną przy pomocy termostatu pokojowego. Aby zapewnić pracę regulatora w bardzo szerokim zakresie temperatur pomieszczenia zaleca się zastosowanie układu mieszania z zaworem trójdrogowym lub czterodrogowym, zapewniającym wyższą temperaturę wody w płaszczu kotła.

Temperatura wody w kotle jest dobierana automatycznie w ten sposób, że nie przekracza ona TEMPERATURY ZADANEJ ustawianej jako parametr nr 1 w regulatorze LUKSUS i nie powoduje wygaszenia kotła (utrzymuje minimalną temperaturę na poziomie 40°C).

Zabezpieczenia:

Programowane zabezpieczenie temperaturowe.

Wyłącznik termiczny wentylatora.

Wbudowany filtr przeciwzakłóceniowy, zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe

Parametry techniczne:

Zasilanie 230V, 50Hz

Temperatura pracy 0- 40°C

Pobór mocy 4W

Stopień ochrony IP 30

Certyfikat CE

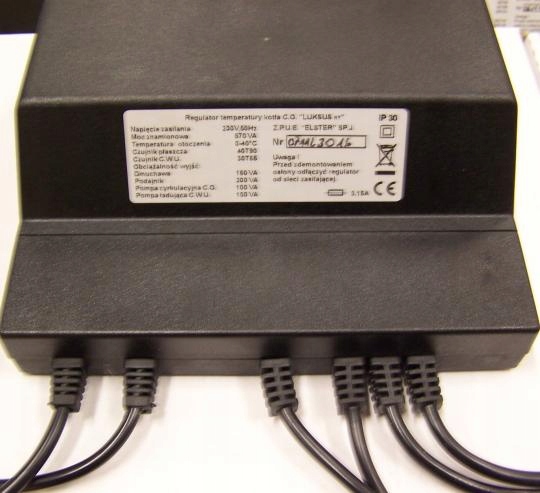

Obciążalność wyjść:

Pompa cyrkulacyjna C.O. 100VA

Pompa ładująca C.W.U. 100VA

Wentylator 200VA

Podajnik 200VA

Do sterownika istnieje możliwość dokupienia czujnika bojlera-30zł oraz przewodu pompy ładującej bojler-10zł

Sterowniki fabrycznie nowe z 2-letnią gwarancją producenta. Wystawiamy faktury VAT.

Sterowniki wysyłamy tego samego, a najpóźniej następnego dnia kurierem DPD. Koszt wysyłki pobraniowej 20zł, przy wpłacie na konto 15zł.
