Fabrycznie nowy solidny i niezawodny sterownik do pompy kolektora słonecznego oraz pompy z dodatkowego źródła ciepła np. piec CO. Sterownik z pełnym wyposażeniem, gotowy do pracy.

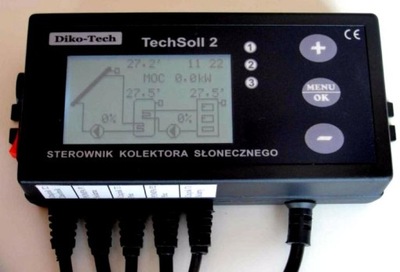

Sterownik TechSoll 2 posiada wyświetlacz graficzny z podświetleniem oraz bardzo dużo funkcji.

PRODUKT POLSKI

Dziewięć różnych schematów pracy

Nr. 1 Piec C.O.

Nr. 2 Dodatkowy zasobnik CWU.

Nr. 3 Grzałka z dodatkowym pomiarem temperatury.

Nr. 4 Dodatkowy zasobnik CWU z grzałką.

Nr. 5 Pompa obiegowa CWU.

Nr. 6 Dodatkowy kolektor słoneczny lub źródło ciepła.

Nr. 7 Basen z wykorzystaniem dodatkowej wężownicy z pompą.

Nr. 8 Basen z wykorzystaniem zaworu

Nr. 9 Zasobnik CWU z wykorzystaniem zaworu.

Przeznaczenie

Sterownik TECHSoll 2 przeznaczony jest do sterowania pompą w układzie solarnym oraz pompą z dodatkowego źródła ciepła np. piec CO, drugi kolektor słoneczny.

Zadaniem sterownika jest nagrzewanie wody użytkowej, ochrona instalacji hydraulicznej i kolektora słonecznego.

Funkcje Sterownika

- Wyświetlacz graficzny z podświetleniem ułatwiający obsługę oraz nastawy sterownika.

- Licznik odzyskanego ciepła z układu solarnego z podziałem na poszczególne dni, suma z poprzednich miesięcy oraz moc całkowita.

- Sterowanie pompą w sposób płynny. Pod warunkiem zastosowania odpowiedniej pompy.

- Zrzut ciepła z zasobnika poprzez kolektor solarny.

- Tryb urlopowy zabezpiecza instalację w przypadku nie wykorzystaniu ciepłej wody.

- Sterylizacja zasobnika CWU przed rozwojem bakterii.

- Ochrona kolektora i zasobnika przed zamarzaniem.

- Dodatkowe wyjście sterownicze do podgrzewania zasobnika z innego źródła ciepła np piec CO.

- schładzanie kolektora przy przekroczeniu temperatury dopuszczalnej.

- zabezpiecza zasobnik oraz instalację kolektora przed przekroczeniem temp. maksymalnej.

- Automatyczne załączenie pompy podczas awarii czujnika.

- Pamięć ustawień przy braku zasilania.

- Wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym.

- Zabezpieczenie sterownika hasłem przed zmianami ustawień serwisowych.

Parametry techniczne sterownika.

• Temperatura wskazywana kolektor: od -40°C do 250.0°C, dokładność ±1°C
• Temperatura wskazywana zasobnik, piec: od -10°C do 99.5°C, dokładność ±1°C
• Napięcie zasilania: 230V/50Hz z przewodem ochronnym PE
• Wytrzymałość termiczna czujnika kolektora: Trwała do 180°C, krótkotrwała do 250°C
• Pobór mocy: Do 2W
• Obciążenie wyjść: Do 150W każde
• Zabezpieczenie: 3,15A
• Temperatura pracy urządzenia: 0°C do 50°C
• Stopień ochrony obudowy: IP 30
• Wymiary obudowy: 165 x 75 x 40
• Czujniki 3 sztuki, Ø 6,5 x 50mm: Zasobnik, piec - 3m, kolektor -12m,
• Przewód przyłączeniowy: 1,5m - zasilanie
• Zasilanie pomp: Przewody długości 1,5m

MOC ODZYSKANA Z KOLEKTORA SŁONECZNEGO

Na bieżąca obliczana jest moc pozyskana z kolektora słonecznego i wyświetlana na wyświetlaczu.

Sterownik rejestruje i sumuje moc z dnia poprzedniego, bieżącego, moc całkowitą oraz z poprzednich miesięcy.

Na wyświetlaczu wskazywane są następujące parametry:

T1 - odczyt temperatury kolektora, czujnik typu PT1000

T2 - odczyt temperatury zasobnika CWU, czujnik typu NTC2,2k

T3 - odczyt temperatury z dodatkowego źródła ciepła, czujnik typu NTC2,2k

P1 - pompa zasobnik – kolektor słoneczny

P2 - pompa zasobnik – piec CO

MOC - moc pozyskana chwilowa w kW

Tabela ustawień kolektora słonecznego (czujnik T1)

ParametrNastawa zakres regulacji.Nastawa fabryczna

Temperatura maksymalna kolektora przy której następuje schładzanie. 60°C ÷ 160°C110°C

Temperatura minimalna kolektora przy której może wystartować pompa. 0°C ÷ 80°C30°C

Zamarzanie kolektora, załączy pompę by ochronić układ hydrauliczny.   -34°C do 20°C lub BRAK

Funkcja urlop, chroni zasobnik przed przegrzaniem.

Po aktywowaniu funkcji zobaczymy napis na wyświetlaczu URLOP na przemian z mocą.

0 -wyłączona,  1 -załączone,  0 - wyłączona,

Tabela ustawień zasobnika CWU (czujnik T2)

ParametrNastawa zakres regulacji.Nastawa fabryczna

Temperatura zadana zasobnika do której dąży układ by osiągnąć nastawiony parametr.  25°C ÷ 85°C60°C

Temperatura maksymalna zasobnika przy której bezwzględnie zostaje wyłączona ochrona przed przegrzaniem kolektora.40°C ÷ 100°C90°C

Odkażanie zasobnika, ochrona przed rozwojem bakterii. Funkcja podnosi temp zasobnika do 70°C.

Przy wł. funkcji zobaczymy napis „ODKAZANIE”

BRAK, - lub dowolny dzień tygodnia.WYŁĄCZONATemperatura zasobnika podczas urlopu do której jest schładzany zasobnik przy załączonej funkcji URLOP0°C ÷ 100°C40°C

Tabela ustawień pieca (czujnik T3)

ParametrNastawa zakres regulacji.Nastawa fabryczna

Temperatura minimalna pieca przy której może wystartować pompa P1 20°C ÷ 95°C40°CPriorytet kolektora powoduje wyłączenie pompy od pica w przypadku załączenia się pompy od kolektora słonecznego. Po aktywacji tej funkcji zobaczymy literę „P” pod kolektorem słonecznym.

0 – wyłączone

1 – priorytet załączony

0 – wyłączone

Tabela ustawień pompy kolektora słonecznego (pompa 1)

ParametrNastawa zakres regulacji.Nastawa fabryczna

Różnica temperatur powodująca załączenie pompy pomiędzy zasobnikiem a kolektorem.  2°C ÷ 60°C10°C

Histereza powodująca wyłączenie pompy pomiędzy zasobnikiem a kolektorem.  1°C ÷ 50°C

Nastawa musi być mniejsza niż „Różnica temperatur”  5°C

Minimalne obroty pompy.

W przypadku ustawienia mniej niż 100% uruchamia się płynna praca pompy do wartości ustawionej przez użytkownika. 0% - 100%100%

Anty-Stop, uruchamia pompę co 7 dni na 1 min. w celu ochrony pompy przed zastaniem 0 -wyłączona, 1 -załączone 0 - wyłączone Tryb pracy pompy

AUTO - praca automatyczna

ZAŁ.- praca ciągła

WYŁ. - wyłączona na stałe

Tabela ustawień pompy pieca (pompa 2)

ParametrNastawa zakres regulacji.Nastawa fabryczna

Różnica temperatur powodująca załączenie pompy pomiędzy zasobnikiem a piecem. 2°C ÷ 60°C10°C

Histereza powodująca wyłączenie pompy pomiędzy zasobnikiem a piecem. 1°C ÷ 50°C

Nastawa musi być mniejsza niż „Różnica temperatur” 5°C

Minimalne obroty pompy. W przypadku ustawienia mniej niż 100% uruchamia się płynna praca pompy do wartości ustawionej przez użytkownika.

0% - 100%100% Anty-Stop, uruchamia pompę co 7 dni na 1 min. w celu ochrony pompy przed zastaniem 0 -wyłączona, 1 -załączone 0 - wyłączone Tryb pracy pompy

AUTO - praca automatyczna

ZAŁ.- praca ciągła

WYŁ. - wyłączona na stałe

Zalety sterownika.

- czytelny graficzny wyświetlacz

- diody sygnalizujące załączenie pomp

- solidna obudowa z uchwytami do montażu

- czujnik kolektora solarnego typu PT1000

- opisy wyprowadzeń kabli z elastycznymi odgiętkami zabezpieczone przed wyrwaniem z obudowy

W zestawie znajduje się;

- sterownik mikroprocesorowy TechSoll 2

- kable podłączone do sterownika: pompy 1,5m, zasilanie 1,5m, czujniki - zasobnik i piec 3m,

- czujnik kolektora 12m!!!

- opakowanie, instrukcja
