STEROWNIK SILNIKA BLDC 800W

Sterownik dużej mocy do silników bezszczotkowych z czujnikami halla. (nie obsługuje silników bez czujnikowych). Do zastosowań w rowerach elektrycznych lub innych lekkich pojazdach.

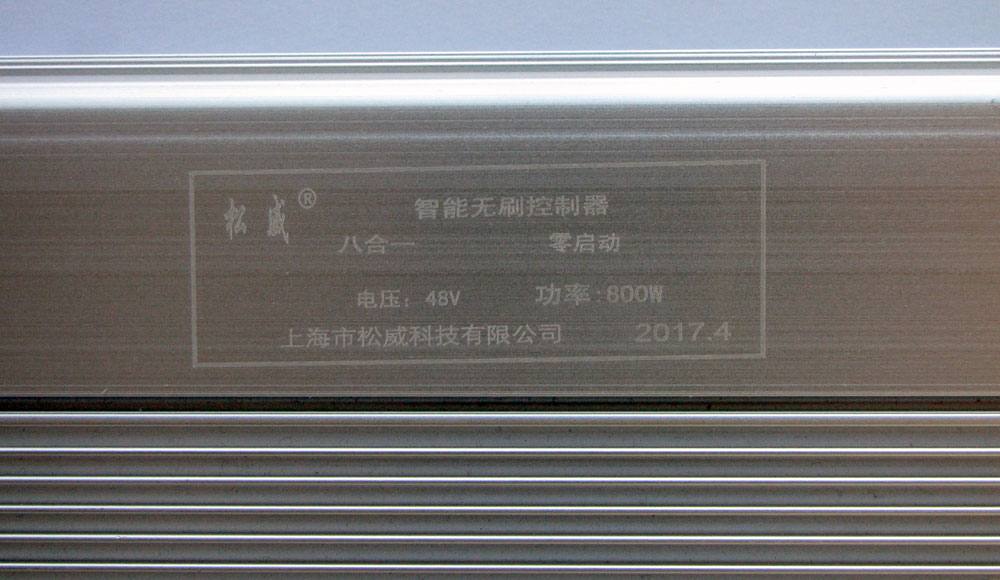

DANE TECHNICZNE:

• Napięcie zasilania: 48V (dla ogniw Li-Ion i Li-Po 13S - 14S)
• Prąd graniczny: 32A
• Moc znamionowa: 800W (max. około 1400W - należy wtedy zwrócić uwagę na większą ilość wydzielanego ciepła i możliwość chłodzenia)
• Wymiary: 195mm x 87mm x 44mm
• Waga: 600g
• Tylko do silników z czujnikami halla
• Gwarancja 12 miesięcy

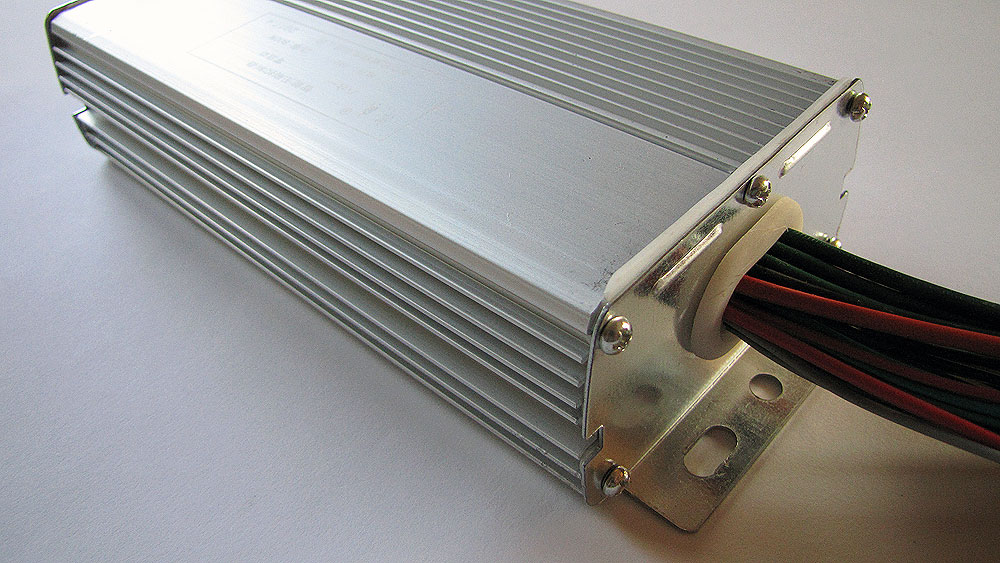

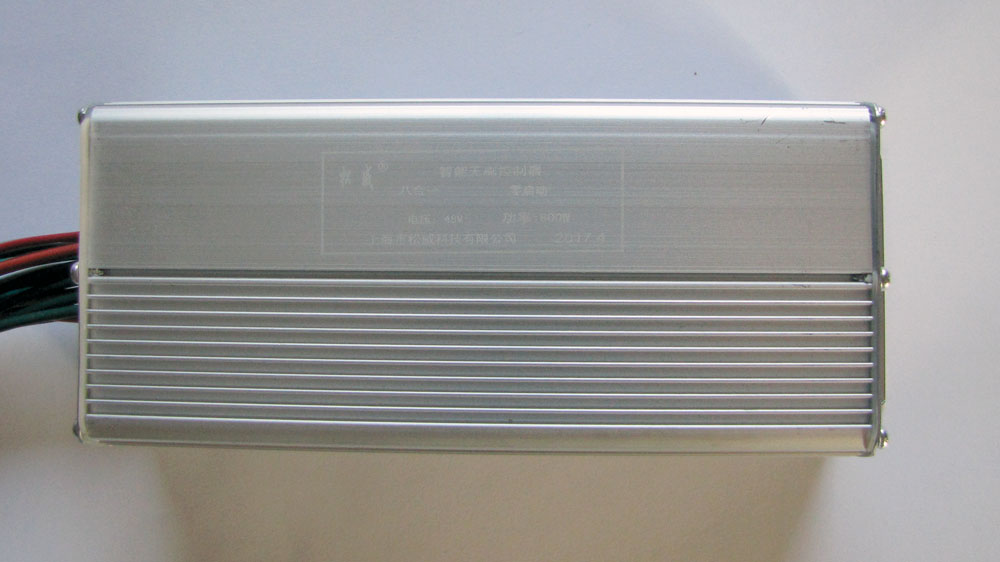

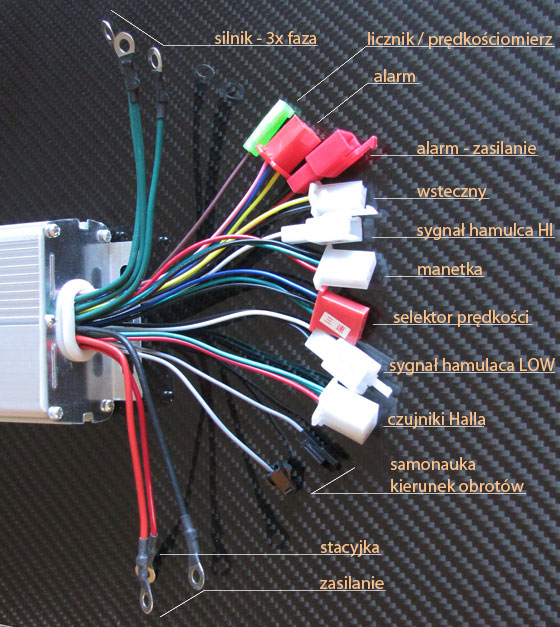

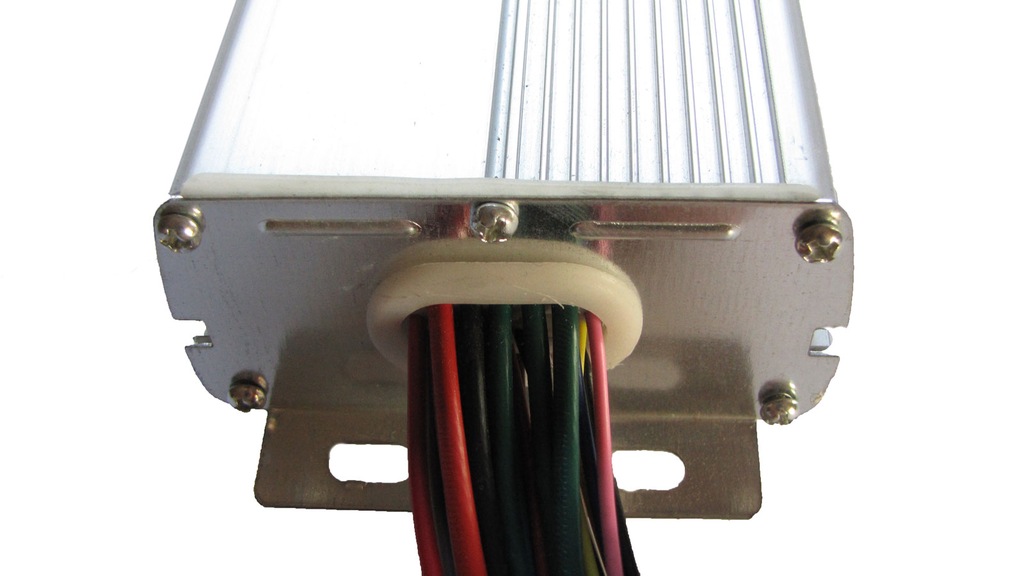

OZNACZENIA PRZEWODÓW:

• Silnik - 3x faza: 3 grube (zielone) z zakończeniem oczkowym M6.
• Licznik / prędkościomierz: (brązowy) wyjście impulsowe.
• Alarm: (różowy, niebieski, żółty) wyjście sygnałowe do aktywacji np. autoalarmu.
• Alarm - zasilanie: (czerwony '+', czarny '-') zasilanie urządzenia alarmowego.
• Wsteczny: (żółty, czarny) zwarcie przewodów uruchamia bieg wsteczny.
• Sygnał hamulca HI-BRAKE: (biały) następuje odcięcie silnika po podaniu napięcia ok.12V.
• Manetka: (czerwony '+', zielony 'sygnal', czarny '-') manetka przyspieszania.
• Selektor prędkości: (zielony, czarny, niebieski) wybór prędkości przez zwarcie, zielony - czarny 80%, niebieski - czarny 120%, wszystkie rozwarte 100%
• Sygnał hamulca LOW-BRAKE: (biały, czarny) zwarcie przewodów uruchamia odcięcie silnika (klamka hamulca).
• Czujniki Halla: (3x zielony 'sygnał', czerwony '+', czarny '-')
• Samonauka: (2x szary) pomocne w przypadku pierwszego uruchomienia sterownika.

  Łączymy ze sobą oba przewody. Włączamy zasilanie. Silnik samoczynnie się uruchomi. Jeśli obroty silnika są w niewłaściwym kierunku należy wyłącznyć zasilanie i po chwili włączyć ponownie. Silnik uruchomi się w przeciwną stronę. Wyłączamy zasilanie i rozłączamy szare przewody. Sterownik automatycznie 'zapamięta' kolejność faz silnika i czujników.

• Stacyjka: (czerwony) z zakończeniem oczkowym M6. Uruchomienie sterownika +BATT przez włącznik lub stacyjkę.
• Zasilanie: (czerwony '+BATT', czarny 'GND') dwa grube przewody z zakończeniem oczkowym M6.
