Stare radio lampowe Diora Menuet 6204

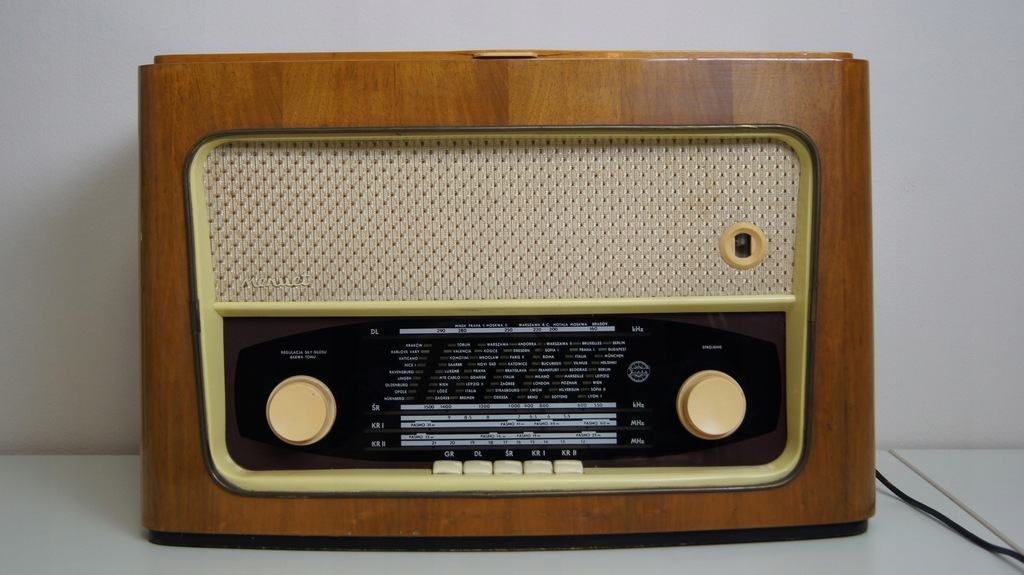

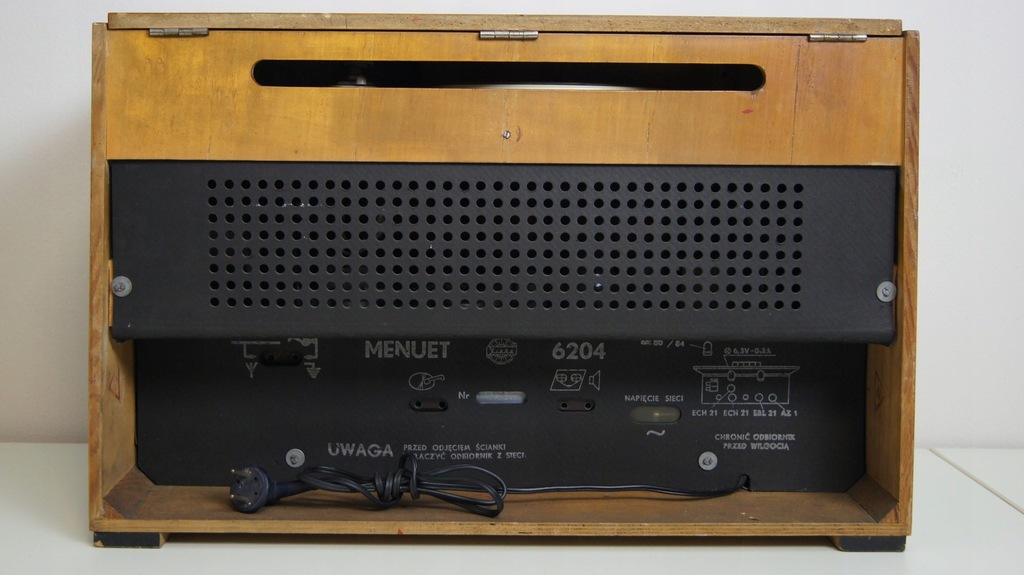

Stan wizualny widoczny na zamieszczonych fotografiach poniżej

Technicznie-po włączeniu tylko buczy, mechanizm gramofonu działa poprawnie, podświetlenie skali sprawne

producent: Diora

model: Menuet 6204

rodzaj sprzętu: Radioodbiornik

elementy aktywne: lampy

wymiary: 600x384x310, 14kG

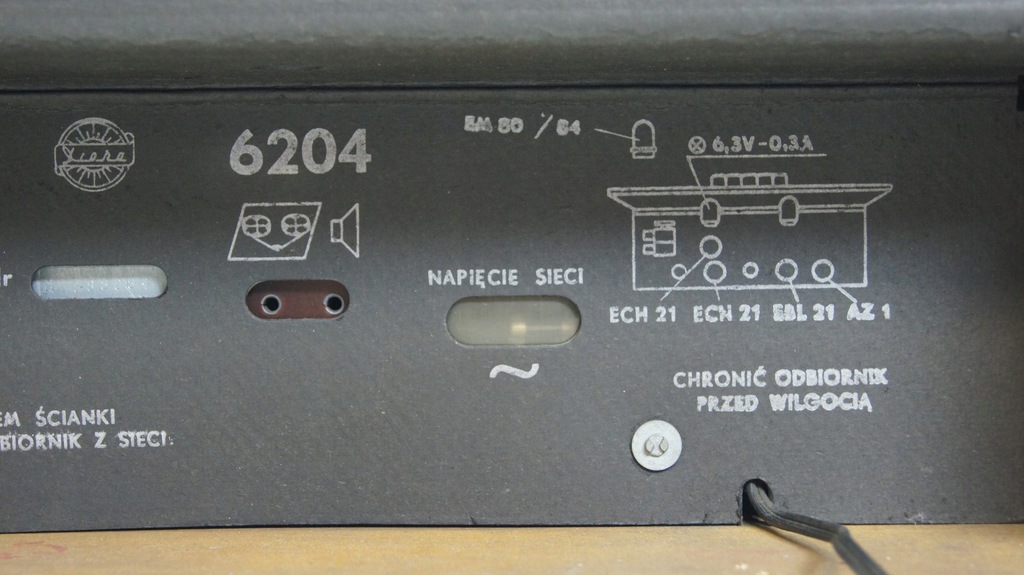

lampy / tranzystory: 2xECH21,EBL21,AZ1,EM80

kraj: PL

rok prod.: 1961-66

klasyfikacja: stacjonarny z gramofonem

Zasilanie: sieć, zmienny

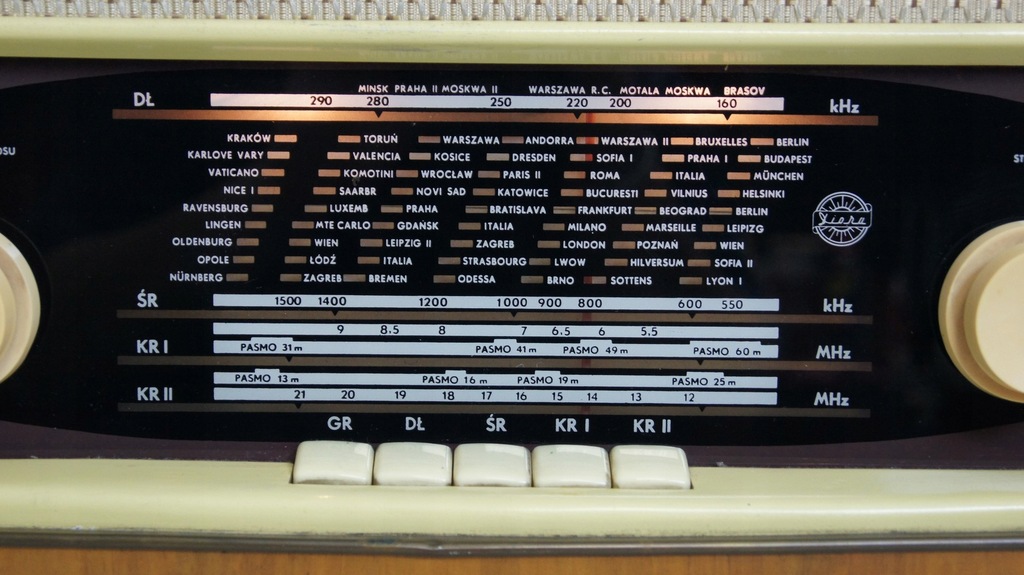

zakresy: DSK2-G

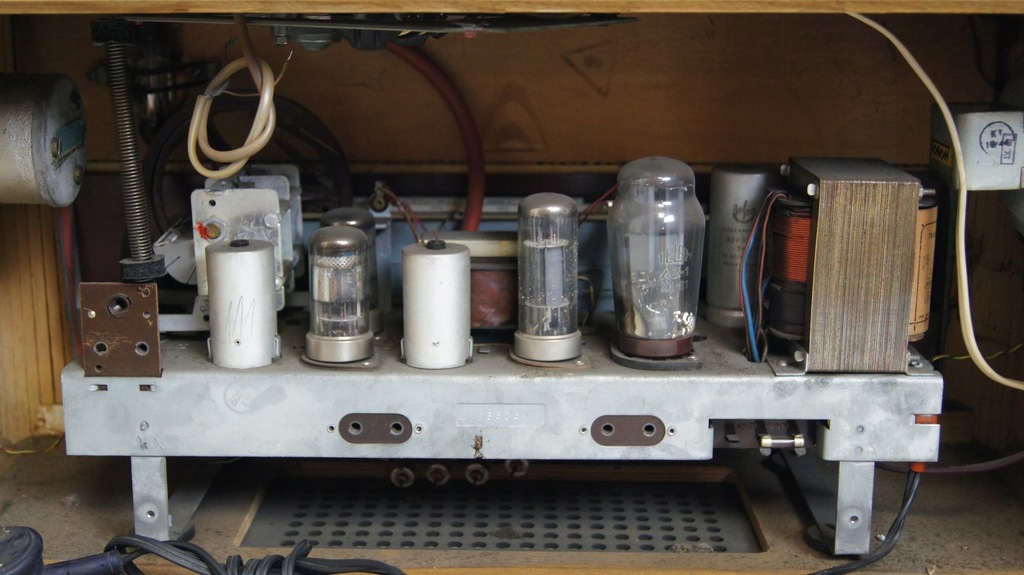

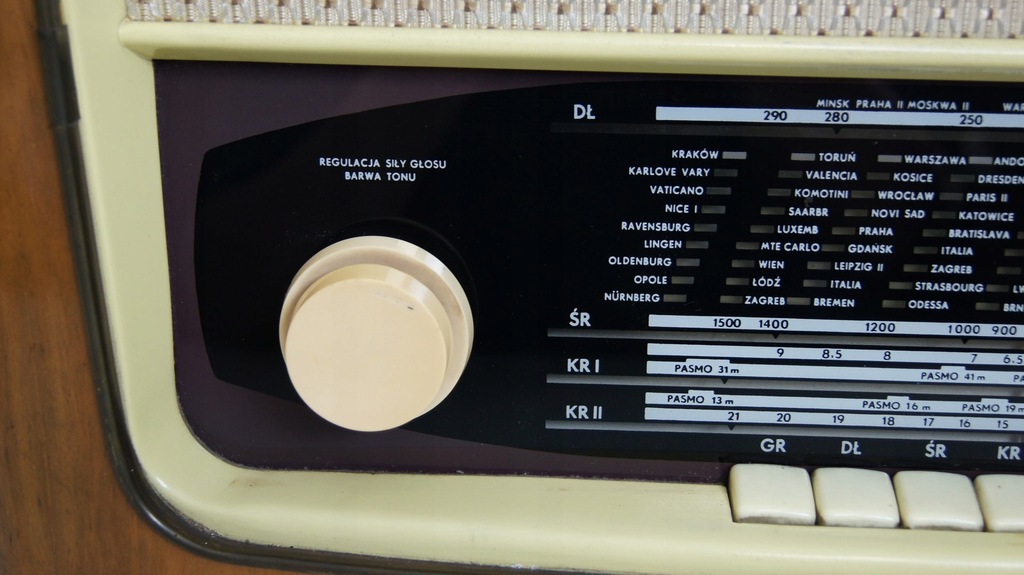

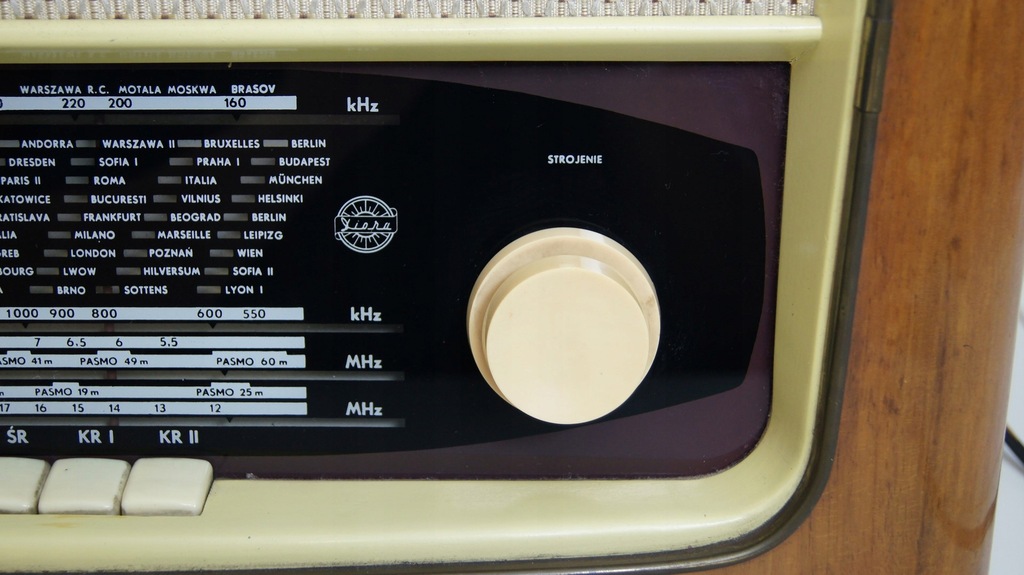

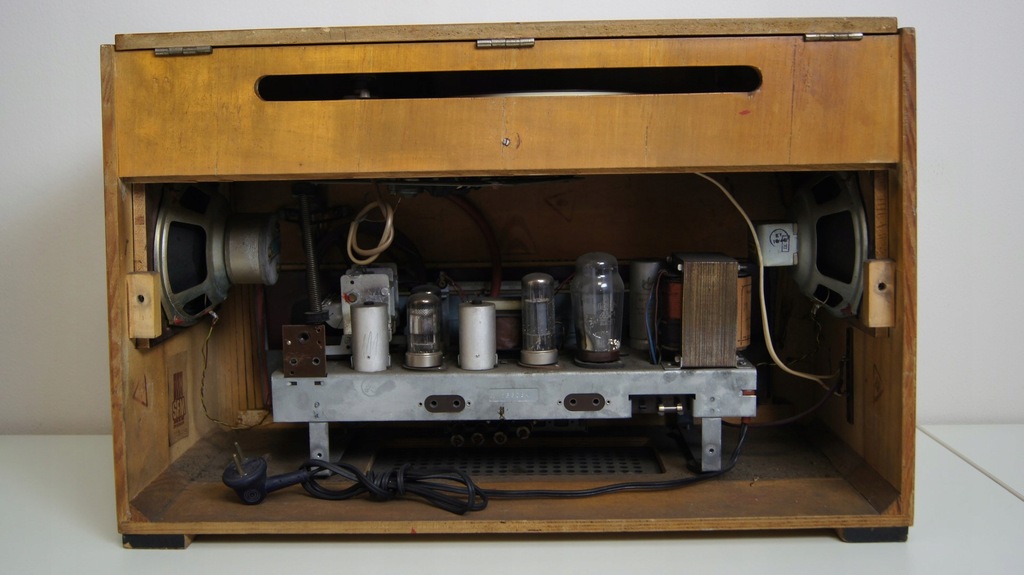

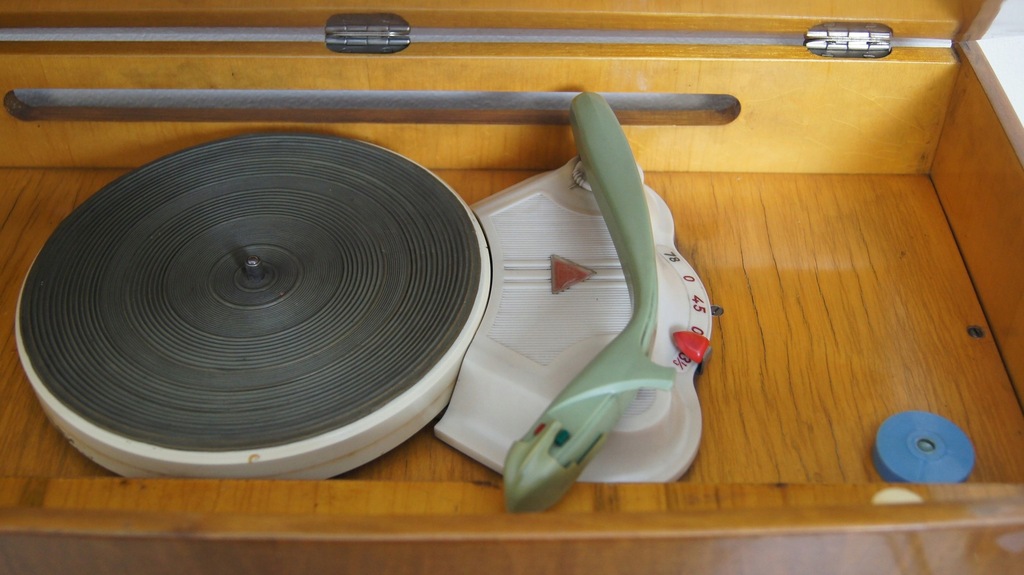

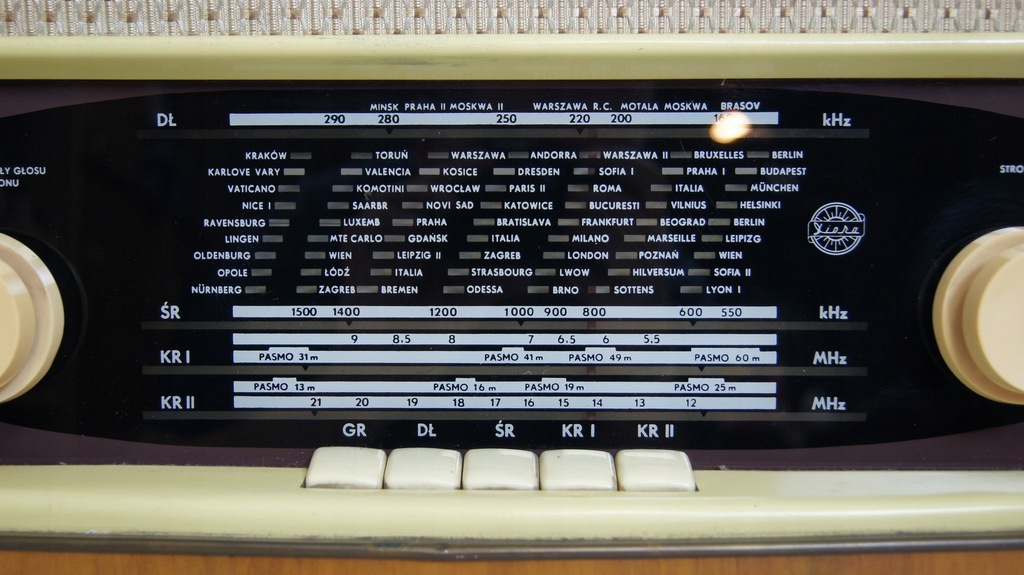

Wyposażony w gramofon typ GE-211. Zasilanie napięciem zmiennym 220 lub 127 V. Rozwinięcie konstrukcyjne Serenady. Wyższe słupki do mocowania żarówek, z powodu wyższej szyby skali. Gałki identyczne, jak w odbiorniku Sonata. Kondensatory stałe - DELMA w rurkach plastikowych lub papier bez rurek Telpod, kondensatory w obwodach w.cz. - mikowe, oporniki - Telpod, kątowe 2. Dostrojenie obwodów - trymery aluminiowe na przełączniku. Filtry p.cz. w kubkach, strojone od dołu i od góry. Kondensator zmienny typu "Pionier". Potencjometr podwójny z wyłącznikiem. Transformator głośnikowy zamocowany na chassis. Dwa głośniki GD 18-13/2 wyprowadzone na boczne ścianki i połączone szeregowo. Ramka mosiądzowana wokół przedniej ścianki, nie ma ramki koło klawiszy przełącznika zakresów (w odróżnieniu od "Serenady").

Ostatni odbiornik Diory - w momencie zakończenia produkcji - na lampach z cokołem loctal. Ponadto jeden z ostatnich, w którym zastosowano klasyczny montaż przestrzenny (obok Romansa i Promyka).

Wczesne wersje przygotowywane z lampą EM4. Kompletna instrukcja na blogu Menuet.
