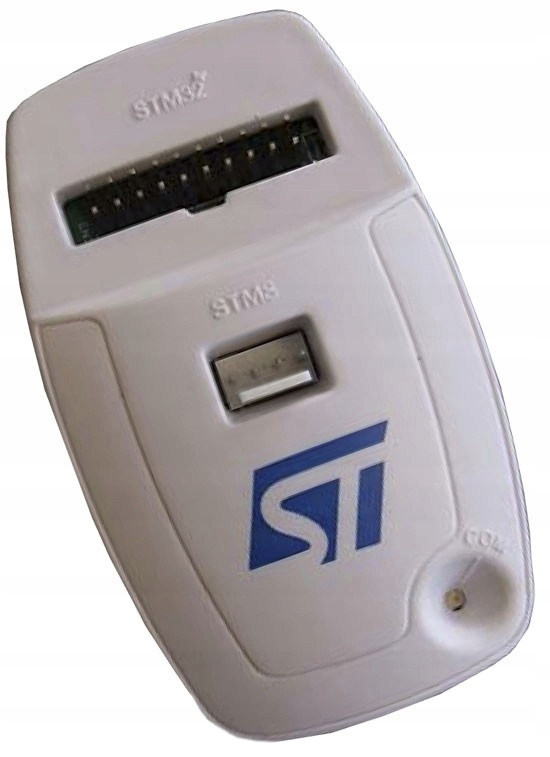

ST-LINK/V2 - programator-debugger JTAG-SWD-SWIM dla STM32 i STM8

Programator-debugger z USB obsługujący interfejsy JTAG i SWD (mikrokontrolery STM32) i SWIM (mikrokontrolery STM8). Za jego pomocą można programować w systemie mikrokontrolery z rodzin: STM32 (poprzez złącze JTAG) oraz STM8 (poprzez złącze SWIM), można także debugować pracę mikrokontrolerów z obydwu rodzin.

Urządzenie współpracuje z komputerem PC poprzez interfejs USB, jest obsługiwane przez środowiska programistyczne:

• uVision (firmy Keil/ARM, dla STM32),
• IAR Embedded Workbench (firmy IAR, dla STM32)
• TrueSTUDIO (firmy Atollic, dla STM32)
• VX-toolset for ARM Cortex-M (firmy TASKING, dla STM32)
• STVP (firmy STMicroelectronics, dla STM8 i STM32)
• STM32 ST-Link Utility (firmy STMicroelectronics, dla STM32)
• AC6 (AC6).

Podstawowe właściwości:

• wyposażony w złącze IDC20 (JTAG-SWD-SWIM),
• umożliwia programowanie i debugowanie pracy mikrokontrolerów STM32 (via JTAG/SWD),
• umożliwia programowanie i debugowanie pracy mikrokontrolerów STM8 (via SWIM),
• współpracuje z pakietami µVision (Keil), IAR Embedded Workbench (IAR), True Studio (Atollic), VX-toolset for ARM Cortex-M (TASKING) oraz STVP (STMicroelectronics),
• zasilanie z USB,
• możliwość uaktualniania firmware'u,
• zakres napięć pracy układu docelowego:
• interfejs SMIM: 1,65...5,5 V,
• interfejs JTAG/SWD: 1,65...3,6 V,
• zakres temperatury pracy: 0...50°C.

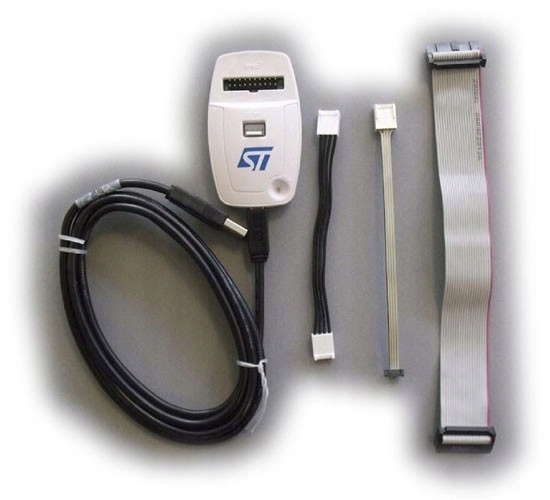

W skład zestawu wchodzi:

• Programator
• Kabel USB A/B-mini
• 4-pinowy przewód SWIM ze złączami HU04
• 4-pinowy przewód SWIM ze złączem HU04 oraz ERNI
• Taśma sygnałowa 20-pin (JTAG/SWD+SWV) ze złączami IDC
