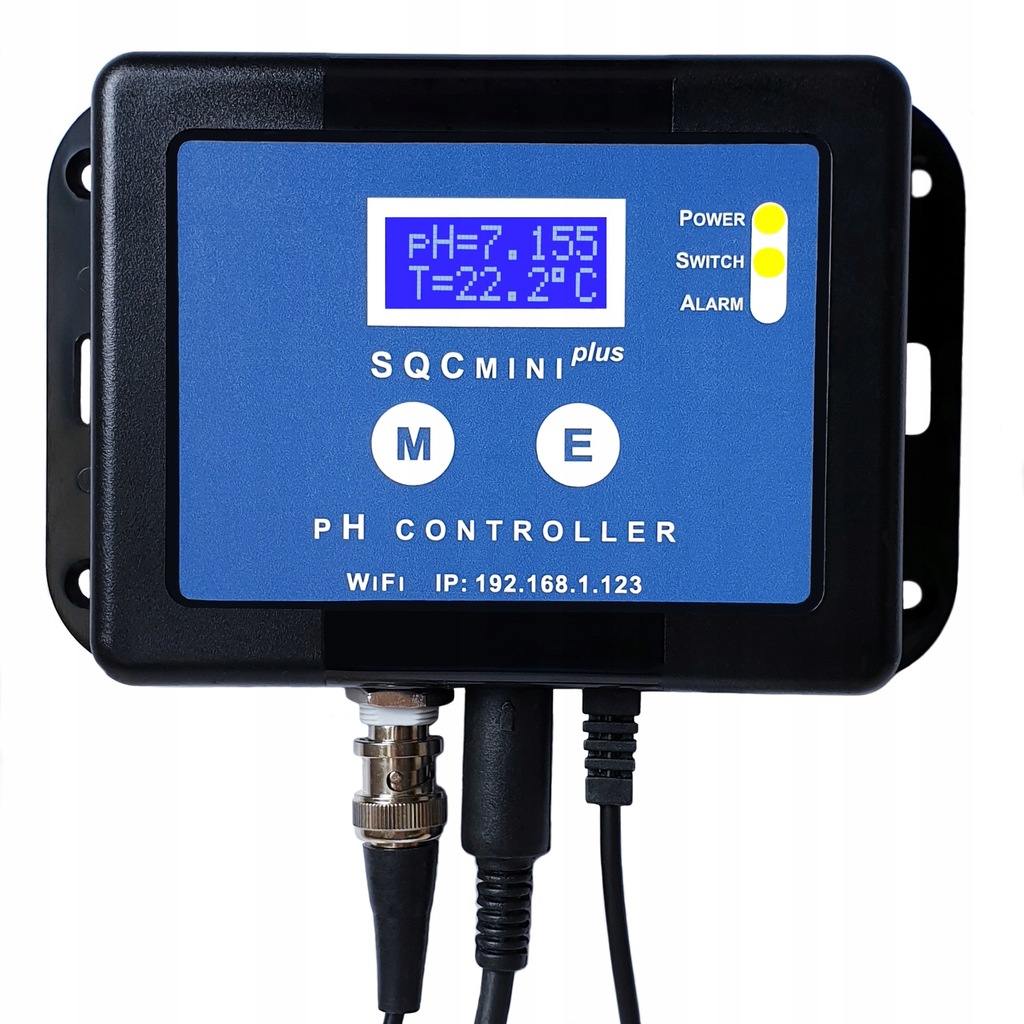

SQCmini plus to profesjonalny komputer (kontroler) pH do kontroli pH (CO2) i monitoringu temperatury w akwarium.

Komputer (kontroler) produkcji polskiej z polską gwarancją. Powstał w wyniku kilkunastoletnich doświadczeń w projektowaniu elektronicznych urządzeń do pomiarów parametrów wody, projekt został wykonany przy założeniach uzyskania wysokiej dokładności i stabilności pomiarów oraz niezawodność działania. Prostota obsługi oraz koncentracja na wiodącej funkcji komputera (pomiar pH) sprawiają że jest doskonałą pomocą przy prowadzeniu akwarium na każdym poziomie zaawansowania.

Co wyróżnia nasze komputery ?

• Możliwość zarządzania komputerem (kontrolerem) z poziomu przeglądarki WWW i dowolnego urządzenia podłączonego do WiFi lub internetu na całym świecie.
• Unikalna, spotykana w urządzeniach laboratoryjnych rozdzielczość 0.001pH oraz dokładność 0.005pH pomiarów (dokładność 10 razy większa niż w innych dostępnych na rynku kontrolerach).
• Automatyczna kompensacja temperatury przy pomiarze pH.
• Wykres pH – graficzne przedstawienie pomiarów.
• Oblicza szacunkową zawartość CO2 w wodzie.
• Możliwość ręcznej korekty pomiarów pH i temperatury.
• Sterowanie pH w całym zakresie pomiarowym (0-14pH).
• Certyfikowane gotowe bufory kalibracyjne (dużo większa stabilność i dokładność niż w przypadku buforów proszkowych do samodzielnego przygotowania).

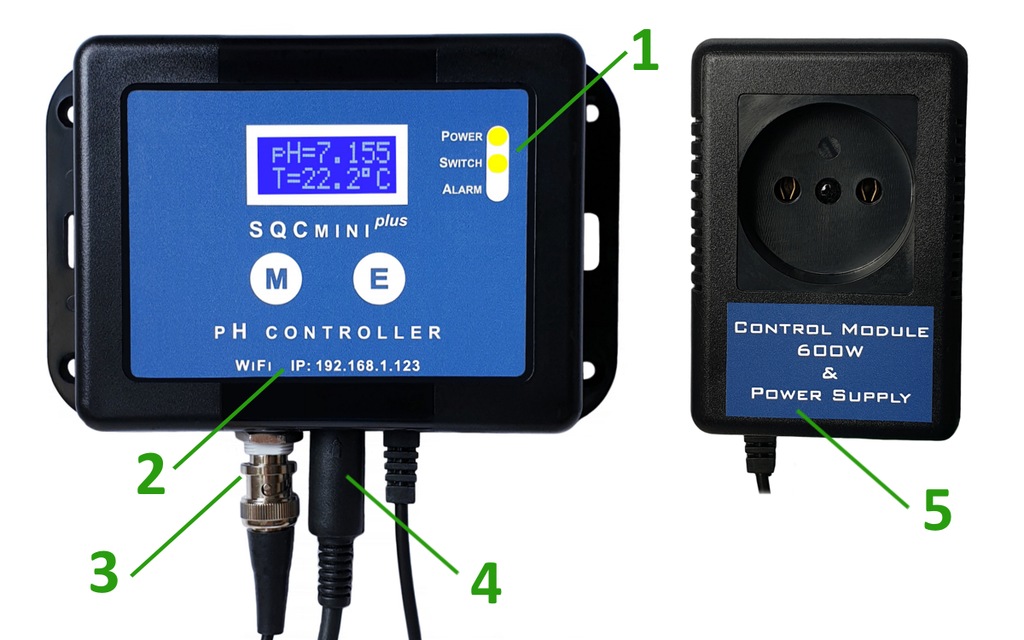

1. Sygnalizacja LED.
2. Adres IP wbudowanego serwera WWW.
3. Gniazdo sondy pH.
4. Gniazdo sondy Temperatury.
5. Moduł sterujący z zasilaczem.

W skład zestawu wchodzi:

• 1 komputer (kontroler) akwarystyczny SQCmini plus ze zintegrowanym zasilaczem / modułem sterującym oraz serwerem WWW.

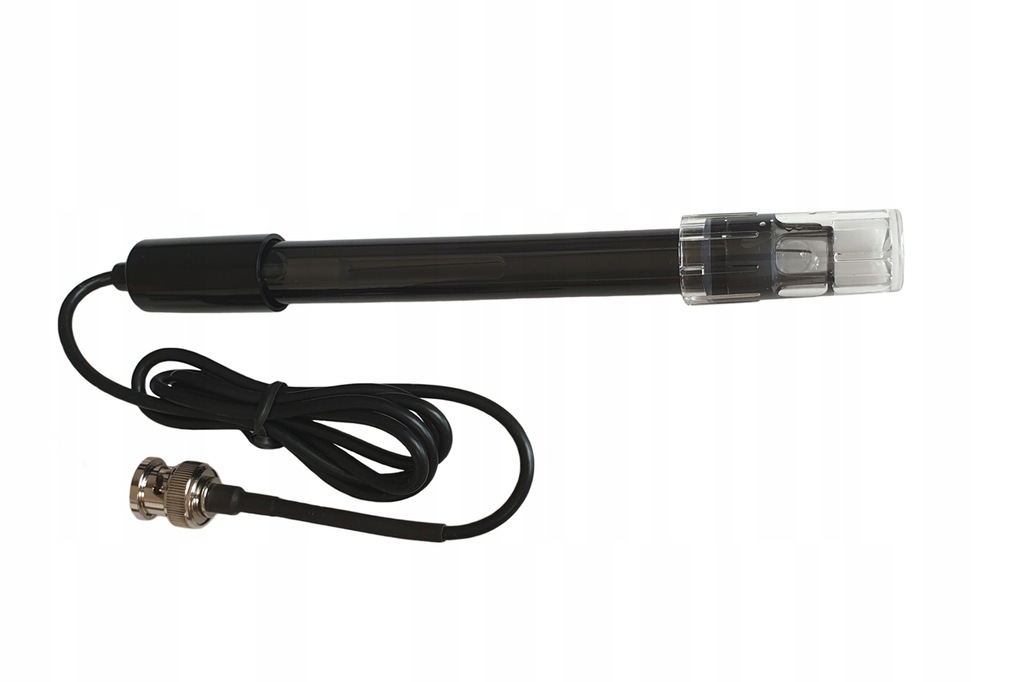

• 1 sonda pH.
• 1 czujnik temperatury.

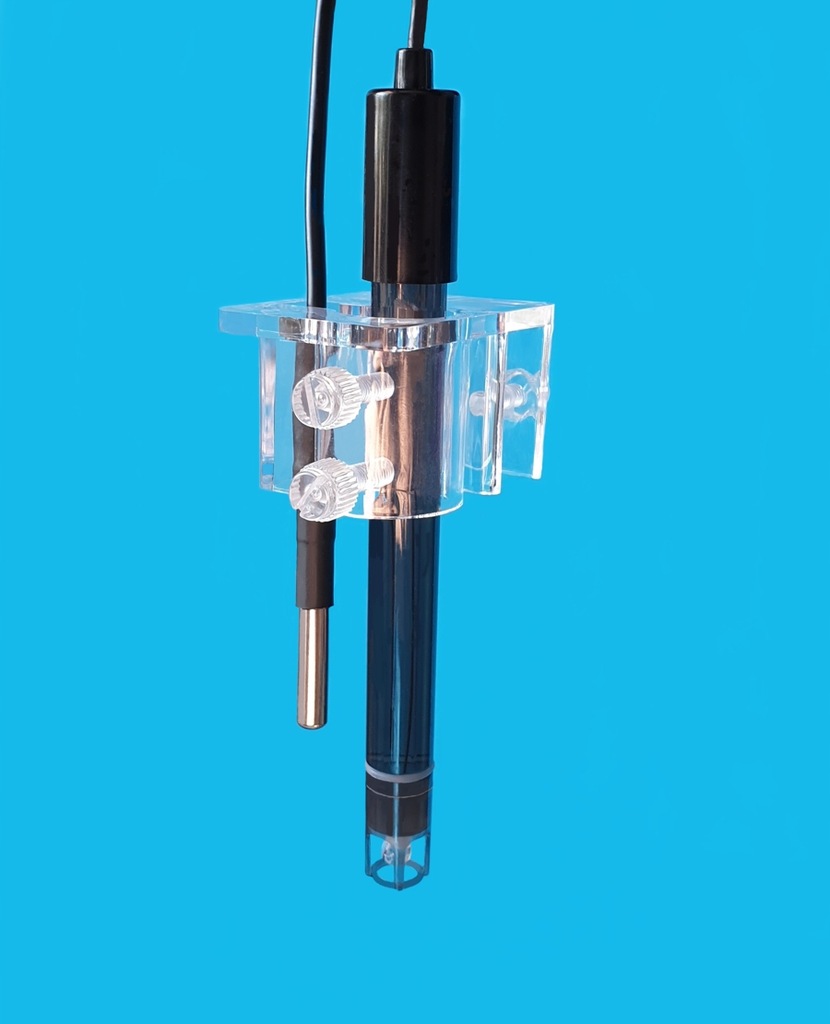

• 1 uchwyt na sondę pH.

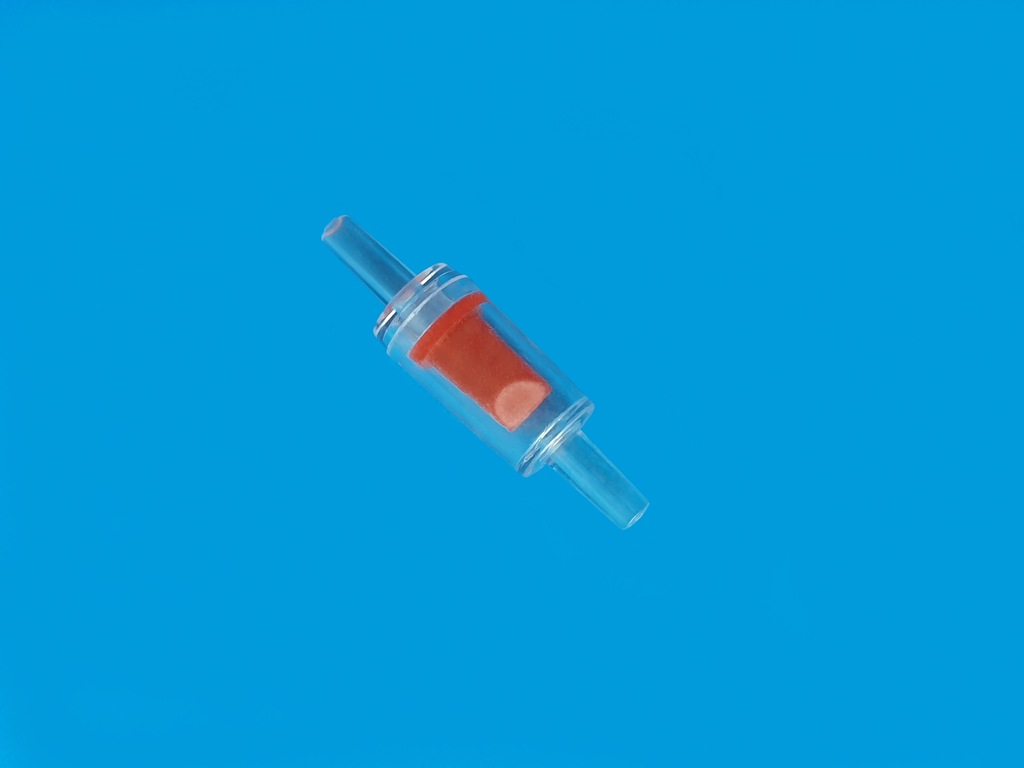

• 1 zaworek zwrotny.
• 2 płyny do kalibracji 7pH oraz 4pH (można zamienić na 9pH dla akwarium morskiego).
• instrukcja obsługi, pisemna gwarancja, faktura VAT.
• alternatywna metoda mocowania (taśma mocująca).

Najważniejsze cechy komputera (kontrolera) SQCmini plus  (kompletna lista znajduje się w dołączonej do aukcji instrukcji obsługi)

• Posiada wbudowany serwer WWW - zarządzanie z poziomu przeglądarki internetowej (przez WiFi).
• Unikalna wśród komputerów i kontrolerów pH, spotykana w urządzeniach laboratoryjnych rozdzielczość (0.001pH) oraz dokładność (0.005pH) pomiarów.
• Interfejs użytkownika - umożliwia zarządzanie kontrolerem zarówno za pomocą przycisków i wyświetlacza LCD jak również w sposób zdalny za pomocą dowolnego urządzeniu posiadającego WiFi oraz przeglądarkę internetową (Smartfon, Tablet, Laptop, Komputer PC itd.)
• Możliwość zalogowania kontrolera do lokalnej sieci WiFi (umożliwia zarządzanie kontrolerem z dowolnego urządzenia WiFi podłączonego do lokalnej sieci, a przy odpowiedniej konfiguracji sieci lokalnej również z dowolnego urządzenia podłączonego do internetu na świecie)
• Pełna automatyzacja sterowania pH oraz monitorowanie temperatury.
• Wykres pH - wizualizacja pomiarów pH w czasie na wykresie i w tabeli.
• Dokładność pomiarów:  0.005 pH (w opisie podajemy rzeczywistą dokładność, która jest często mylona z rozdzielczością. Producenci albo sprzedawcy często podają dokładności w procentach bez podania skali do której się odnosi co uniemożliwia określenie dokładności pomiarów).
• Automatyczna kompensacja temperatury przy pomiarze pH.
• Dokładność pomiarów temperatury 0.5 °C (możliwość kalibracji do  0.1 °C).
• Wylicza średnie pH z ostatnich 10 pomiarów, co umożliwia obserwację trendu pH.
• Kontroler pH SQCmini WiFi plus pozwala na bardzo dokładny i stabilny pomiar wartości pH. Wysoka dokładność i stabilność zostały osiągnięte m.in. przez odpowiednią konstrukcję urządzenia, zastosowanie nowoczesnego procesora RISC oraz bardzo dokładnego i stabilnego (18 bitowego) zewnętrznego przetwornika analogowo-cyfrowego.
• Oblicza szacunkową zawartość CO2 w wodzie.
• Proste menu, intuicyjna obsługa kontrolera.
• Duży czytelny wyświetlacz LCD.
• Posiada możliwość ręcznej korekty pomiarów pH (ustawienie „KOR pH” w menu kontrolera) przydatnej przy sprawdzaniu płynów kalibracyjnych, porównaniu z innymi kontrolerami czy korektą wskazań starszych czujników pH.
• Posiada możliwość ręcznej korekty pomiarów temperatury (ustawienie "KOR. TEMP" w menu kontrolera), umożliwiającej uzyskanie dokładności pomiarów rzędu  0.1 °C.
• Umożliwia ustawienie alarmów wskazań pH (górnego i dolnego) wraz z optyczną sygnalizacją alarmów na panelu frontowym.
• Sygnalizuje szereg alarmów (patrz "lista alarmów" na końcu instrukcji) ułatwiających diagnostykę kontrolera pH.
• Posiada możliwość regulacji pH oraz ustawień alarmów w całym zakresie pomiarowym (0-14pH), możliwość taką daje nam wykorzystanie zewnętrznego 18 bitowego przetwornika, dzięki czemu udało się uniknąć stosowania wbudowanego w mikrokontroler mało dokładnego (10 bitowego) przetwornika i ograniczenia zakresu do np. (3,5 - 10 pH).
• Sygnalizacja optyczna działania modułu sterującego.
• Kompaktowa budowa ze zintegrowanym zasilaczem i modułem sterującym (minimum przewodów połączeniowych).
• Dwa tryby pracy (LOW/HIGH) umożliwiające kontrolę przy obniżaniu oraz podwyższaniu pH.
• Możliwość przywrócenia ustawień fabrycznych kontrolera.
• Zabezpieczenie przed użyciem niewłaściwych płynów kalibracyjnych oraz przed użyciem (kalibracją) uszkodzonej lub zużytej sondy pH.
• Automatyczna kalibracja dla wartości 4pH, 7pH i 9pH obejmująca zakres właściwy dla akwarium słodkowodnego i morskiego.
• Wszystkie nastawy konfiguracyjne są przechowywane w pamięci nieulotnej i pozostają w pamięci również po wyłączeniu zasilania.
• Dostęp przez interfejs WWW do ustawień chroniony za pomocą PINu ustawionego przez użytkownika.
• Łatwe mocowanie przy użyciu uchwytów bocznych.

Menu  Komputera (Kontrolera)  SQCmini plus   (WWW)

Kontrolki pokazują aktualny status:

„Zasilania”    „Sterowania”    „Alarmu”

pH = 7.069 [pH]  -  aktualny pomiar pH od ostatniego odświeżenia.

pH avg = 7.069 [pH] (ostatnie 10 pomiarów)

-  pomiar średni pH z ostatnich 10 pomiarów,

umożliwia określenie tendencji zmian pH w czasie.

Temperatura = 24.3°C - aktualny pomiar

temperatury od ostatniego odświeżenia.

ODŚWIEŻ  -  odświeża odczyt pH.

Alarm: brak  -  status wszystkich aktualnych alarmów, możliwe alarmy są opisane w tabeli na końcu instrukcji.

Sterowanie pH -> ON (lub OFF)  -  status

sterowania (np. elektrozaworem): ON – włączone, OFF – wyłączone.

CO2 = 15.4 ppm - szacunkowa zawartość CO2 w

wodzie, dokładny opis w dalszej części instrukcji.

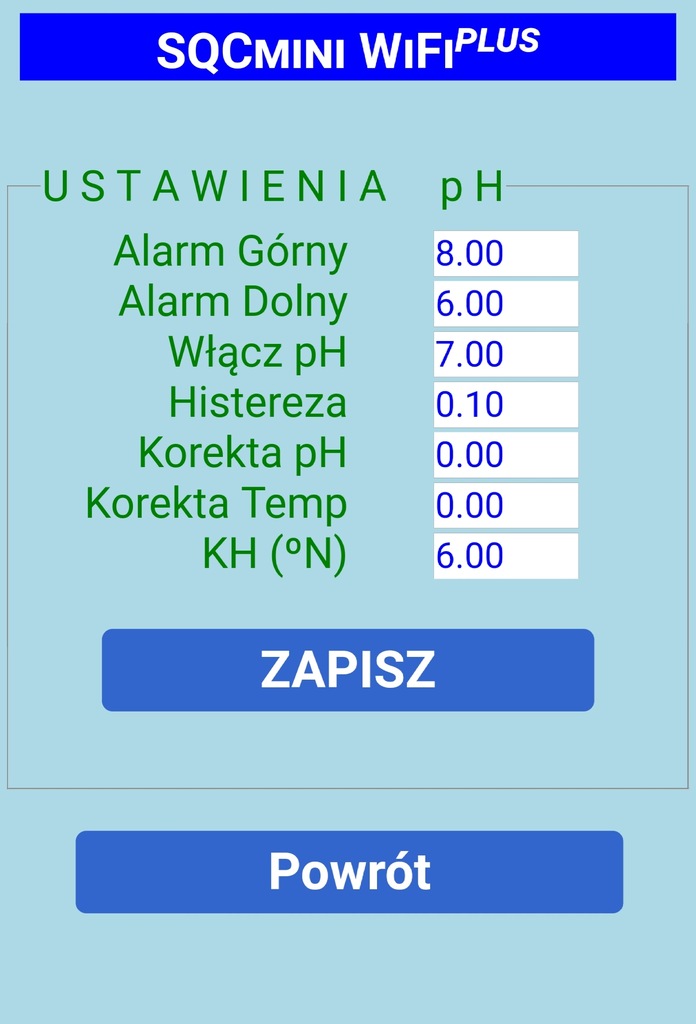

Ustawienia – wejście do ustawień nastaw

kontrolera pH.

Kalibracja – wejście do menu kalibracji sondy pH.

Tryb – wybór trybu pracy kontrolera pH

(podnosi lub obniża pH).

Ustawienia Fabryczne – przywraca wszystkie

ustawienia do ustawień domyślnych.

Zmiana PINu – umożliwia zmianę domyślnego

pinu  (1234) na własny.

Sieć WiFi – pozwala na zmianę nazwy sieci

lokalnej WiFi oraz hasła.

Wykres pH - wizualizacja graficzna zmian pH w czasie.

Tabela pH - pomiary pH.

Serwer IP: 192.168.1.123 - stały adres serwera wbudowanego w kontroler pH.

LocalWiFi  IP: 192.168.0.11 – adres przydzielony dla kontrolera przez lokalną sieć WiFi (router).

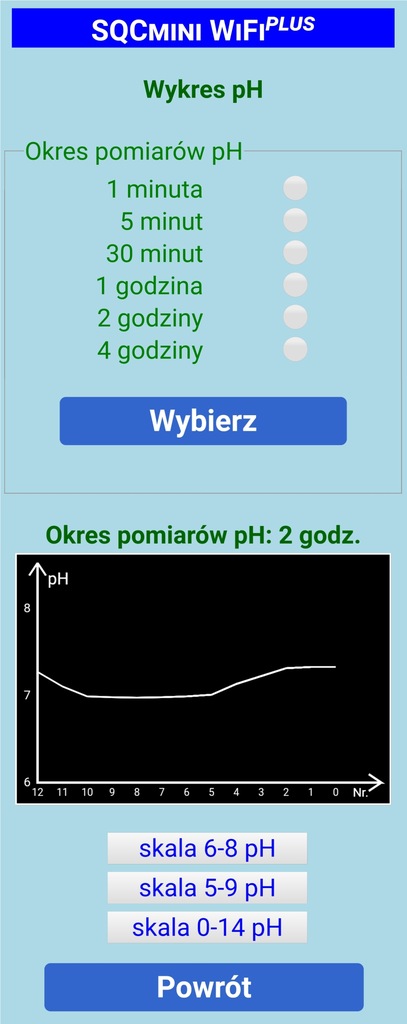

Wizualizacja graficzna zmian pH w czasie przedstawia wykres zależności pH od czasu w przedziale od teraz do 12 wybranych okresów wstecz. W okresie 1 minuty widzimy zmiany pH przez ostatnie 12 minut, itd. aż do okresu 4 godzin, gdzie widzimy zmiany pH w czasie ostatnich 48 godzin.

Wykres pH możemy oglądać w trzech różnych skalach, dobierając je w zależności od dynamiki zmian pH w danym okresie.

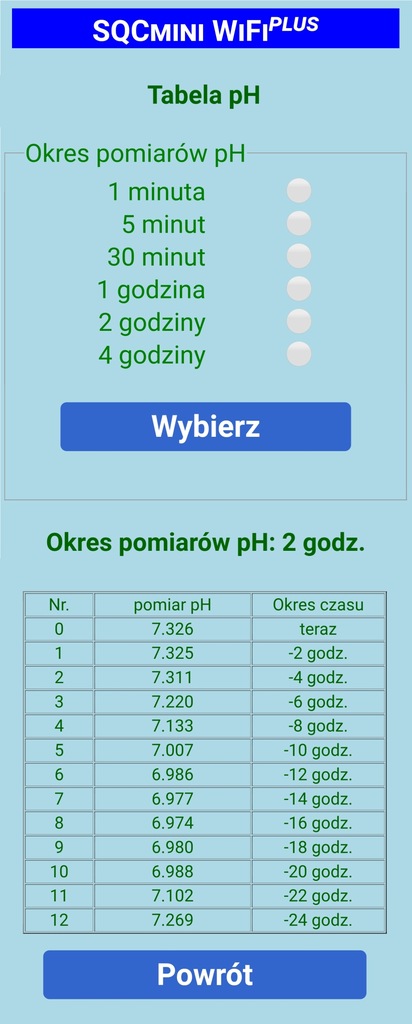

Na stronie "Tabela pH" mamy tabelę z pomiarami pH w każdym punkcie przedstawionym na wykresie, ze względu na bardzo wysoką rozdzielczość pomiarów, rozróżnienie poszczególnych punktów na wykresie może być mocno utrudnione, stąd wartości pomiarów przypisane poszczególnym punktom są dodatkowo umieszczone również w tabeli.

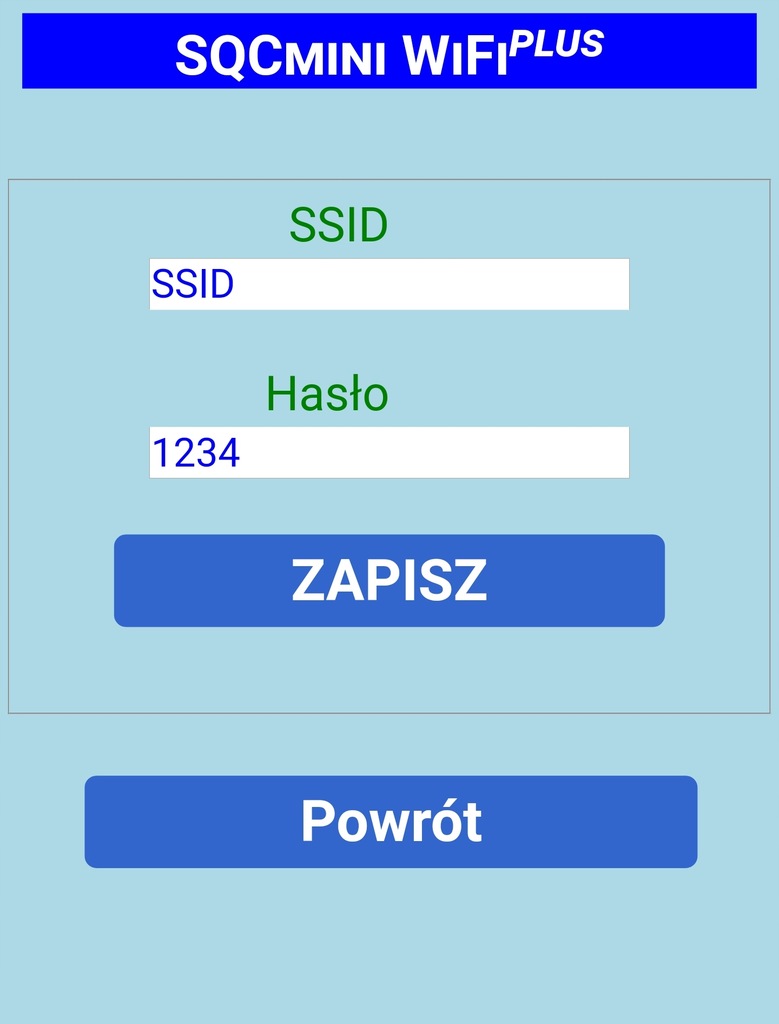

W ustawieniach WiFi smartfona, tabletu czy komputera wybieramy sieć  „SQCmini+” z którą się łączymy. W przeglądarce internetowej wpisujemy IP: 192.168.1.123. i dostajemy się do strony autoryzacji. Po przejściu autoryzacji, możemy wybrać ustawienia WiFi i zalogować urządzenie do lokalnej sieci WiFi.

SSID – nazwa sieci WiFi do której chcemy się zalogować.

Hasło – hasło do tej sieci.

Po zapisaniu danych kontroler będzie próbował zalogować się do lokalnej sieci WiFi, może to zająć do 10 sekund, dlatego powrót do głównej strony może potrwać chwilę dłużej. Po poprawnym zalogowaniu się do sieci, na stronie głównej pojawi się adres IP przyznany przez router (lokalną sieć WiFi). Wpisując dany adres w przeglądarce internetowej dowolnego urządzenia podłączonego do lokalnej sieci będzie można zarządzać kontrolerem pH (bez konieczności logowania się do serwera WWW wbudowanego w kontroler pH).

Konfiguracja routera lokalnej sieci umożliwiająca dostęp do lokalnych adresów z internetu pozwoli na dostęp do kontrolera z całego świata.

Informacje w jaki sposób można przeprowadzić taką konfigurację można uzyskać od dostawcy lokalnego internetu.

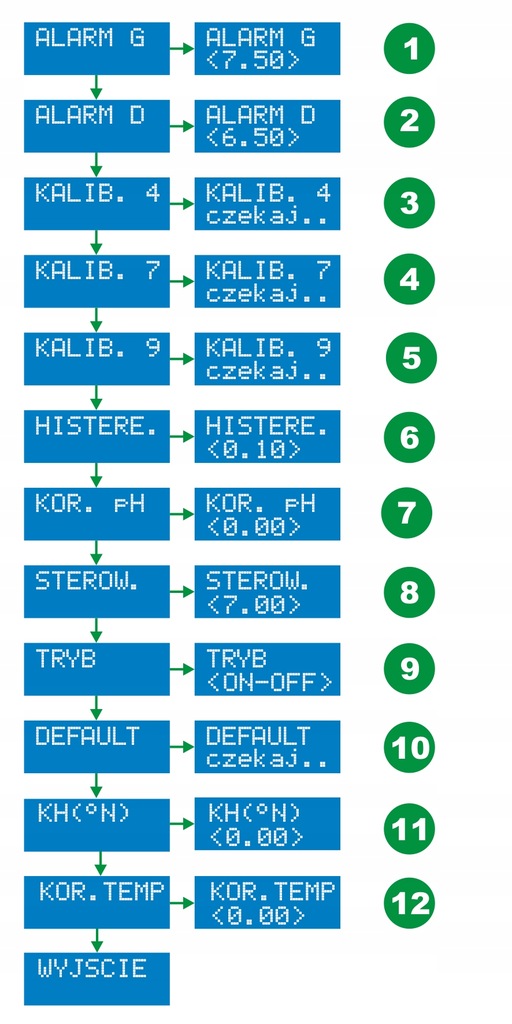

Menu  Komputera (Kontrolera) SQCmini plus    (LCD)

1. Ustaw wartość alarmu górnego pH.

2. Ustaw wartość alarmu dolnego pH.

3. Kalibracja w płynie 4 pH.

4. Kalibracja w płynie 7 pH.

5. Kalibracja w płynie 9 pH.

6. Ustaw wartość histerezy sterowania pH.

7. Ustaw wartość ręcznej korekty pomiarów pH.

8. Ustaw wartość sterowania pH.

9. Ustaw tryb działania kontrolera.

10. Przywróć wartości domyślne wszystkich ustawień.

11. Ustaw wartość twardości wody w stopniach niemieckich.

12. Ustaw wartość ręcznej korekty pomiarów temperatury.

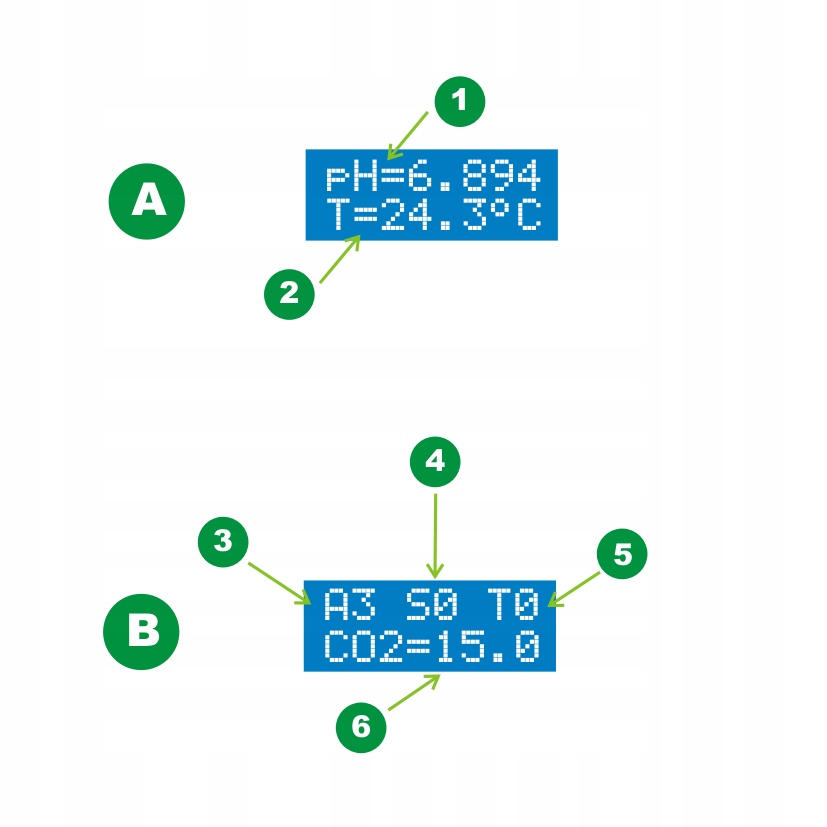

SQCmini plus  -  pomiar pH, alarmy, tryb działania, stan komputera (kontrolera) - LCD

A - EKRAN 1

B - EKRAN 2

1. Aktualnie mierzona wartość pH.

2. Aktualnie mierzona wartość temperatury.

3. "A0" - brak alarmu w systemie.

"An" - numer najwyższego alarm.

4. "S0" - OFF, moduł sterujący wyłączony.

"S1" - ON, moduł sterujący włączony.

5. "T0" - tryb LOW pH.

"T1" - tryb HIGH pH.

6. Szacowana wartość CO2.

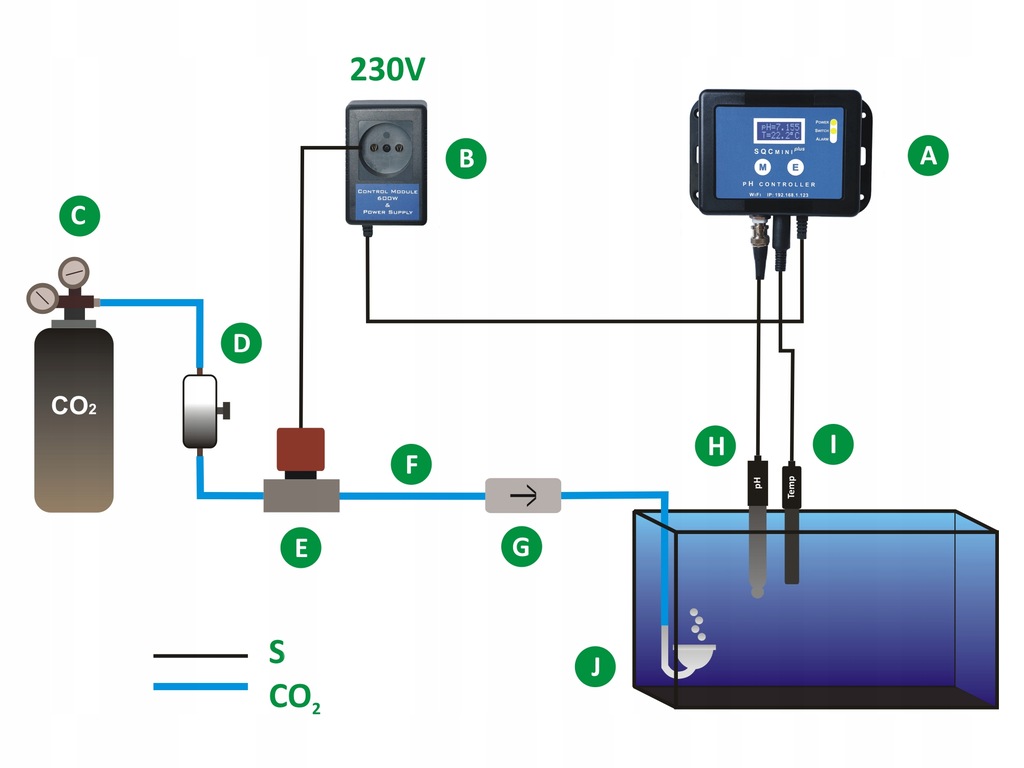

Przykład automatycznej kontroli nawożenia CO2

A.   SQCmini WiFi plus   - kontroler pH.

B.   Moduł sterujący/zasilający.

C.   Butla z CO2  z reduktorem.

D.   Zawór precyzyjny.

E.   Elektrozawór.

F.   Przewód giętki (poliuretanowy) 4x6 mm.

G.  Zaworek przeciw-zwrotny.

H.   Sonda pH.

I.   Sonda temperatury.

J.   Dyfuzor CO2.

S. Sygnał (elektryczny).

CO2.  Przewód transmisji CO2.
