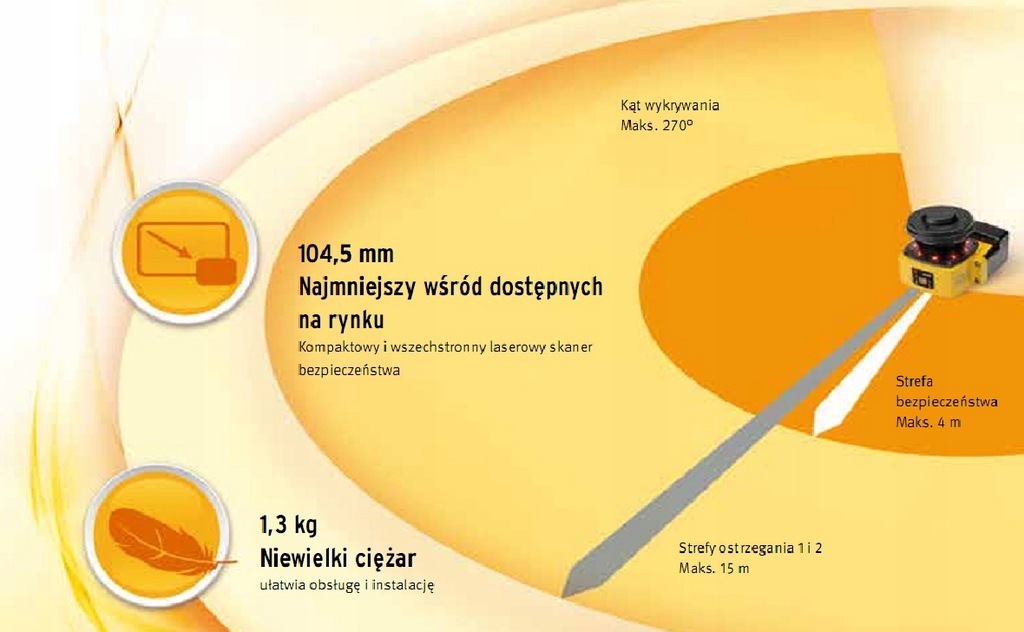

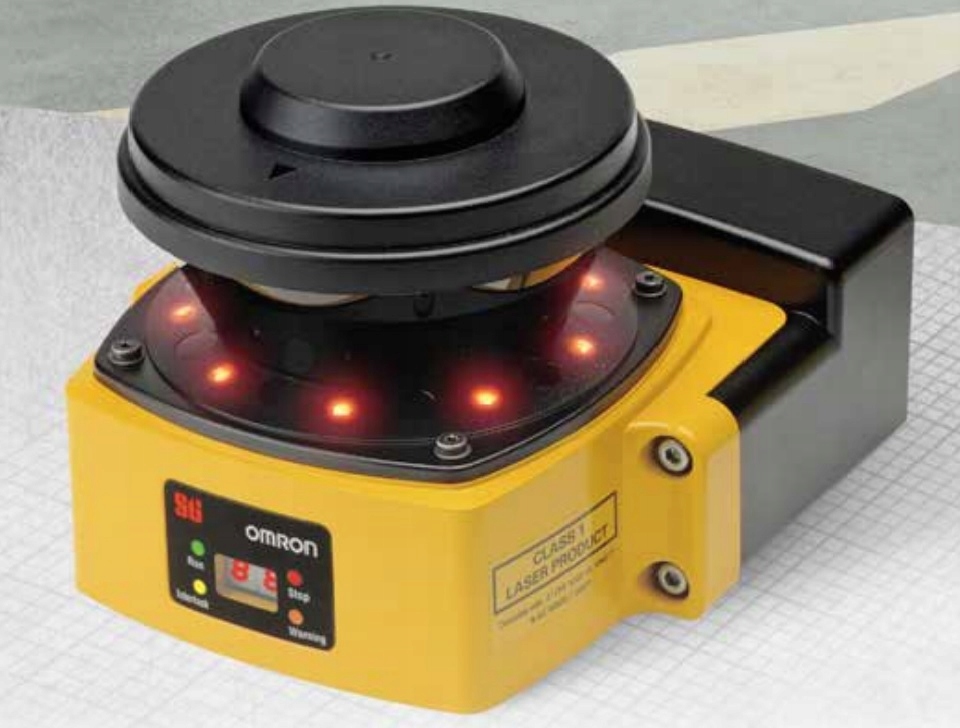

Laserowy skaner bezpieczeństwa Omron OS32C to najmniejszy na świecie wszechstronn zabezpieczenieobszaru niebezpiecznego. Wyróżnia się łatwością obsługi i instalacji oraz niskim poborem energii. Niewielkie rozmiary umożliwiają instalację w miejscach, gdzie dostępna jest tylko ograniczona przestrzeń, np. w pojazdach kierowanych automatycznie. Kąt wykrywania do 270° umożliwia obsługę obu stron przy użyciu zaledwie jednego skanera

SKANER UŻYWANY ---NIE WIEM CZY SPRAWNY KUPUJESZ NA SWOJĄ ODPOWIEDZIALNOŚĆ

ZAINTERESOWANYM WYŚLĘ WIĘCEJ ZDJĘĆ  PRZEDMIOTU NA MAILA

Typ czujnika                                           Skaner laserowy do systemów bezpieczeństwa typu 3

Kategoria bezpieczeństwa                     PLd/kategoria bezpieczeństwa 3 (ISO 13849-1)

Zdolność wykrywania Konfigurowalna; obiekty nieprzezroczyste o średnicy 30, 40, 50 lub 70 mm (odbicie 1,8% lub większe) (ustawienie domyślne: 70 mm)

Strefa monitorowania                             Liczba grup monitorowanych stref: (strefa bezpieczeństwa + 2 strefy ostrzegawcze) x 70 grup

Zakres działania OS32C-_:                    strefa bezpieczeństwa maks. 3 m; strefa ostrzegawcza maks. 10 m

OS32C-_-4M:                                         strefa bezpieczeństwa maks. 4 m; strefa ostrzegawcza maks. 15 m

Kąt wykrywania 270°

Czas reakcji                                           Czas reakcji od ZAŁ. do WYŁ.: od 80 ms (2 skanowania) do 680 ms (do 17 skanowań)*1

Czas reakcji                                            od WYŁ. do ZAŁ.: Czas reakcji od ZAŁ. do WYŁ. + 100 ms do 60 s (konfigurowany)

*1 Tolerancja na zanieczyszczenia        zwiększy czas wykonania każdego skanowania o 6 ms.

Napięcie międzyprzewodowe                 24 VDC +25%/-30% (pulsacja p-p maks. 2,5 V)*2

*2 Informacje dotyczące źródła zasilania można znaleźć w przeznaczonym dla użytkowników skanera OS32C podręczniku nr Z296-E1...

Pobór mocy Normalne działanie:           maks. 5 W, typowo 4 W (bez obciążenia wyjściowego)*3

Tryb gotowości:                                      3,75 W (bez obciążenia wyjściowego)

*3 Prąd znamionowy skanera OS32C wynosi maks. 1,025 A (OS32C 210 mA + obciążenie OSSD A + obciążenie OSSD B + obciążenie wyjścia pomocniczego + obciążenie wyjścia ostrzegawczego +

wejścia funkcyjne). Wejścia funkcyjne to: wejście EDM …50 mA, wejście uruchamiania …20 mA, wejście stanu gotowości …5 mA, wejście strefy X …5 mA × 8 (osiem wejść wyboru grupy stref).

Wyjście bezpieczeństwa (OSSD) 2 tranzystory PNP, maks. prąd obciążenia 250 mA, maks. napięcie szczątkowe 2 V, maks. pojemność obciążenia 2,2 μf, maks. prąd upływu 1 mA*3,*4,*5

*4 Napięcie wyjściowe jest równe napięciu wejściowemu — 2,0 VDC. *5 Całkowity pobór prądu dwóch skanerów OSSD, wyjścia pomocniczego i wyjścia ostrzegawczego nie może przekraczać 700 mA.

Wyjście pomocnicze

(poza systemem bezpieczeństwa)

Tranzystor NPN/PNP, maks. prąd obciążenia 100 mA, maks. napięcie szczątkowe 2 V, maks. prąd upływu 1 mA*4,*5,*6

*6 Polaryzację wyjścia (NPN/PNP) konfiguruje się za pomocą narzędzia konfiguracyjnego.

Wyjście ostrzegawcze

(poza systemem bezpieczeństwa)

Tranzystor NPN/PNP, maks. prąd obciążenia 100 mA, maks. napięcie szczątkowe 2 V, maks. prąd upływu 1 mA*4,*5,*6

Tryb pracy wyjścia Automatyczne uruchamianie, blokada uruchamiania, blokada uruchamiania/ponownego uruchamiania

Wejście Monitorowanie urządzeń

zewnętrznych (EDM)

ZAŁ.: zwarcie 0 V (prąd wejściowy 50 mA), WYŁ.: otwarty

Uruchomienie ZAŁ.: zwarcie 0 V (prąd wejściowy 20 mA), WYŁ.: otwarty

Wybór strefy ZAŁ.: zwarcie 24 V (prąd wejściowy 5 mA), WYŁ.: otwarty

Gotowość ZAŁ.: zwarcie 24 V (prąd wejściowy 5 mA), WYŁ.: otwarty

Typ połączenia Kabel zasilania: 18-stykowe minizłącze elastyczne

Kabel komunikacyjny: złącze 4-stykowe M12

Połączenie z komputerem Komunikacja: sieć Ethernet

Wskaźniki Wskaźnik RUN: zielony, wskaźnik STOP: czerwony, wskaźnik blokady: żółty, wskaźnik wyjścia ostrzegawczego: pomarańczowy,

wyświetlacz stanu/diagnostyczny: 2 siedmiosegmentowe wyświetlacze LED, wskaźniki wkroczenia: 8 czerwonych diod LED

Klasa obudowy IP65 (IEC 60529)

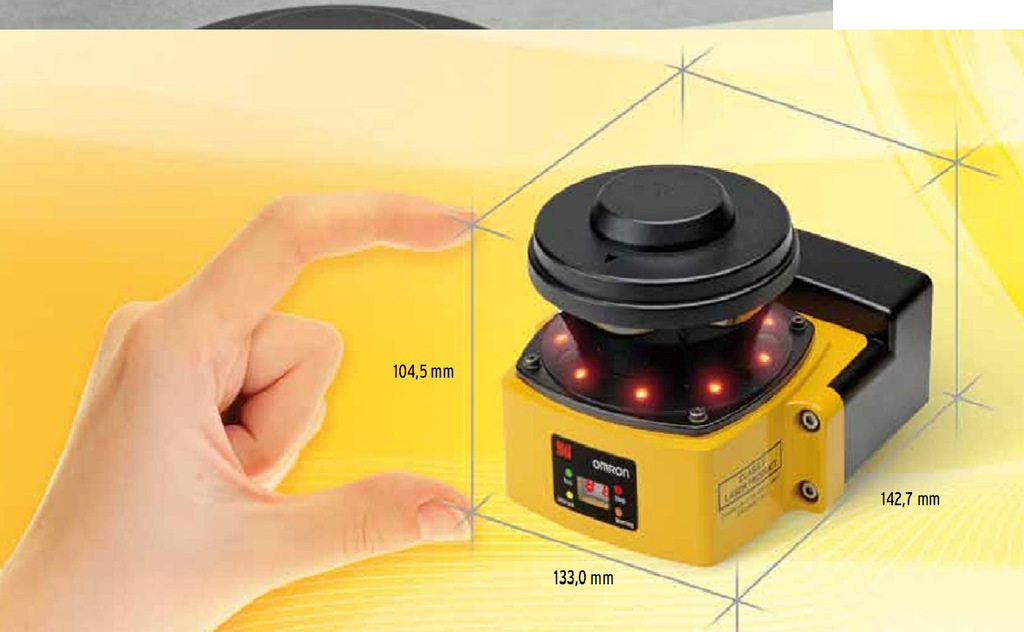

Wymiary (dł. × szer. × wys.) 133,0 × 104,5 × 142,7 mm (bez kabla)

Masa (tylko główne urządzenie) 1,3 kg

Zatwierdzenia Certyfikat wydany przez: TÜV Rheinland, UL

Główne normy: IEC61496-1/-3 (typ 3), IEC61508 (SIL2), ISO13849-1:2008 (kategoria 3, poziom wydajności d), UL508, UL1998
