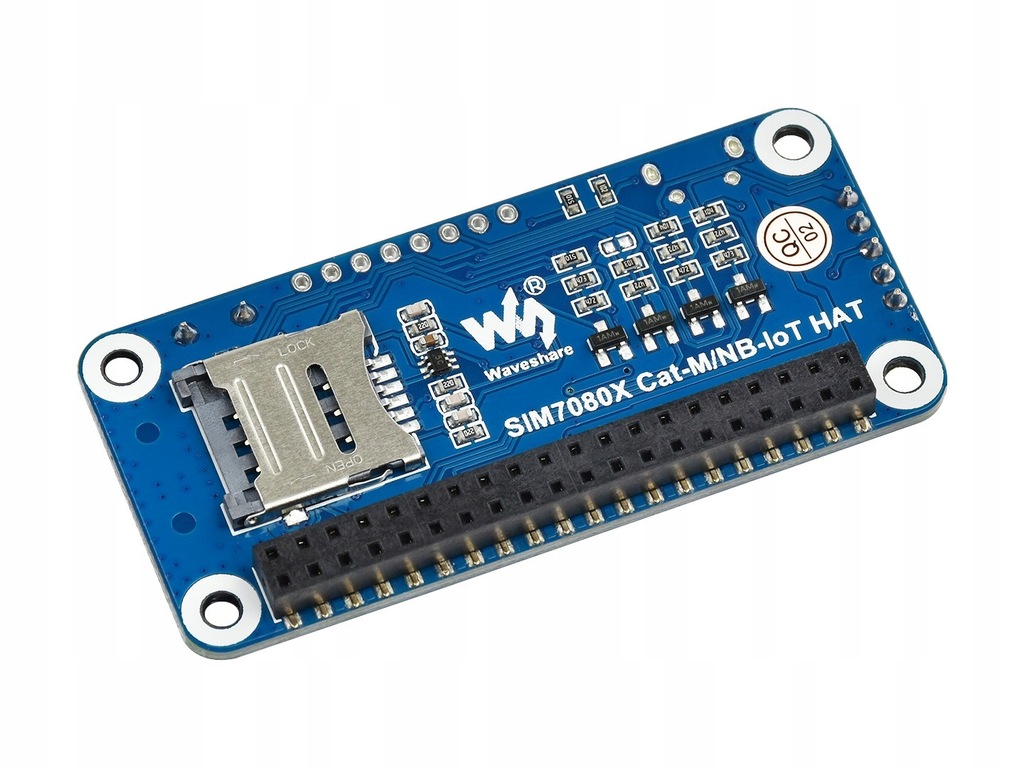

SIM7080G Cat-M/NB-IoT HAT - moduł NB-IoT i GNSS dla Raspberry Pi

Opis

Moduł z SIM7080G przeznaczony do współpracy z Raspberry Pi. Umożliwia wykorzystanie komunikacji w standardzie NB-IoT oraz Cat-M, a także pozycjonowania z wykorzystaniem systemów GNSS, takich jak GPS, GLONASS, BeiDou i Galileo. Można nim sterować za pomocą poleceń AT i obsługuje protokoły komunikacyjne, takie jak HTTP, MQTT, LWM2M, COAP itp. Ze względu na małe opóźnienia, niski pobór mocy i duży zasięg, jest idealnym wyborem do zastosowań IoT jak inteligentne czujniki, śledzenie zasobów i zdalne monitorowanie.

Moduł ma zintegrowany układ konwertera poziomów napięcia, trzy diody LED sygnalizujące pracę oraz gniazdo kart nano SIM. Jest kompatybilny z systemami 3,3 V i 5 V. Pełna dokumentacja wraz z przykładami dostępna jest na stronie Wiki produktu.

Właściwości

• Pasmo częstotliwości:
• NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
• Cat-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
• GNSS: GPS, GLONASS, BeiDou, Galileo
• Szybkość przesyłania danych:
• NB-IoT (Kbps): 136(DL)/150(UL)
• Cat-M (Kbps): 589(DL)/1119(UL)
• Protokoły: TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
• Zasilanie: złącze USB
• Karta SIM: nano SIM NB-IoT/Cat-M (1,8 V)
• Złącze u.FL anteny GNSS i LTE
• Wskaźnik LED sieci i ładowania
• Napięcie pracy: 3,3 V, 5V
• Napięcie zasilania: 5 V
• Pobór prądu: 39 mA (praca), 10 mA (bezczynność), 1,2 mA (tryb uśpienia), 3,2 uA (PSM)
• Wymiary: 65 x 30,2 mm

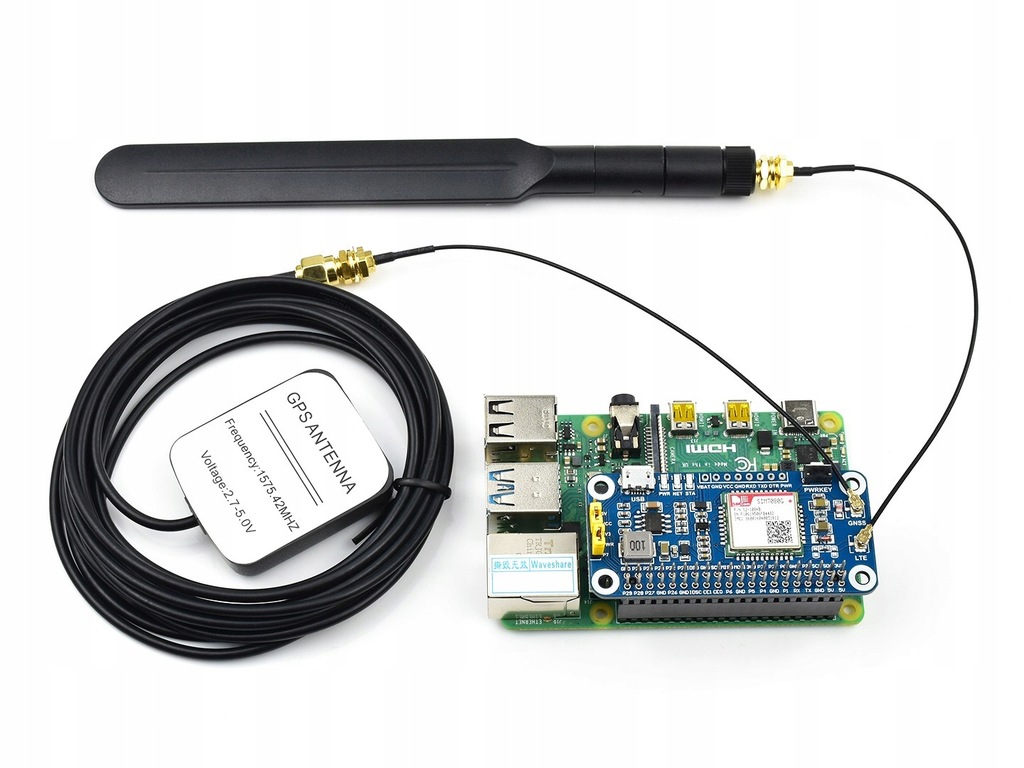

W zestawie

• Moduł SIM7080G Cat-M/NB-IoT HAT
• Antena LTE
• Antena GNSS
• Złącze żeńskie 2x20-pin
• Przewód USB typu A do MicroUSB
• Zestaw śrub
