SIŁOWNIK ZAWORU MIESZAJĄCEGO 3-4D + ADAPTER

                                                 WOMIX

                                                  MP 06

                                       KATALOG: 401001

                                     EAN: 5902052100118

W cenę zakupu wliczony jest również i adapter A 061 o numerach katalogowych 401061, zapewnia sterowanie zaworów 3 i 4 drogowym.

                                        Dane techniczne:

Napięcie zasilania:  MP 06 - 230 V, 50/60 Hz lub 24 V, 50/60Hz

Pobór mocy:  3,5W, 3,5VA

Podłączenie:  Przewód, 3 x 0,75mm , Długość - 2m

Moment obrotowy:  MP 06 - 6 Nm (dla napięcia nominalnego)

Kąt obrotu: 90 Stopni, nieregulowany

Czas obrotu o kąt 90:  MP 06 - 60 lub 135 sekund dla 50Hz

Poziom głośności:  max. 35 dB (A)

Wskaźnik położenia: położony na obudowie pod rączką

Przełącznik pracy ręcznej

Klasa ochrony:  II

Stopień ochrony:  IP 40 0

Zakres temperatury pracy:  0 - 50 C

Waga:  350 g

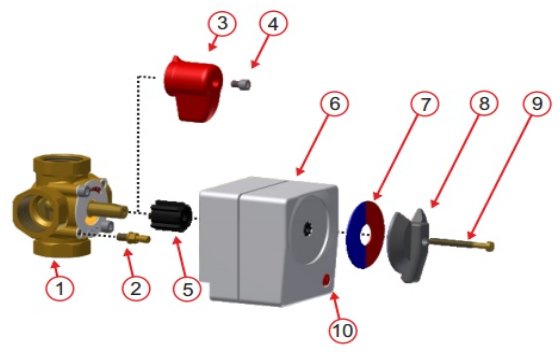

1.  Ustawić zawór mieszający w pozycji zamkniętej (0 na skali) lub otwartej (10 na skali).
2.  Z zaworu mieszającego [1] wykręcając śrubę [4] zdjąć rączkę [3].
3.  Wkręcić mosiężną śrubę uniemożliwiającą obrót siłownika wokół własnej osi [2] w korpus zaworu mieszającego [1].
4.  Na grzyb zaworu nałożyć adapter [5].
5.  Na adapter [5] nałożyć siłownik [6], tak aby śruba [2] trafiła w wycięcie kanałowe znajdujące się od dołu siłownika.
6.  Na siłownik [6] nałożyć skalę [7]. O poprawnym położeniu skali decyduje sposób montażu zaworu w instalacji. W przypadku gdy ruch grzyba w prawo zamyka zawór skalę należy odwrócić o 180 stopni tak aby część niebieska była z prawej strony.
7. Nałożyć rączkę [8].
8. Całość skręcić śrubą [9]. Przełącznik pracy ręcznej/automatycznej [10] umożliwia nam sprawdzenie poprawności zamontowania siłownika
