Funkcja:1. Ten motoreduktor prądu stałego wykorzystujący wszystkie metalowe przekładnie jest odporny na zużycie, cichy i ma długą żywotność

2. Stojan i wirnik cewki z czystej miedzi, odporność na hamowanie i przewodność są wzmocnione, w związku z czym zwiększa się skręt silnika

3. Zabezpieczenie nadprądowe, ten bezszczotkowy silnik automatycznie odetnie zasilanie, gdy prąd osiągnie 3A, jest bardzo elastyczny

4. Zastosuj wysokotemperaturowy olej smarowy, który ma właściwości niskiego tarcia, redukcji hałasu i powolnego wzrostu temperatury, co poprawia żywotność przekładni

5. Wbudowane w środku dwa magnesy charakteryzują się wysoką remanencją, wysoką koercją, wysoką energią magnetyczną, wysoką wydajnością i dużym skrętem, co może poprawić wydajność silnika

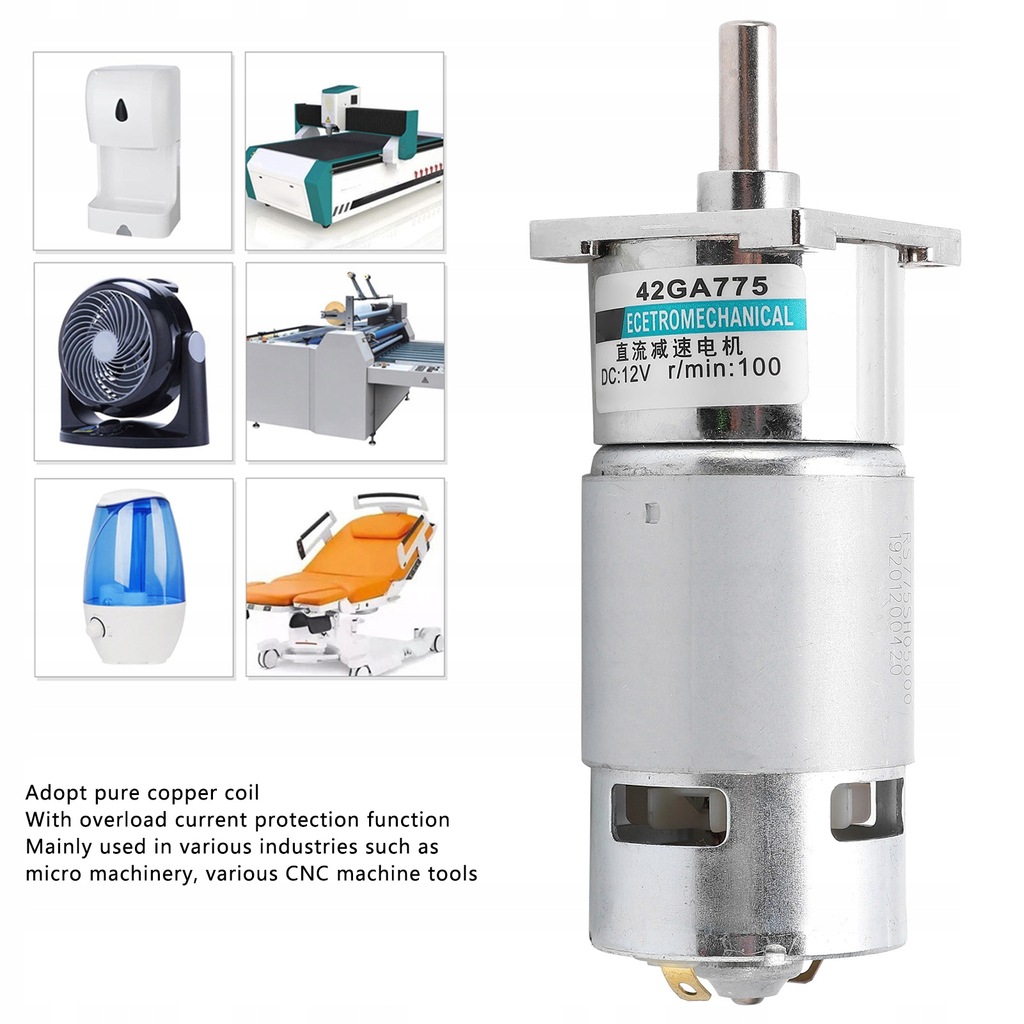

6. Stosowany w różnych robotach, zrobotyzowanych rękach, zautomatyzowanych liniach produkcyjnych, sterowaniu ruchem anteny, sterowaniu ruchem obrotnicy, różnych obrabiarkach CNC, przyrządach pomiarowych o wysokiej dokładności, elektronicznym sprzęcie produkcyjnym, sprzęcie farmaceutycznym, maszynach finansowych, przemyśle wojskowym

. Silnik z przekładnią prądu stałego Mały, niska

. Silnik z przekładnią prądu stałego Mały, niska

. Silnik z przekładnią prądu stałego Mały, niska

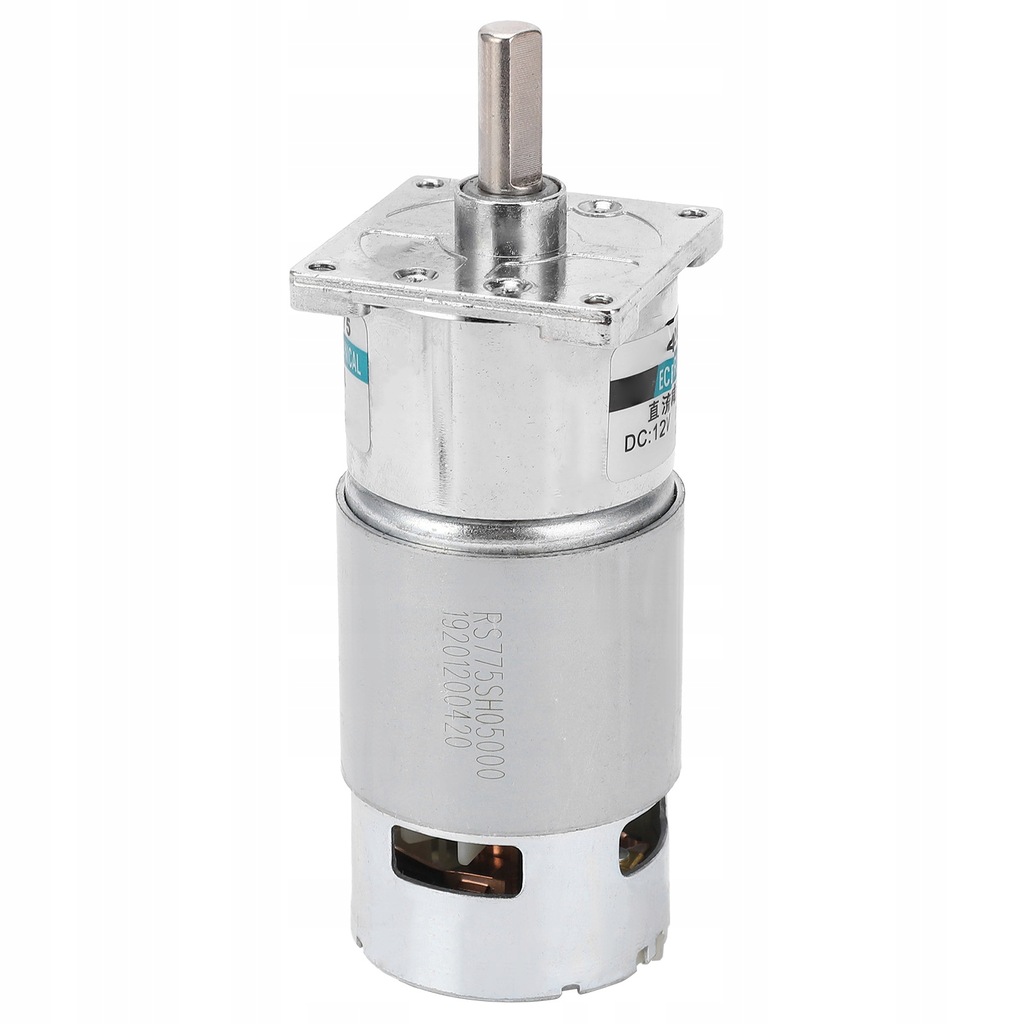

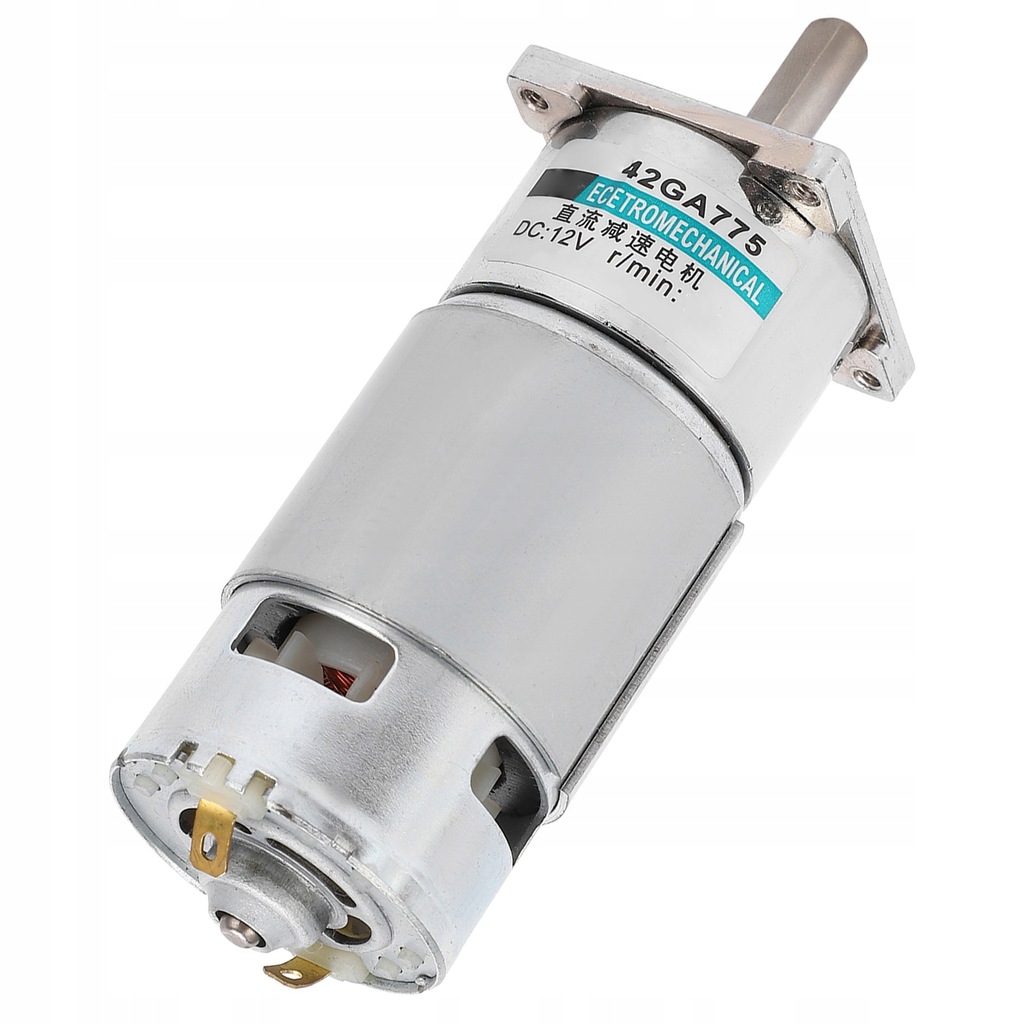

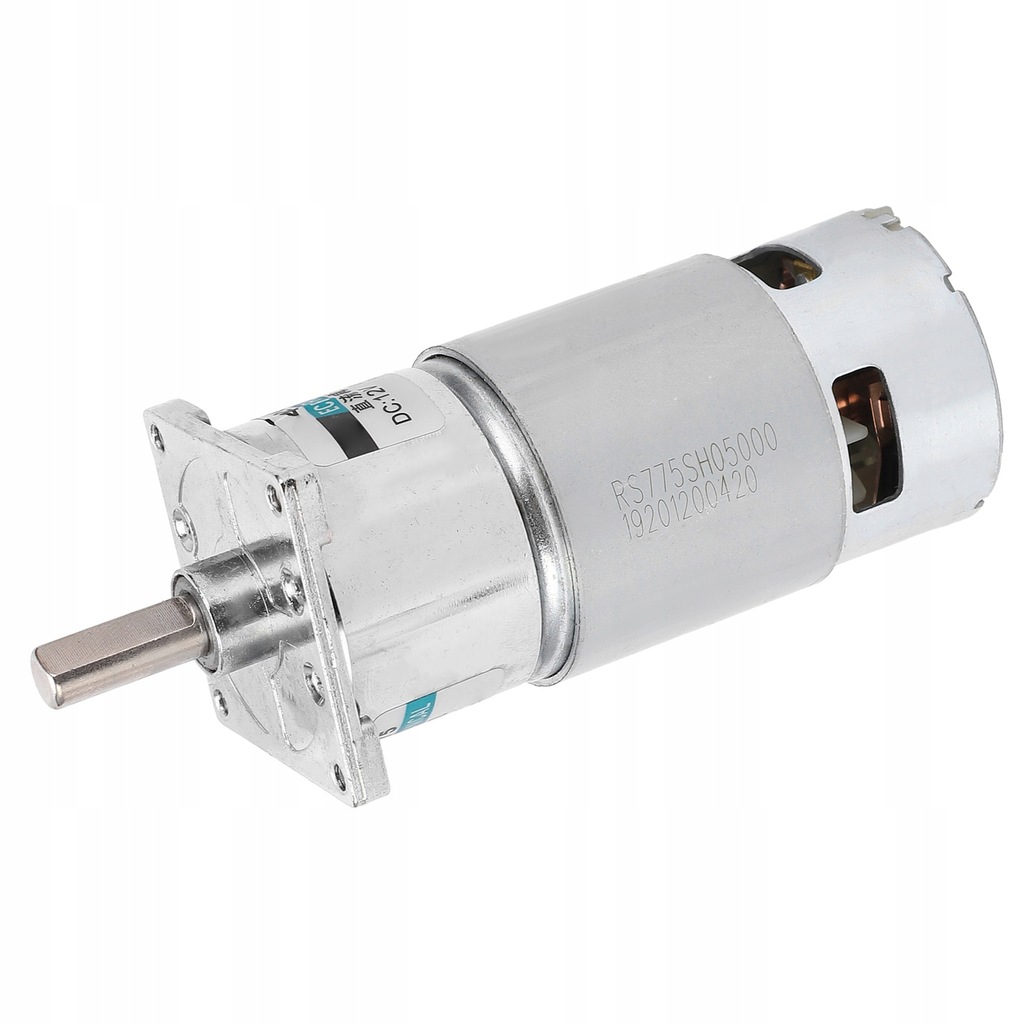

Specyfikacja:Typ artykułu: Silnik z przekładnią prądu stałego

Model: XD-42GA755

Materiał: miedź

Rozmiar wału wyjściowego: ok. 8 x 20 mm / 0,3 x 0,8 cala

Rezystancja izolacji: Po znamionowej pracy silnika w normalnej temperaturze i wilgotności, podczas pomiaru rezystancji izolacji pomiędzy cewką a obudową silnika za pomocą miernika rezystancji DC500V nie przekracza ona 20MΩ

Wytrzymywane napięcie izolacji: Po znamionowej pracy silnika w normalnej temperaturze i wilgotności, pomiędzy osłonami cewki na jedną minutę przykładane jest napięcie 50 Hz lub 60 Hz, a nieprawidłowość wynosi 1500 V.

Wzrost temperatury: Normalnym jest zainstalowanie skrzyni biegów lub równoważnego radiatora i prowadzenie pracy znamionowej w normalnej temperaturze i wilgotności, stosując metodę oporową do pomiaru wzrostu temperatury cewki poniżej 70 ℃

Klasa izolacji: klasa B (130 ℃)

Środowisko pracy Temperatura: Silnik: -10 ~ + 40 ℃ (bez oblodzenia)

Użyj wilgotności otoczenia: 85% lub mniej (bez kondensacji)

CW/CCW: Tak

Regulacja prędkości: Tak

Model Napięcie (DC/V) Prędkość bez obciążenia (rpm/min) Prąd bez obciążenia (A) Prędkość obciążenia (rpm/min) Moment ładowania (kgf·cm) Współczynnik redukcji (1:00) Moc (W)

XD-42GA755 12 V 100 0,5 93 4,58 50 25

150 0,5 128 3,06 33,3 25

200 0,5 175 2,29 25 25

300 0,5 245 1,53 16,6 25

500 0,5 435 0,93 10 25

600 0,5 535 0,76 8,3 25 Uwagi:

1 Przeciążenie i zablokowanie wirnika:

Kiedy silnik pracuje, wytwarza ciepło w wyniku konwersji energii zachodzącej wewnątrz cewki i żelaznego rdzenia, a temperatura stopniowo wzrasta. Obciążenie mieści się w zakresie znamionowym, wytwarzanie i odprowadzanie ciepła jest zrównoważone, a cewka silnika nie zostanie spalona. Będzie to jednak powodować nagrzewanie się w przypadku przeciążenia i zablokowania wirnika. Gdy czas pracy jest zbyt długi, warstwa izolacyjna na emaliowanym przewodzie cewki ulega rozpuszczeniu, powodując zwarcie pomiędzy emaliowanymi przewodami i spalenie silnika.

2 Podczas jazdy z małą prędkością:

W silnikach prądu stałego powszechnie stosuje się szczotki węglowe. Obracający się komutator ociera się o szczotki węglowe, wytwarzając iskry na nacięciach komutatora. Gdy silnik pracuje z niską prędkością, proszek ze szczotek węglowych, który łatwo powstaje w wyniku tarcia między komutatorem a szczotką węglową, będzie gromadził się w szczelinie komutatora, powodując zwarcie i spalanie silnika i sterownika. Proszę zachować szczególną ostrożność.

3 środki ostrożności dotyczące kontrolera PWM:

Przy zastosowaniu sterownika PWM szczotki węglowe mają krótszą żywotność niż w stanie napięcia znamionowego (lub napięcia stałego). Ponadto w zależności od częstotliwości użytkowania szczotki węglowe mogą szybko się zużywać. Częstotliwość sterowania PWM silników prądu stałego wynosi zazwyczaj 10–20 kHz, a wielokrotne włączanie i wyłączanie podczas sterowania PWM może oszczędzać energię. Części użyte w silniku mają jednak podobną częstotliwość użytkowania, co powoduje rezonans i ciepło. Proszę zwrócić pełną uwagę na użytkowanie.

W stanie sterowania PWM, podczas korzystania z wbudowanego silnika kondensatora elektrolitycznego, silnik może nie obracać się z określoną stałą częstotliwością. Spróbuj użyć warystora, aby ukryć silnik. (Konieczne jest wykonanie powiązanych testów)

4 Informacje dotyczące bezwładności i hamowania:

Po wyłączeniu silnika wirnik będzie nadal się obracał z powodu bezwładności, która jest bezwładnością silnika prądu stałego. Jeśli chcesz natychmiast zatrzymać obrót, możesz po wyłączeniu zasilania zewrzeć zaciski dodatni i ujemny. Zastosowanie tego rodzaju hamulca polega na wykorzystaniu silnika do wytwarzania energii elektrycznej (prądu wstecznego). Prąd może chwilowo wzrosnąć i skrócić żywotność.

5 Obróbka silnika podłogowego:

Ponieważ płytka magnetyczna jest materiałem kruchym, silnik prądu stałego może uszkodzić płytkę magnetyczną po jej upadku, powodując zablokowanie silnika i poparzenia. Nie używaj silnika po wylądowaniu na dużej wysokości.

. Silnik z przekładnią prądu stałego Mały, niska

. Silnik z przekładnią prądu stałego Mały, niska

. Silnik z przekładnią prądu stałego Mały, niska

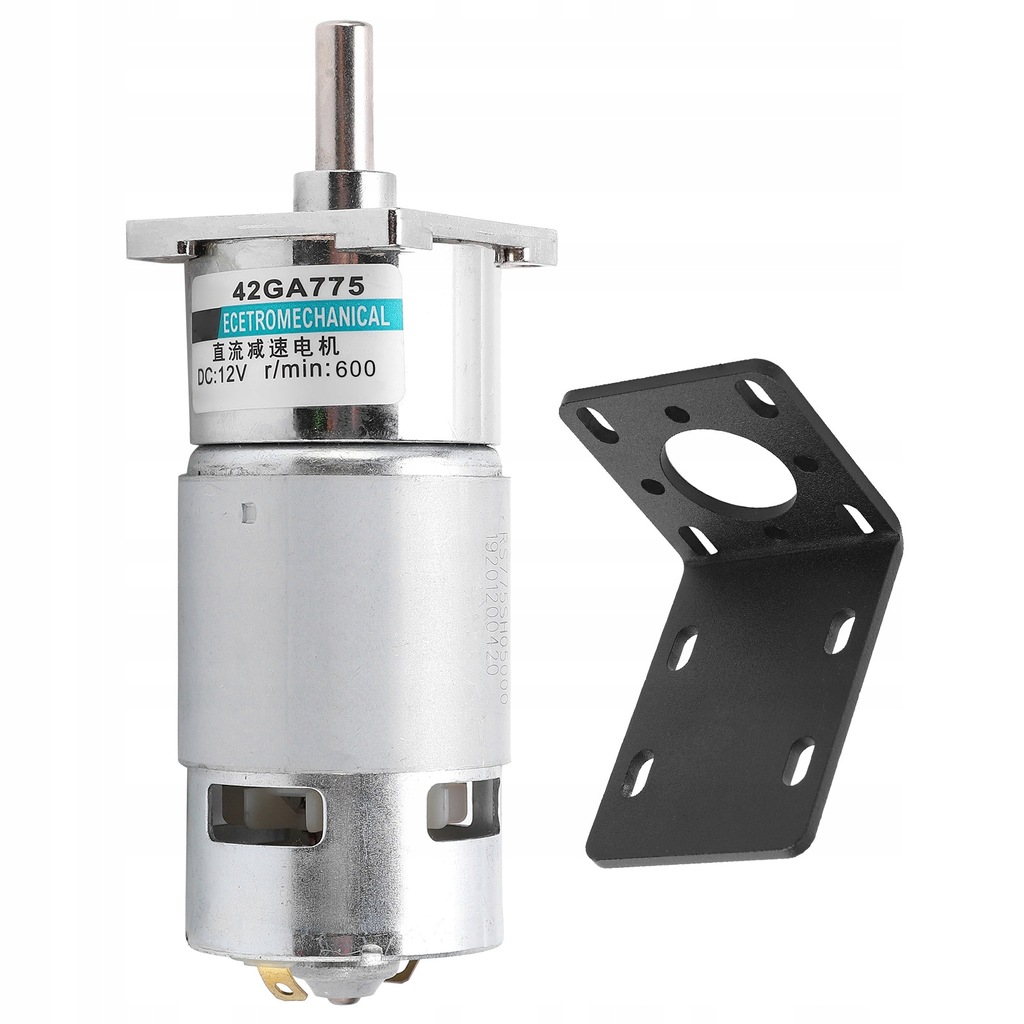

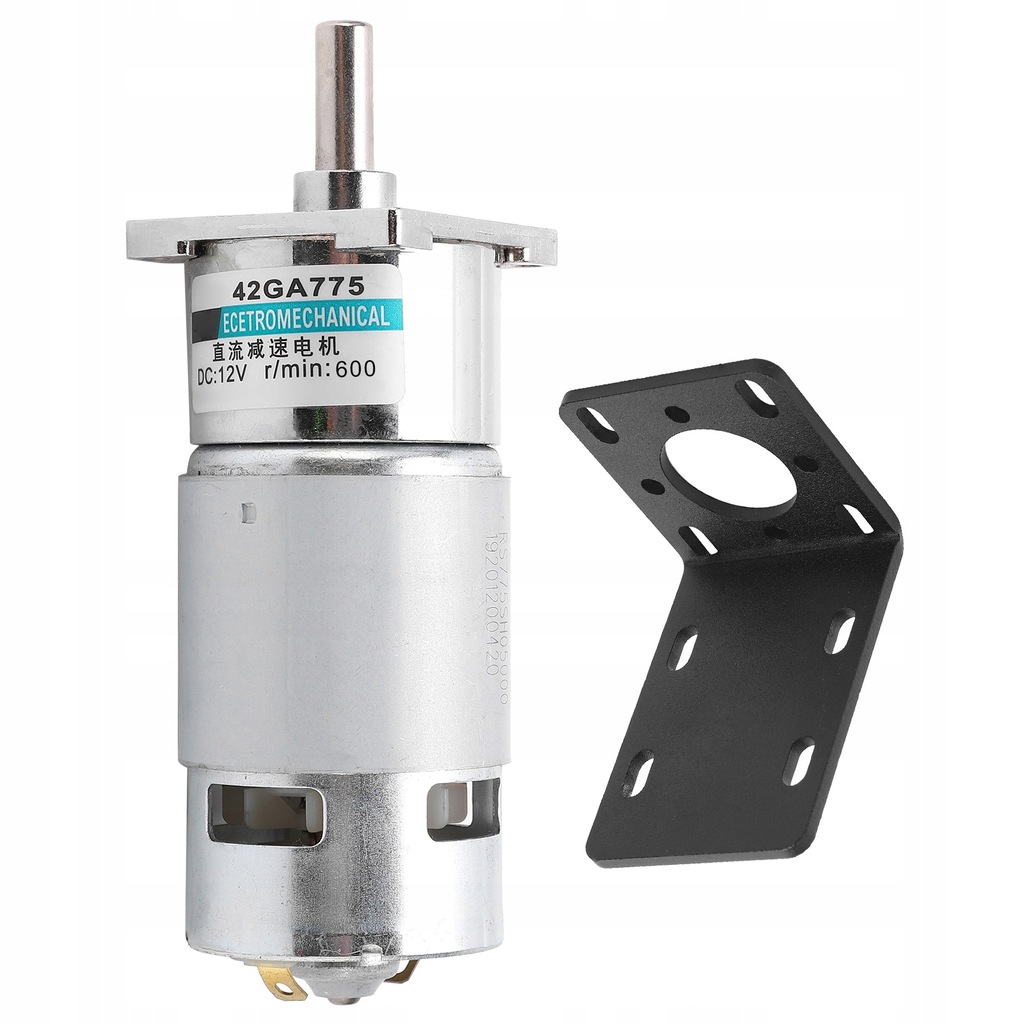

Lista pakietów:1 x silnik z przekładnią prądu stałego

1 x wspornik
