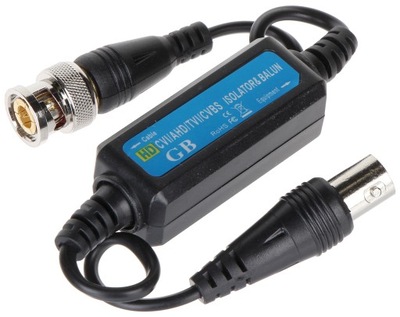

SEPARATOR WIDEO SV-1000P STANDARD: PAL,

SV-1000P

SV-1000P przeznaczony jest do dodatkowego zabezpieczenia w instalacjach telewizji przemysłowej kamer i innych urządzeń chroniąc je przed różnicą potencjałów pomiędzy urządzeniami w instalacji

Urządzenie eliminuje zakłócenia przy przesyłaniu sygnału na odległość kilkuset metrów

Podłączenie separatora wideo SV-1000P według poniższego schematu (rys.1) pozwala wyeliminować zakłócenia powstałe na skutek różnicy potencjałów pomiędzy masą kamery a masą monitora

Napięcie wynikające z tej różnicy potencjałów może się dodawać do napięcia sygnału użytecznego

Są to zakłócenia o niskiej częstotliwości objawiające się np. czarnymi pasami wolno przesuwającymi się w pionie

Standard:

CVBS - PAL / NTSC

Liczba wejść:

1 szt. BNC

Liczba wyjść:

1 szt. BNC

Impedancja wejściowa:

75 Ω

Impedancja wyjściowa:

75 Ω

Separacja galwaniczna (optyczna) między wejściami a wyjściami sygnałowymi:

1000 V szczytowe

Separacja galwaniczna między zasilaniem a wejściami i wyjściami sygnałowymi:

1000 V szczytowe

Wzmocnienie regulowane:

-5 dB ... +5 dB

Szerokość pasma:

9 MHz / 1 Vpp

Zniekształcenia nieliniowe:

0.75 % (f=3.58MHz, Vin=1Vpp)

Montaż:

Do ściany

Zasilanie:

12 V DC / 80 mA

Waga:

0.095 kg

Wymiary:

61  x 120  x 30 mm

Producent / Marka:

DELTA

Gwarancja:

3 lata

CE

Instrukcja PL

Instrukcja EN
