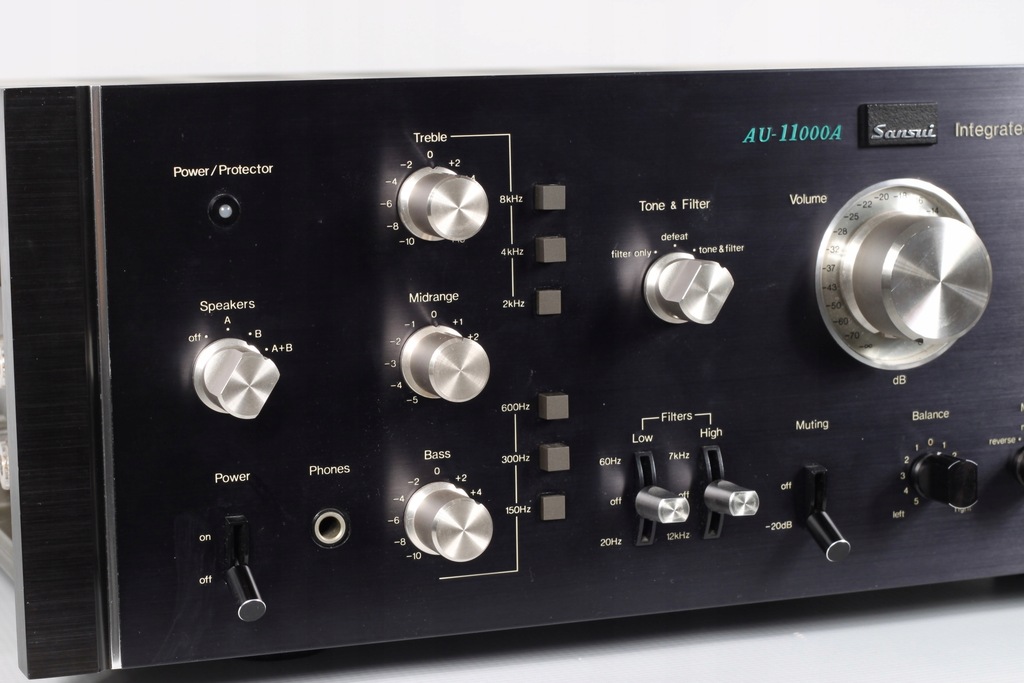

SANSUI AU-11000 A INTEGRA

Najwyższy model Sansui grający w klasie A

Stan optyczny i techniczny bdb, wszystkie części oryginalne, gniazdo sieciowe oraz terminale głośnikowe zostały wymienione. Posiada dwa bdb wbudowane przedwzmacniacze gramofonowe z czego jeden posiada regulację pod odpowiednią wkładkę z 3 różnymi opcjami obciążenia (30, 50 lub 100 omów) Przedwzmacniacz gramofonowy jest wyjątkowo dobry, dźwięk jest bujny z bardzo słodko brzmiącym górnym zakończeniem i kontrolowanym basem.

Ze względu na wagę preferowany odbiór osobisty (wysyłka możliwa po wcześniejszym ustaleniu warunków)  możliwość odsłuchu na miejscu.

tel. kontaktowy 530 621112 lub maliem jaso71@op.pl

Sansui AU-11000 to wzmacniacz zintegrowany zbudowany jak czołg przez japońskiego producenta elektroniki audio Sansui połowie lat 70. XX wieku. Wzmacniacz jest znany w całej audiofilskiej społeczności ze względu na wysoką moc wyjściową i niskie całkowite zniekształcenia harmoniczne (THD).

AU-11000 ma moc wyjściową 110 watów na kanał i był jednym z pierwszych domowych wzmacniaczy audio, które wykorzystywały wiele tranzystorów na kanał przy użyciu metody "Push-Pull", aby zwiększyć moc wzmacniacza. AU-11000 wykorzystuje niezależne obwody w procesie wzmacniania, w taki sposób, że każdy poszczególny kanał ma swoje własne obwody. Oznacza to, że wszystko, od zasilacza po płytkę kontrolną odchylenia, ma dwa identyczne i niezależne obwody na kanał, aby oddzielić dwa kanały stereo. Minimalizuje to również całkowite zniekształcenie harmoniczne (THD) we wzmacniaczu do 0,08%.

AU-11000 ma własne zabezpieczenie zasilania wbudowane we wzmacniacz. Kiedy przełącznik zasilania jest ustawiony w pozycji "ON", lampka zasilania zapala się na zielono przez sekundę i świeci na czerwono przez kilka sekund, aż zespół obwodów zabezpieczających potwierdzi, że można bezpiecznie włączyć zasilanie. Po zakończeniu, lampka zasilania zmienia kolor na zielony, dopóki wzmacniacz nie zostanie wyłączony. AU-11000 ma również swój własny schemat blokowy wydrukowany na górnej przedniej obudowie.

Sansui zaprojektował AU-11000 z końcówkami wejściowymi, wyjściowymi i głośnikowymi po bokach urządzenia. Tył urządzenia ma tylko przewód zasilający i gniazdka.

AU-11000 ma takie funkcje, jak logarytmiczna regulacja głośności, 3-pozycyjny muting z ustawionym poziomem głośności, przełącznik wyciszenia -20 dB, 3-pozycyjne filtry górno-dolne, 3-pasmowy liniowy bas / średni / najwyższy sygnał, 3 opcjonalne częstotliwości ustawienia kontroli basów i tonów wysokich, 3-pozycyjny wybór tonów, głośniki A i B, sterowanie wejściem / wyjściem taśmy, 5-pozycyjny przełącznik mono-stereo, wejście tunera, 2 wejścia pomocnicze, 2 wejścia phono, 2 tylne "zawsze włączone" gniazdka zasilające i 1 komutowane gniazdo zasilania, które jest sterowane przez główny przełącznik zasilania urządzenia. Jest wejście XLR dla Taśmy 2 i sprężynowe złącze uziemiające.

Istnieje kilka odmian Sansui AU-11000. Wiele jednostek ma takie same wewnętrzne komponenty, jak słabsze jednostki AU-9900, takie jak płytka odchylania [F-2580] i płyta zasilacza [F-2566], chociaż AU-11000 ma dużo większe kondensatory mocy. Niektóre jednostki mają "A" na końcu numeru modelu (AU-11000A), co wskazuje, że ma 120 W na kanał i liniową regulację głośności.

W środowisku audio  jest wiele dyskusji na temat prawidłowego ustawienia przesunięcia prądu stałego i natężenia prądu w wzmacniaczu. To nie jest coś dla przeciętnego majsterkowicza lub majsterkowicza i powinno być wykonywane przez wykwalifikowanego technika.

AU-11000 z płytką polaryzacyjną F-2580 można regulować za pomocą instrukcji serwisowej. AU-11000 z płytką polaryzującą F-2583 mają VR01 i VR03 przełączane w obwodzie. VR02 i VR04, a także odpowiednio przełączane. Oznacza to, że miejsca przycięcia DC i przesunięcia prądu są przełączane ze sobą na F-2583, w porównaniu do F-2580.

Instrukcja serwisowa przedstawia tylko prawidłowe ustawienia F-2580. Zdjęcie po prawej pokazuje prawidłową ilustrację F-2583.

AU-11000 wykorzystuje 8 tranzystorów mocy wyjściowej w stylu TO-3, po 4 na kanał. 2 z 4 to tranzystory Sanken 2SC1116 [NPN], a pozostałe 2 to tranzystory Sanken 2SA747 [PNP]. Dwa z tych samych tranzystorów są sparowane razem na jednym obwodzie tranzystora mocy [F-2581] i są sparowane z identycznym obwodem przy użyciu 2 różnych tranzystorów mocy. Oba obwody działają razem, aby zasilać odpowiedni kanał za pomocą metody "Push-Pull", aby wytworzyć 110 watów na kanał. Dwa obwody tworzą każdy wzmacniacz mocy na kanał. To daje w sumie 8 tranzystorów mocy wyjściowej we wzmacniaczu.

Każdy kanał wzmacniacza ma wbudowany czujnik temperatury jako część obwodu ochrony zasilania. Jeśli wzmacniacz jest zbyt gorący, obwód ochrony zasilania nie pozwoli na włączenie wzmacniacza. Obwód zabezpieczenia zasilania ma (4) bezpieczniki 2Amp. Na płytce zasilacza znajdują się (4) bezpieczniki 7Amp [F-2566]. Ponieważ płyta zasilająca jest w rzeczywistości 2 identycznymi zasilaczami (1 na kanał), na każdym zasilaczu znajdują się 2 bezpieczniki.

Wewnątrz przedniej obejmy znajduje się śruba uziemiająca, która łączy ziemię z kilkoma płytkami elektronicznymi AU-11000. Jest to często pomijane podczas sprawdzania połączeń naziemnych.
