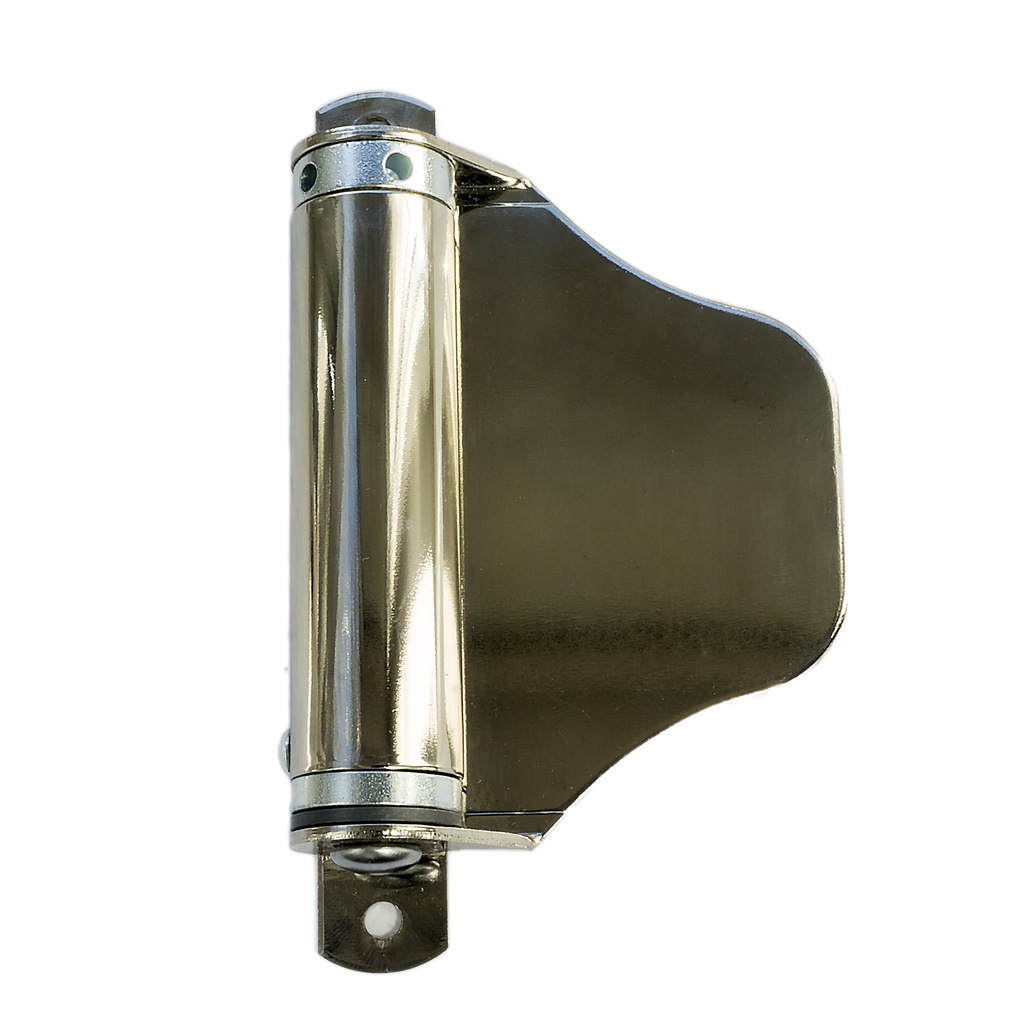

DICTATOR Samozamykacz zawiasowy PICCOLO, nikiel

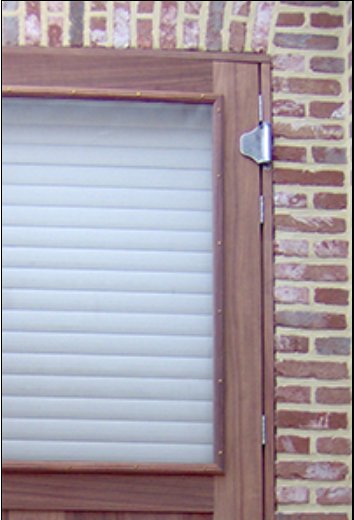

Proste, niezawodne rozwiązanie samozamykające odpowiednie do lekkich drzwi wewnętrznych, takich jak np. drzwi kuchenne, drzwi toaletowe, moskitiery, wewnętrzne drzwi w mieszkaniu/domu czy w biurze.

Podstawowe zalety PICCOLO:

• Jego niewielkie rozmiary i poręczna konstrukcja (bez dźwigni w postaci pręta) zapewnia optymalną siłę zamykania chroniąc zawias przed atakami wandalizmu

• Idealny do mocowania do wąskich ościeżnic.

• Siła sprężyny jest w pełni regulowana

• Siła sprężyny przenoszona jest na drzwi poprzez natłuszczony, śliski pierścień który chroni drzwi przed uszkodzeniem

• Istnieje możliwość zamontowania kilku zawiasów samozamykających Piccolo w celu zwiększenia siły zamykania

• W celu uzupełnienia różnic w wysokości pomiędzy drzwiami a ramą stosuje się specjalne podkładki dystansowe dostarczane w zestawie z każdym Piccolo

• Do otwarcia drzwi z zamontowanym PICCOLO potrzebna jest niewielka siła, dlatego dostosowana jest dla dzieci i osób starszych.

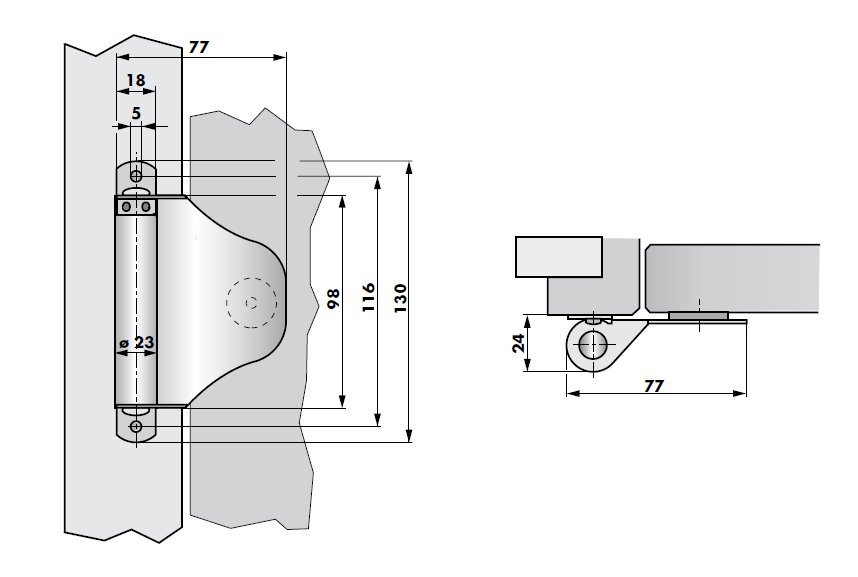

Montaż

Przykręć Piccolo do ramy za pomocą dwóch półokrągłych wkrętów. Następnie przymocować pierścień samosmarujący i podkładki do drzwi. Powinny one być przykryte płytką popychającą. Płyta dociskowa musi być zawsze ustawiona równolegle do skrzydła bramy. W przypadku drzwi wpuszczanych proszę wstawić dodatkowych podkładek dystansowych pod pierścieniem samosmarującym.

Sprężynę zamykającą napiąć sworzniem napinającym. Naprężenie wstępne nie powinno przekraczać pół obrotu (= 2 otwory) pierścienia nastawczego. Pierścień zabezpieczony jest w naprężeniu wstępnym. za pomocą śruby zabezpieczającej umieszczonej w otworze najbliższym tarczy pchającej.

Opakowanie zawiera:

• Zamykacz PICCOLO

• Podkładki dystansujące

• Śruby montażowe

• Klucz regulacyjny

• Instrukcja montażu/obsługi
