Ten adapter jest przeznaczony do konwersji protokołu MDB akceptujący banknoty (BA) i MDB Coin Changer (CC) na RS-232 protokół szeregowy. Jm działa jako podrzędny to główny wyłącznik. Master może być dowolnym systemem sterowania, który obsługuje RS-232 komunikacji szeregowej, na przykład PC.

Pracy:

Komunikacja master i slave opiera się na żądaniach master i odpowiedziach slave. Mistrz wysyła żądanie statusu (lub polecenie) do odpowiedzi IU i IU, wysyłając jego aktualny status. Typowa odpowiedź IU na żądanie mistrza (odpytywanie) składa się z nagłówka i bajtów danych. Jeśli nie ma działania BA lub CC, status jest jeden bajt, tylko nagłówek. Gdy IU odbiera dane z BA lub CC, wysyła nagłówek, a następnie bajty danych w odpowiedzi na żądanie statusu mistrza. Mistrz musi zawsze sondować (zapytanie) IU. Jeśli IU nie otrzyma zapytania od mistrza w zdefiniowanym przedziale czasowym lub IU nie rozpozna komunikatów głównych 10 razy z rzędu, zahamuje akceptację BA i CC. Po włączeniu zasilania akceptacja BA i CC jest hamowana.

Co to jest MDB I dlaczego potrzebuję MDB-RS232?

MDB oznacza "Multi-Drop Bus" i jest protokołem opracowanym przez automat sprzedający. Protokół "multi-drop Bus" (MDB) nie jest zgodny ze standardowym protokołem PC RS-232 i dlatego niezbędny jest interfejs sprzętowy i programowy. MDB-RS232 jest sterowanym mikroprocesorem interfejsem sprzętowym z wbudowanym oprogramowaniem układowym, które konwertuje protokół MDB na protokół RS232, a także wykonuje niezbędną konwersję napięcia. MDB-RS232 również zwalnia wymagania odpytywania, umożliwiając tym samym komputerowi wykonywanie innych zadań.

MDB-RS232 jest niezbędny do interfejsu standardowego standardu MDB automat sprzedający protokół do standardowego komputera PC, ponieważ:

• MDB wykorzystuje 11 bitów i dziewięć (9) bitowych bajtów.
• Wymagania dotyczące odpytywania dla różnych urządzeń MDB są nadmierne (20-200 ms).
• Niededykowany komputer PC nie może spełnić wymagań odpytywania.
• MDB-RS232 dba o wymagania odpytywania i generuje przerwanie na porcie szeregowym komputera.
• Ta metoda pozwala komputerowi wykonywać normalne operacje i reagować na zdarzenia związane z przerwami w buforze UART.
• Wszystkie dane z urządzenia MDB są dostępne dla komputera.
• Dodatkowo, wszystkie polecenia mogą być wysyłane do urządzenia MDB z komputera (np. Dozuj, napisz do karty inteligentnej itp.)

W MDB-RS232 interfejsy wszelkie MDB automat urządzenie (6-pin molex/5pin MTA) do komputera za pomocą portu szeregowego (DB-9). Przyszłe wsparcie może obejmować uniwersalną magistralę szeregową. Protokół MDB-RS232 jest zgodny ze standardowym protokołem RS-232.

Akceptory monet/dozowniki i waluta zagraniczna:

Każde urządzenie zgodne z MDB może być połączone z komputerem. Umożliwia to teraz przyjmowanie i rozdawanie wszelkich rodzajów monet, w tym waluty obcej i dolara Euro (jeśli są dostępne).

Czytnik kart inteligentnych

Dostęp do czytniki kart inteligentnych zgodnych z MDB jest teraz możliwy.

Jaka jest MDB-RS232 i RS232-MDB skrzynia adaptera?

Przed zamówieniem powinieneś dokładnie wiedzieć, jaka jest różnica, a następnie będziesz wiedział, jaki typ jest dokładnie taki, jaki musisz zamówić:

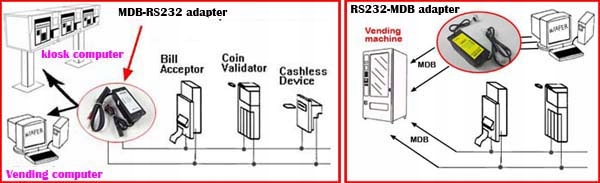

MDB-RS232 służy do podłączenia MDB akceptujący banknoty, monety walidatora, bezgotówkowe urządzenie płatnicze do komputera. Następnie zaprojektujesz oprogramowanie, które będzie działać na komputerze i będzie działać jako główny kontroler automatu.Na przykład rozwijasz maszynę informacyjną kiosku. Następnie musisz podłączyć akceptujący banknoty MDB, walidator monet do komputera, ale nie wiesz, jak podłączyć urządzenie płatnicze interfejsu MDB do komputera, ponieważ komputer ma tylko port RS232, nie MDB portu. następnie musisz zamówić adapter MDB-RS232 (Adapter MDB-PC).

RS232-MDB służy do podłączenia komputera do istniejącego automat sprzedający. następnie trzeba będzie zaprojektować oprogramowanie, które będzie działać na komputerze i pracować jako slave bezgotówkowe urządzenie płatnicze. a następnie komputer będzie działał jako bezgotówkowe urządzenie płatnicze to automat sprzedający.Na przykład, chcesz użyć komputera, aby dać kredyt płatniczy istniejący automat sprzedający, lub jeśli chcesz, aby połączenie internetowe z automat sprzedający i dać kredyt na automat sprzedający zdalnie, następnie musisz zamówić adapter RS232-MDB (adapter PC-MDB)
