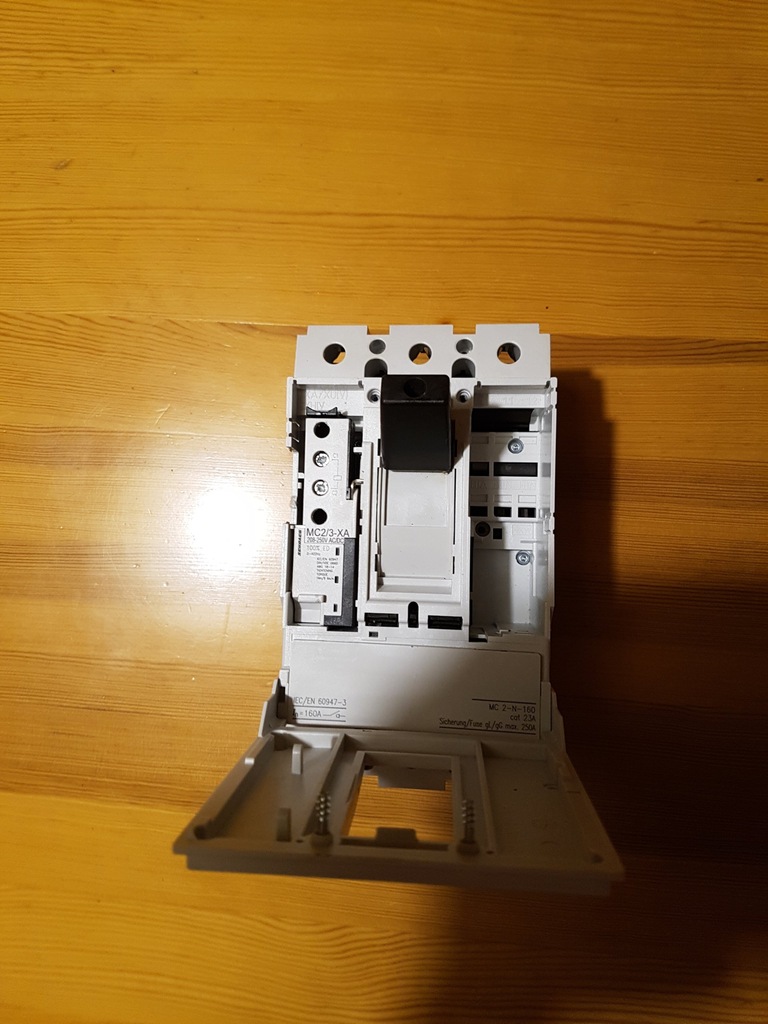

Rozłącznik SCHRACK MC-2-N 160A, 3-bieg. z wyzwalaczem MC2/3-XA

EAN-Code                                9004840386042

szerokość                                105,00mm

wysokość                                 184,00mm

Waga                                       2,35kg

Straty mocy                              19,70W

min. temp. otoczenia                -25°C

max. temp. otoczenia               60°C

elementy                                  rozłączniki z możliwością zdalnego wyzwalania

prąd znamionowy                     160A

styki główne                             3

wyzwalacz                                funkcja rozłącznika, bez wyzwalacza przeciążeniowo-zwarciowego

• Rozłącznik typu MC2-N: możliwość montażu wyzwalacza podnapięciowego lub wzrostowego oraz wyposażenia w styki pomocnicze
• Śruby do podłączenia w wyposażeniu standardowym, inne zaciski podłączeniowe jako wyposażenie dodatkowe
• Typ MC2-N przystosowany do współpracy z napędem silnikowym
• Parametry wyłącznika głównego zgodnie z IEC/EN 60204 i VDE 0113
• Parametry rozłącznika zgodnie z IEC/EN 60947-3 i VDE 0660, zabezpieczenie przed dotykiem zgodnie z VDE 0160
• Zgodnie z IEC/EN 60947-2
• Prąd ciągły = prąd znamionowy
• Znamionowy prąd załączalny: Icm 5,5 kA
• Znamionowy prąd krótkotrwały wytrzymywany: Icw 3,5 kA

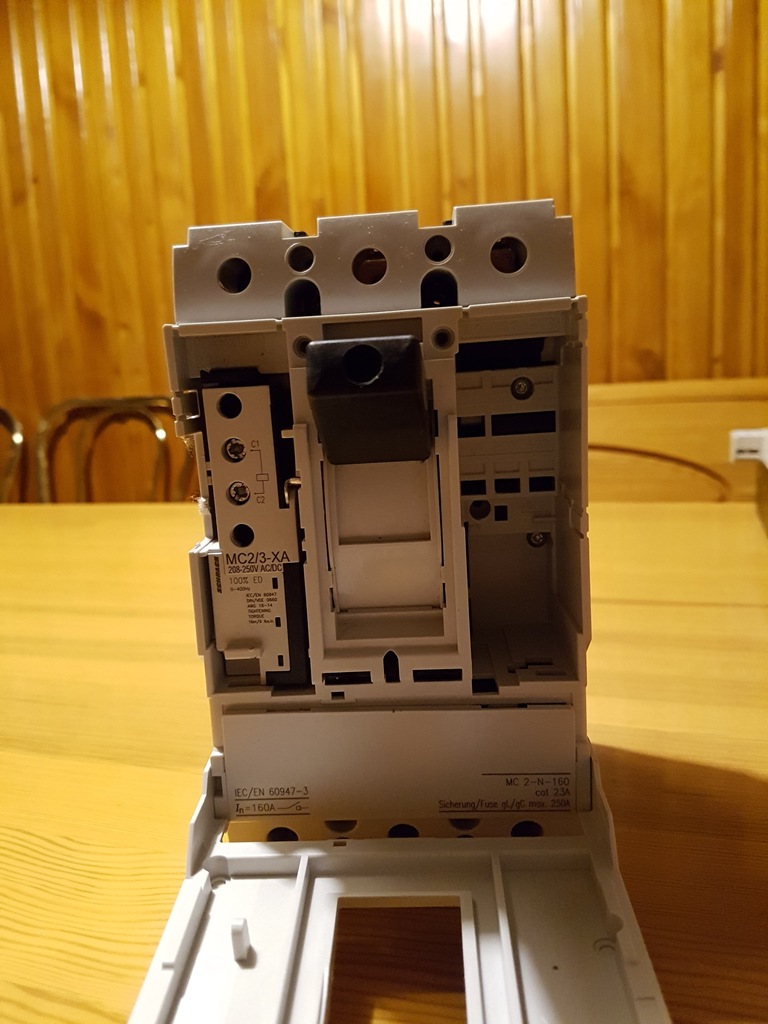

Wyzwalacz wzrostowy do MC2/3-XA  208-250V AC/DC

EAN-Code                               9004840262520

Długość                                   140,00mm

Szerokość                                76,00mm

Wysokość                                66,00mm

Waga                                       0,06kg

Straty mocy                             0,10W

min. temp. Otoczenia                -25°C

max. temp. Otoczenia               60°C

napięcie sterujące                     230VAC, 230VDC

• Bez styku pomocniczego
• Wyzwalanie wyłączników przy impulsie napięcia lub przyłożeniu napięcia na stałe

Obecność napięcia na wyzwalaczu uniemożliwia załączenie wyłącznika MC.

Zastosowanie wyzwalacza wzrostowego uniemożliwia jednoczesny montaż

wyzwalacza zanikowego lub wyprzedzających styków pomocniczych.
