ZESTAW HYDRAULICZNY 2-SEKCYJNY 80L/min

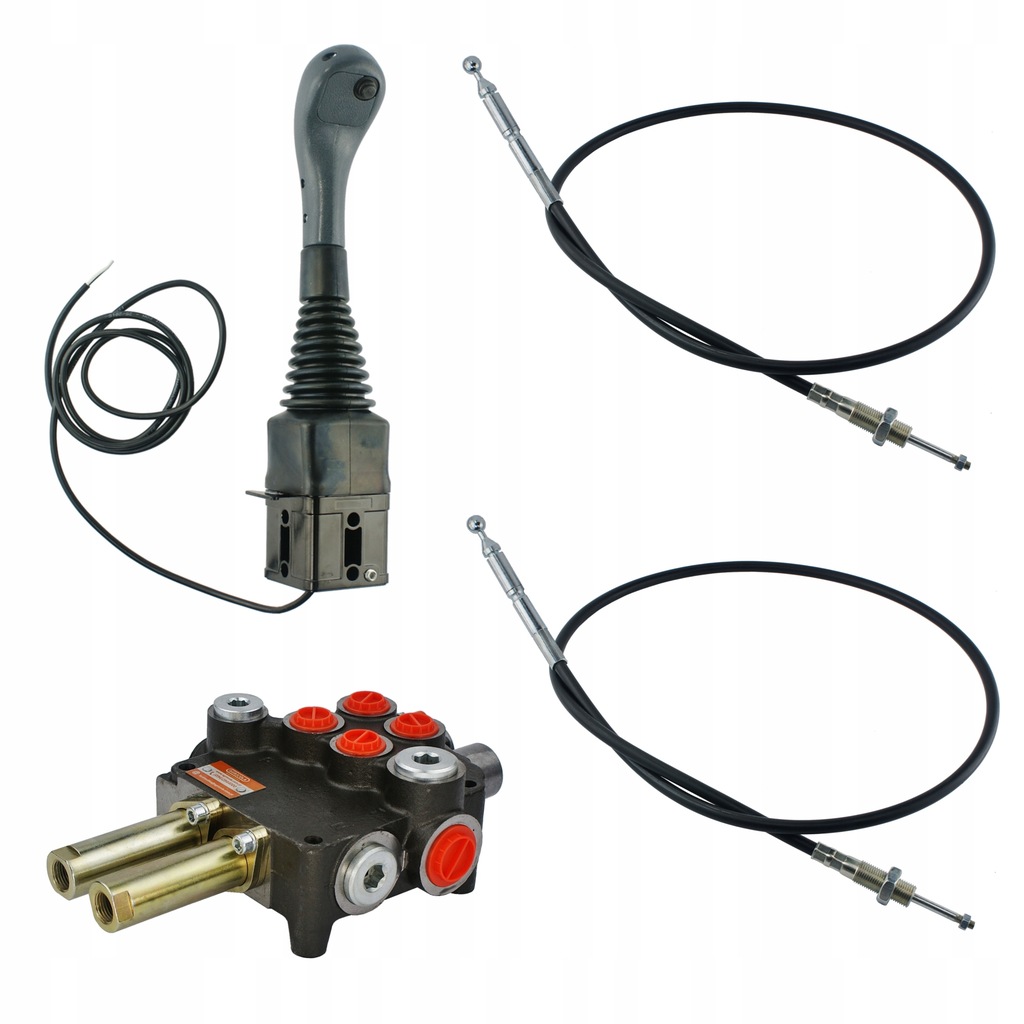

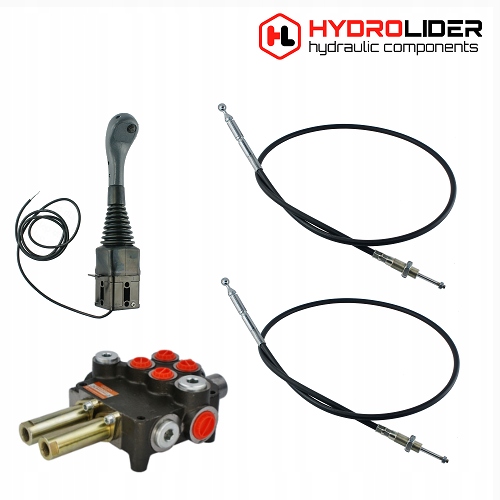

Skład zestawu:

• joystick na kulki z przyciskiem
• dwie linki długości 2m (można zmienić na 1m ; 1,5m ; 2,5m ; 3m)
• rozdzielacz hydrauliczny 2 sekcyjny 80L/min

Produkcja:

Badestnost, symbol: 1.25.10.002

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.Zestaw przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Idealny do sterowania dwoma sekcjami w turze, podnoszeniem ramy i pochyłością łychy, w ciągnikachgdzie wydajność pompy hydraulicznej nie przekracza 80L/min.

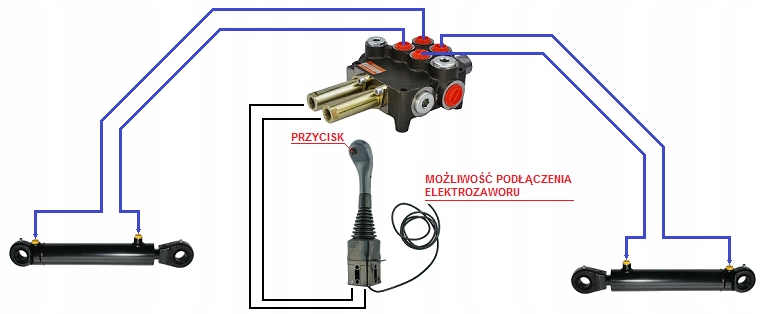

Przykładowe zastosowanie:

Sterowanie dwoma niezależnie działającymi siłownikami (zdj).

Informacje ogólne:

Sterowanie joystickiem niesie ze sobą wiele zalet, które powodują, że praca staje się szybsza, bardziej przyjemna i bezpieczna. Joystick to przede wszystkim bardziej komfortowe, wygodne i precyzyjne sterowanie maszyną. Montaż joysticka wewnątrz kabiny i wyrzucenie rozdzielacza na zewnątrz sprawia, że kabina pozostaje czysta i bez wycieków oleju.

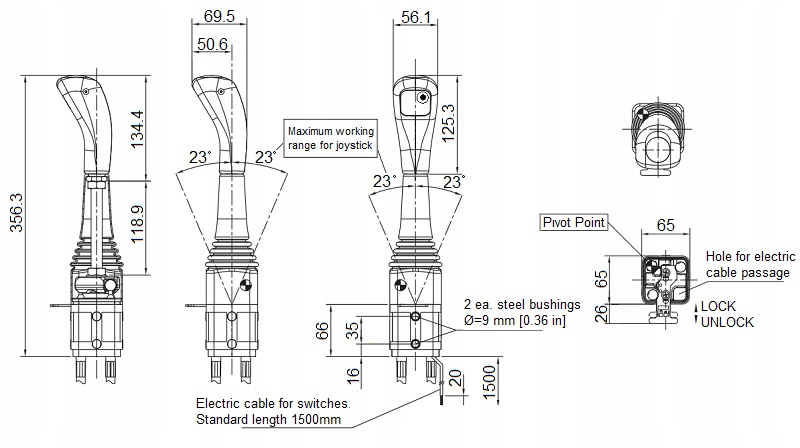

Joystick:

Przystosowany do mechanicznego sterowania dwoma sekcjami w rozdzielaczu. Posiada dodatkowy przycisk i wyjście wiązki elektrycznej, co umożliwia w przyszłości zastosowanie elektrozaworu który będzie sterował dodatkową, trzecią sekcją np. w ładowaczu TUR krokodylem lub chwytakiem do bel.

Elementy konstrukcyjne wewnątrz aluminiowe, obudowa z mocnego tworzywa. Produkcja europejska NIMCO.

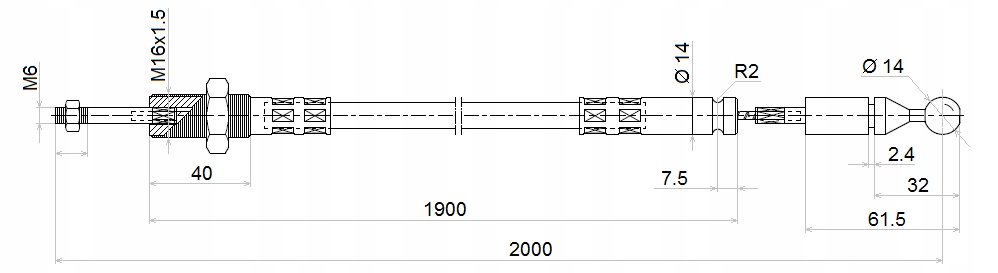

Linki:

Długość linek w standardzie: 2m (takie wysyłamy jeśli klient nie zaznaczy inaczej). Możliwość zmiany długości linek na 1m ; 1,5m ; 2,5m ; 3m bez zmiany ceny zestawu. Gwinty od strony rozdzielacza: korpus linki M16x1.5, cięgno linki M6x1. Od strony joysticka kulka średnicy 14mm. Produkcja polska, wyprodukowano dla Agricola Hydraulic Components.

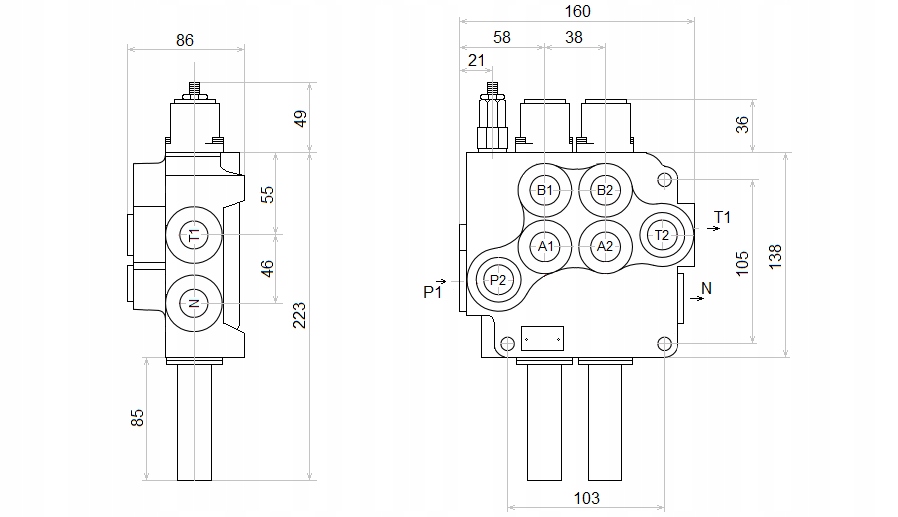

Rozdzielacz hydrauliczny dwusekcyjny:

Maksymalny przepływ do 80L/min. Sterowanie cylindrami jednostronnymi i dwustronnymi. Zalecane sterowanie rozdzielaczem za pomocą linek i joysticka. Gwarancja: 2 lata

Sterowanie:

Oba suwaki trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pozycji neutralnej jeśli linka jest luźna.

Pozycja 0 neutralna (linka jest luźna) tłoczysko cylindra stoi - olej idzie na przelew. Pozycja 1 robocza (linka ciągnie suwak) tłoczysko cylindra wysuwa się. Pozycja 2 robocza (linka popycha suwak) tłoczysko cylindra chowa się.

Podłączenie:

Gwinty wewnętrzne w korpusie: zasilanie: 1/2'' ; powrót: 3/4'' ; sekcje : 1/2''

Przyłącza do linek:

Gwint wewnętrzny rurki: M16x1.5 Gwint wewnętrzny końcówki suwaka: M6x1.5

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar Maksymalne ciśnienie na powrocie: 50Bar Maksymalne ciśnienie na sekcjach: 300Bar

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

180 bar przy 20 l/min

190 bar przy 40 l/min

200 bar przy 60 l/min

210 bar przy 80 l/min

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Zakres temperatur i typ oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C Dopuszczalna temperatura oleju: -15 C do +80 C Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46
