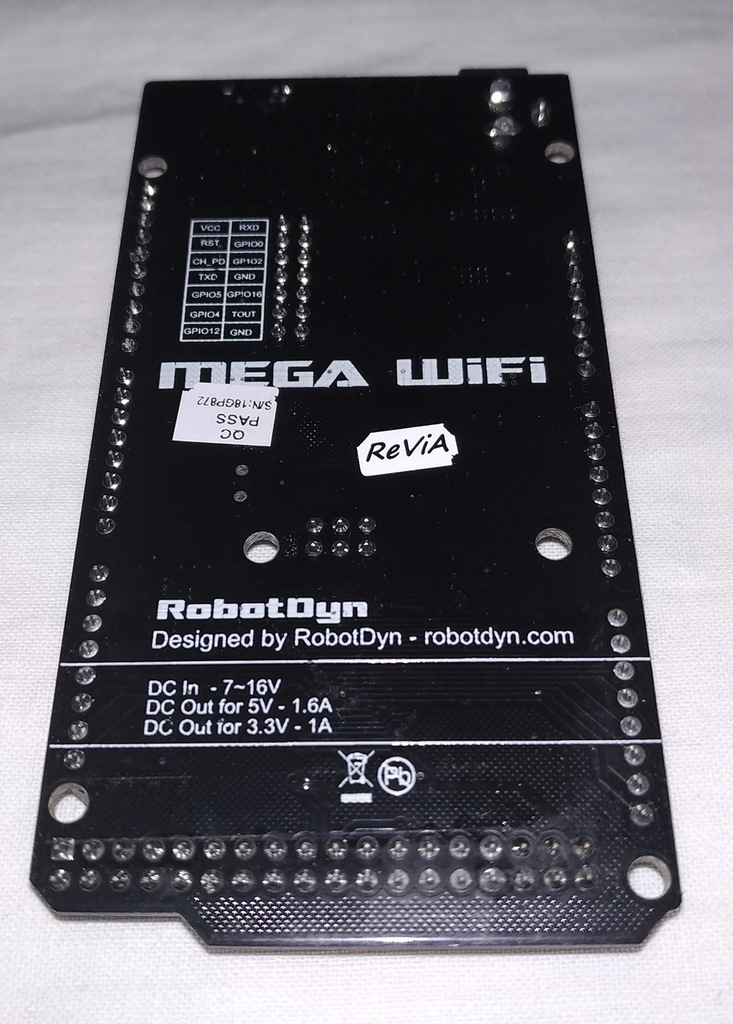

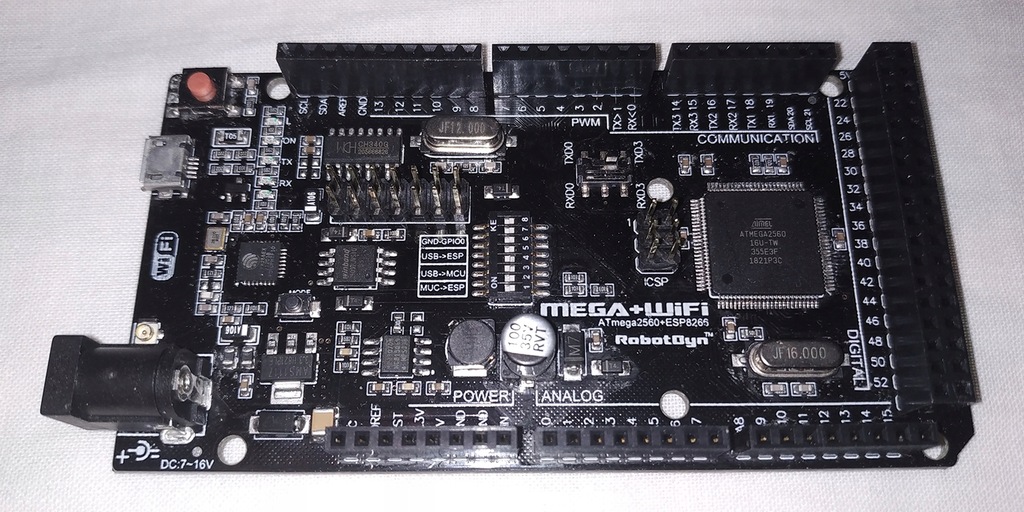

01) RobotDyn ARDUINO MEGA2560 R3 + WiFi ESP8266

MEGA2560 R3 + WiFi ESP8266

Połączenie dwóch modułów na jednej płytce: MEGA 2560 R3 oraz WiFi ESP8266 z pamięci 8Mb. Układy mogą komunikować się pomiędzy sobą, lub w razie potrzeby działać osobno, wykonując dwa niezależne programy.

Zastosowane rozwiązanie jest wygodne dla rozwoju nowych projektów wymagających mikrokontrolera z dużą ilością wyprowadzeń i WiFi. Układ można programować poprzez złącze microUSB. Do komunikacji między układami wykorzystany jest port UART (RX, Tx) a do jego konfiguracji, służy przełącznik DIP-switch, możliwe są połączenia: USB - ATmega2560, USB - ESP8266 (komunikacja), USB - ESP8266 (programowanie) ATmega2560 - ESP8266, lub brak komunikacji.

MEGA 2560 R3

Procesor : ATmega2560

Taktowanie układu : 16MHz

Układ odpowiedzialny za transmisję danych przez USB : CH340

Napięcie - logika układu : 5V

Złącze microUSB (złącze kompatybilne z przewodami od telefonów)

Napięcie zasilania : 7-12V

Porty I/O : 54

Porty wyjście w trybie PWM : 14

Porty analogowe : 8 ( kanały przetwornika A/C )

Max prąd na pinie I/O : 40 mA

Max wydajność prądowa, pinu 5V: 1600mA

Max wydajność prądowa, pinu 3.3V : 1000 mA

Pamięć FLASH : 256 KB z czego 5kB użyte przez bootloader

Pamięć SRAM : 8 KB

Pamięć EEPROM : 4 KB

WiFi ESP8266

Microcontroller: ESP-8266 EX

Napięcie pracy I/O: 3.3V

Digital I/O Pins

Interfejsy szeregowe: UART, SPI, I2C, 1-Wire

Zewnętrzne przerwania

Clock Speed : 80MHz/160MHz

Flash: 8Mb

Układ odpowiedzialny za transmisję danych przez USB : CH340

Wbudowana antena PCB

Dodatkowe złącze IPX na zewnętrzną antenę

Kompatybilny ze środowiskiem Arduino IDE

Układ kompatybilny z oprogramowaniem: ARDUINO, WeMos, NodeMcu itp.

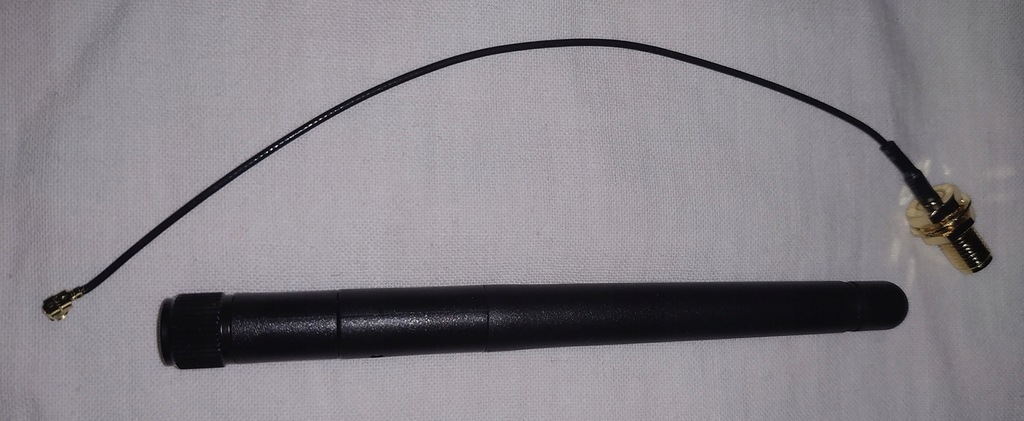

02) Antena 2.4 GHz przewód IPX U.FL WiFi ESP WeMos

Antena działająca w paśmie 2,4 GHz, posiadająca złącze U.FL. Współpracuje z modułami WiFi, Bluetooth oraz XBee.

W zestawie znajduje się przewód, oraz śrubki umożliwiające montaż anteny na obudowie urządzenia.

Antena idealnie nadaje się do układów z serii ESP oraz modułów WeMos.

Długość anteny: 12cm

Złącze anteny: SMA (męskie)

Antena posiada regulację kąta: 0-90º

Długość przewodu: 14cm

Złącza przewodów: SMA (żeńskie) - IPX

W zestawie:

Antena 2.4G

Przewód SMA - U.FL.
