RigExpert TI-5000
interfejs audio, emisji cyfrowych i CW do każdego radiotelefonu
RigExpert TI-5000 to nowy interfejs nadawczo-odbiorczy PC USB oparty na wysokiej jakości stereofonicznym kodeku IC.
Moduł do obsługi trybu telefonicznego, CW i cyfrowego przy użyciu komputera osobistego. Interfejs podłączamy do portu USB w komputerze.
Idealny interfejs dla emisji:
- RTTY
- RTTYM
- FT8
- JT65
- JT9
- JT144
- WSJT
- SSTV
- HD SSTV
- BPSK
- MFSK
- FSK
- OLIVIA
- CONTESTIA
- PACKET
- FAX.
Interfejs Rig Expert TI5000 obsługuje w zasadzie wszystkie radiotelefony: Icom, Yaesu, Kenwood, Elecraft i inne.
Interfejs analogowy audio to połączenie z wyjściem audio transceivera (złącze zewnętrznego głośnika lub wyjście liniowe) i wejściem audio transceivera (złącze mikrofonowe lub wejście liniowe).
Interfejs audio umożliwia obsługę trybów cyfrowych, a także innych przydatnych funkcji (takich jak pomiar poziomu sygnału) za pomocą komputera. Poziomy głośności wejściowej (dwa kanały) i wyjściowej są regulowane potencjometrami na przednim panelu urządzenia.
System CAT (Computer Aided Transceiver) zapewnia kontrolę częstotliwości radiotelefonu, możliwość wyboru trybu pracy i innych funkcji za pomocą oprogramowania komputerowego.
Standardowo nowoczesne transceivery posiadają łącze szeregowe (o różnych poziomach sygnału) zapewniające połączenie z interfejsem poprzez CAT.
W RigExpert TI-5000 port interfejsu CAT jest rozpoznawany przez oprogramowanie komputerowe jako port COM.
W zależności od modelu radiotelefonu będziemy potrzebować różnych kabli połączeniowych. Istnieje możliwość zakupu gotowego kabla do konkretnego radiotelefonu, pełna lista znajduje się na stronie producenta:
https://rigexpert.com/products/interfaces/transceiver-cables/
Kable połączeniowe można przygotować samodzielnie, zgodnie z załączonymi przez producenta schematami:
https://rigexpert.com/transceiver-cables-for-rigexpert-interfaces-2/
Transceivery zapewniają wejście PTT (Push To Talk) i CW (fala ciągła), aby umożliwić włączanie i wyłączanie nadajnika. W RigExpert TI-5000 wyjścia PTT i CW są przypisane do linii RTS i DTR oddzielnego portu COM.

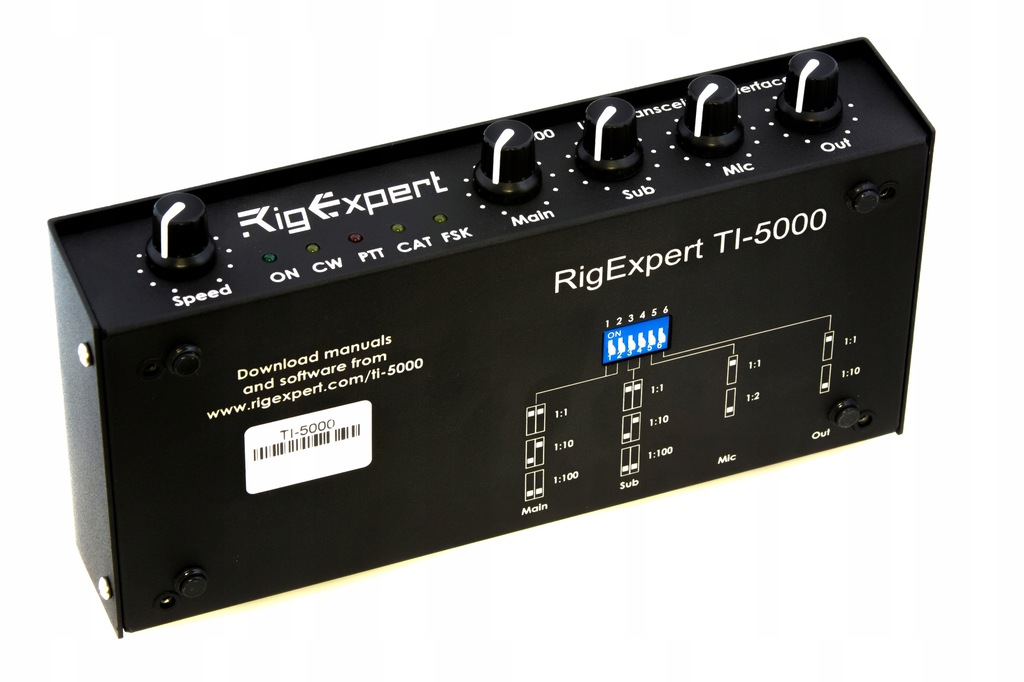

Potencjometry regulacyjne na przednim panelu:
- SPEED - do regulacji prędkości znaków w CW
- MAIN - regulacja głośności głównego odbiornika
- SUB - regulacja głośności drugiego odbiornika
- MIC - regulacja głośności wejścia mikrofonowego
- OUT - regulacja głośności nadajnika.

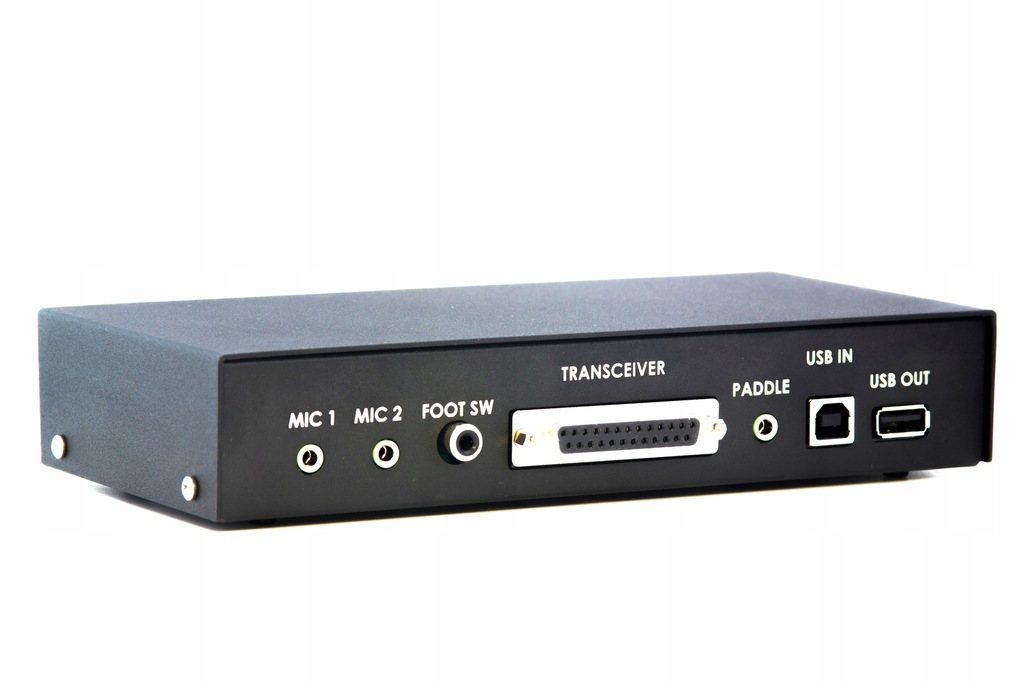

Przeznaczenie złącz w panelu tylnym:
- MIC 1 - do podłączenia mikrofonu zewnętrznego
- MIC 2 - do podłączenia mikrofonu zewnętrznego lub innego sygnału audio
- FOOT SW - do podłączenia przełącznika PTT
- TRANSCEIVER - do podłączenia radiotelefonu lub innego odbiornika
- PADDLE - do podłączenia manipulatora CW
- USB IN - do połączenia z komputerem PC
- USB OUT - do podłączenia innego urządzenia USB
Różnice pomiędzy TI-3000 a TI-5000
W porównaniu do niższego modelu TI-3000, RigExpert TI-5000 posiada dwa dodatkowe pokrętła regulacyjne: SPEED i OUT.
RigExpert TI-5000 posiada możliwość podłączenia dwóch mikrofonów (gniazda w panelu tylnym), dzięki czemu można prowadzić łączności foniczne oraz równolegle łączności cyfrowe.
W panelu tylnym interfejs posiada również dodatkowe gniazdo na przełącznik PTT, co w dużym stopniu zwiększa funkcjonalność i rozszerza pracę operatorską.
Gniazdo PADDLE jest przeznaczone do podłączenia manipulatora łopatkowego CW, co pozwala na pracę w telegrafii w przypadku starszych radiotelefonów, które nie mają możliwości obsługi elektronicznej klucza CW.
Wbudowane gniazdo USB pozwala na podłączenie dodatkowego urządzenia USB, dzięki czemu nie zajmujemy złącza USB w komputerze.
Interfejs RigExpert TI-5000 działa z oprogramowaniem:
- MixW 2/3/4
- MMTTY, MMSSTV
- WSJT, WSJT-X, WSPR.
Konfiguracja interfejsu odbywa się na zasadzie Plug-and-Play, więc nie wymaga ręcznego instalowania sterowników.
Urządzenie jest kompatybilne z systemami Windows, MacOS oraz Linux.
Konfiguracja interfejsu odbywa się na zasadzie Plug-and-Play, więc nie wymaga ręcznego instalowania sterowników.
Urządzenie jest kompatybilne z systemami Windows, MacOS oraz Linux.
Pełna specyfikacja interfejsu znajduje się na stronie producenta:
https://rigexpert.com/products/interfaces/ti-5000/specification/
Instrukcja obsługi do pobrania ze strony producenta:
https://rigexpert.com/products/interfaces/ti-5000/specification/
Kable połączeniowe można przygotować samodzielnie, zgodnie ze schematami producenta:
https://rigexpert.com/transceiver-cables-for-rigexpert-interfaces-2/

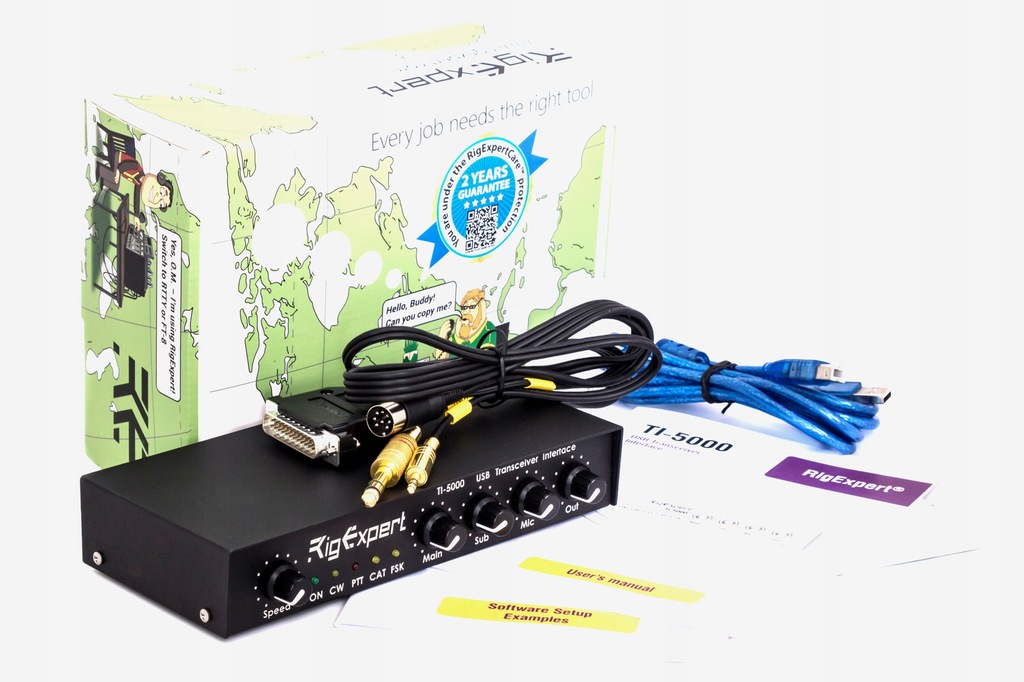

Zawartość przesyłki ze sklepu Konektor:
- interfejs RigExpert TI-5000
- kabel USB do połączenia z komputerem
- instrukcja obsługi w jęz. angielskim
