RIGEXPERT TI-7

modem cyfrowy

• produkt nowy, fabrycznie zapakowany
• wystawiamy paragon lub fakturę VAT
• udzielamy gwarancji (24m - konsument, 12m - firma)
• szybko wysyłamy kurierem GLS lub do paczkomatu INPOST

RigExpert TI-7 jest modemem do emisji cyfrowych oraz głosowych

Niewielki Interfejs zrobiony przez RigExpert dla radioamatorów i nie tylko, modem może służyć jako pośrednik w odbiornikach szerokopasmowych. W zależności od użytego oprogramowania i możliwości odbiornika (jesli posiada złącze RS232) można sprząc interfejs dla sygnałów audio i jeśli odbiornik na to pozwala również sterowanie. Ti-7 jest świetny do pracy z radiostacjami i np. DX clustrem - kliknięcie na stację w programie powoduje ustawienie radiostacji na częstotliwości stacji, a wszelkie emisje cyfrowe są ograniczone tylko oprogramowaniem używanym przez operatora. Modem posiada obsługę dwóch kanałów audio dla odbiornika i jedno dla nadajnika.

Modemy RigExpert TI7 do różnych radioodbiorników

Modemy przetwarzające audio na dane dla komputera mogą znaleźć zastosowanie także dla nasłuchowców. Mimo że modemy mają kanał sterujący nadawaniem to można je podłączyć także do odbiorników globalnych, odbiorników szerokopasmowych, skanerów radiowych i wogóle kazdego radia wyposażonego w wyjście audio. Daje to szeroki zakres pracy z urządzeniami w nasłuchu satelit NOAA, PACKET RADIO, RTTY, odbiór SSTV z Międzynarodowej Stacji Kosmicznej ISS oraz innych kanałów i wymieniac można bez końca. Najwazniejszą cechą jest możliwość ustawienia wzmocnienia przez użytkownika, bez ingerencji śrubokręta. Więc jeśli parasz się nasłuchem cyfrowych emisji to niniejszy modem pozwoli podpiąć się z radiem do komputera bez użycia karty dźwiękowej w komputerze. Twój radioodbiornik będzie podpięty do karty dźwiękowej modemu i przez port USB do komputera. Programy do dekodowania to FLDIGI, MIXWSOFTWARE, HRD czy LOGGER32, to są najpopularniejsze programy które posiadają obsługę odbioru i dekodowania różnych emisji cyfrowych, ale to nie wszytkie programy dekodujace, są także do dekodowania telegrafii itd. Tak więc, zapraszamy w cyfrowy świat dla odbiorników analogowych.

RigExpert TI-7 to interfejs audio i CAT do radiostacji

Cechy modemów RigExpert należą do standaryzacji połączeń, wymieniamy modem na nowszy a kable zostają takie same. Wymieniamy radiostację, a kable trzeba pozmieniać - we własnym zakresie lub zamówić. Do odbiorników szerokopasmowych raczej będzie ten sam wtyk: 3,5mm mały jack. Wszystko dzięki złączu 25 DB z 25 stykami i różnymi poziomami napięć we/wy co do wyboru radiostacji i opisu połączeń dla każdego typu transceivera będącymsię na rynku.

• Złącze audio interfejsu (analogowe) jest podłączane do wyjścia audio w radiostacji (złącze zewnętrznego głośnika lub wyjście liniowe) oraz wejście audio w radiostacji (złącze mikrofonowe lub wejście liniowe). Interfejs umożliwia pracę w emisjach cyfrowych, operowanie mową (nagrywanie i odtwarzanie) a także przy użyciu komputera mierzenie poziomu sygnału odbieranego.
• Wejście (dwa kanały) oraz poziom głośności wyjścia są regulowane potencjometrami na przednim panelu urządzenia.
• Interfejs CAT umożliwia podłączenie różnych typów radiostacji.
• System CAT (Computer Aided Transceiver) umożliwia kontrolę nad obsługą radiostacji (zmiana częstotliwości, pasma, emisji itd.) poprzez oprogramowanie komputerowe. Nowoczesne radiostacje  posiadają wbudowany interfejs szeregowy (z różnymi poziomami napięć) umożliwiający podłączenie interfejsu CAT.
• W RigExpert TI-7, port interfejsu CAT radiostacji jest postrzegany jako port COM, przez program komputerowy.

Wyjście FSK

• FSK (Frequency Shift Keying) jest popularnym sposobem przekazywania wiadomości cyfrowych przez radiostacje, używane przede wszystkim w trybie (RTTY) „radioteletype”. Większość nadajników zapewnia funkcję modulatora FSK dzięki czemu sygnał RTTY jest stabilny i klarowny.
• Interfejs RigExpert TI-7 posiada oddzielny port COM który przypisuje do pracy w trybie FSK.

Funkcje wyjścia PTT i CW

• Radiostacje posiadają złącza do zewnętrznego załączania nadajnika(PTT) lub możliwością podłączenia klucza telegraficznego (CW)
• W RigExpert TI-7 wyjścia PTT i CW są przyporządkowane do linii RTS, DTR i oddzielnego portu COM.

Wejście blokady szumów

• Niektóre programy, takie jak EchoLink, wymaga interfejsu z blokadą szumów, aby wykryć, czy kanał radiowy jest zajęty.
• W RigExpert TI-7, wejście blokady szumów jest przypisane do linii DCD portu COM z PTT i CW.

Cechy ogólne cyfrowego modemu rigexpert TI-7

• Interfejs radiowy dla cyfrowych trybów, nagrywania i odtwarzania głosu.
• System CAT (sterowanie radiostacją poprzez komputer)
• Wyjście FSK
• Wyjścia PTT i CW
• Wejście blokady szumów
• Wymiary: 11 x 13 x 4 cm
• Waga 0,3kg

Połączenie z komputerem

• Złącze USB
• Zasilany przez port USB (pobierany prąd - maksymalnie 100mA)
• Nie wymaga zewnętrznego zasilania

Połączenie z radiostacją lub odbiornikiem

• Jedno złącze DB25
• Obsługuje wiele rodzai radiostacji

Interfejs audio

• Izolowane od połączeń cyfrowych
• Maksymalna amplituda sygnału dla wejścia i wyjścia: 1V
• Próbkowanie z częstotliwością od 8 do 48kHz
• Prawdziwy 16-bitowy przetwornik DAC/ADC
• Poziomy głośności są regulowane na przednim panelu interfejsu

Port szeregowy CAT

• Szybkość transmisji 300-115200 bodów
• Kompatybilny elektrycznie z RS-232, CI-V, TTL lub odwrócone TTL,( Yaesu, Icom, Kenwood, Ten-Tec, Elcraft i JRC)

Wyjścia PTT/CW

• Wyjście PTT: Otwarty kolektor oraz poziom TTL
• Wyjście CW: Otwarty kolektor
• Maksymalny prąd 500mA

Wyjście FSK

• Szybkość transmisji 45-1200 bodów
• Wyjście FSK: otwarty kolektor

Wymagania systemowe

• Stacjonarny lub przenośny komputer wyposażony w port USB (1 / 2  lub 3)
• System operacyjny: Windows 2000/XP/2003/Vista/7/8(32 lub 64 bit)
• Nie wymaga sterowników USB
• Bezpłatne oprogramowanie „RigExpert Navigator”

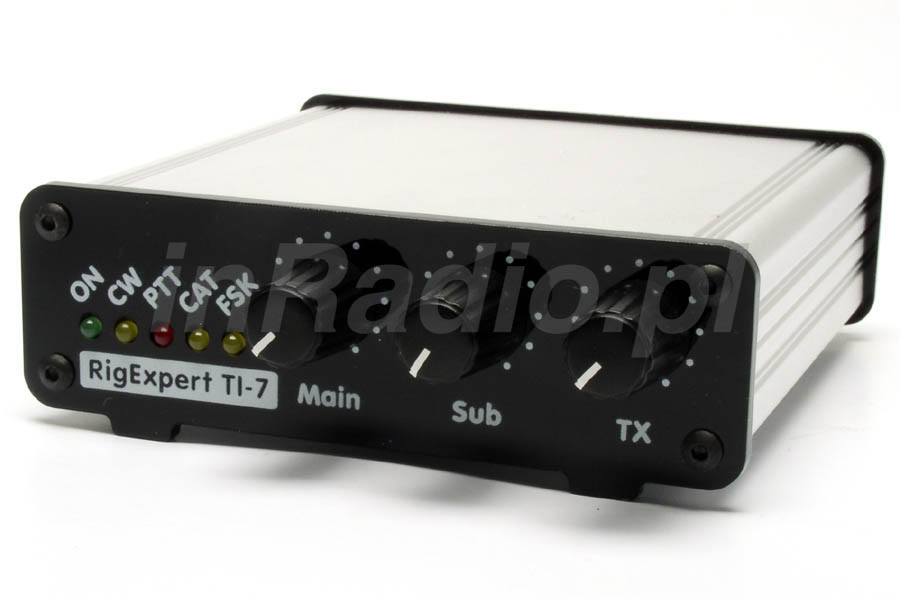

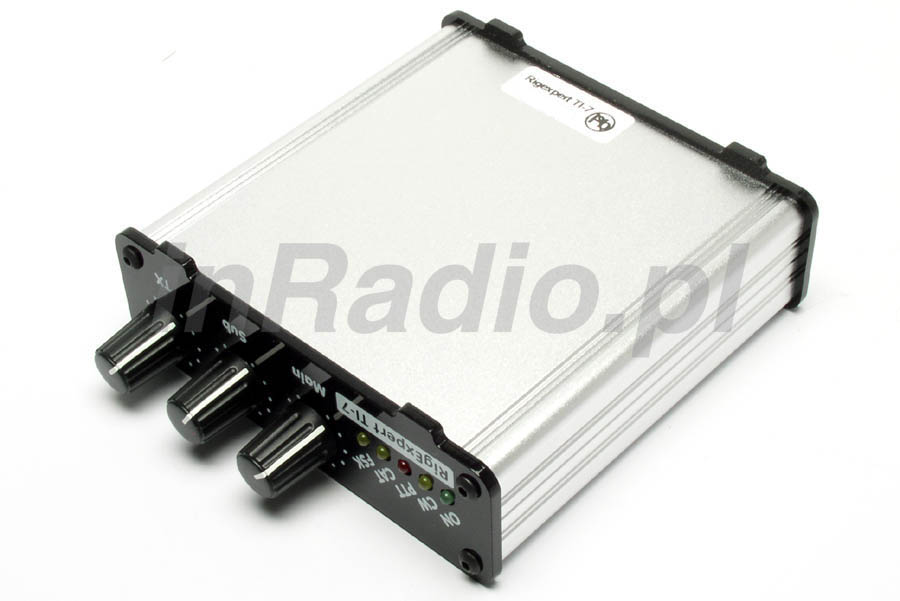

Panel przedni:

• ON.  Świeci gdy urządzenie RigExpert TI-7 jest podłączone a sterowniki zainstalowane.
• CW. Świeci się podczas transmisji telegrafią.
• PTT. Świeci się gdy trwa transmisja.
• CAT. Informuje o poprawnym połączeniu radiostacji z komputerem.
• FSK. Świeci gdy RigExpert TI-7 wysyła dane FSK.
• Main. Regulacja poziomu audio wejścia głównego odbiornika.
• Sub.  Regulacja poziomu audio wejścia drugiego odbiornika.
• TX. Regulacja poziomu audio wyjścia do radiostacji.

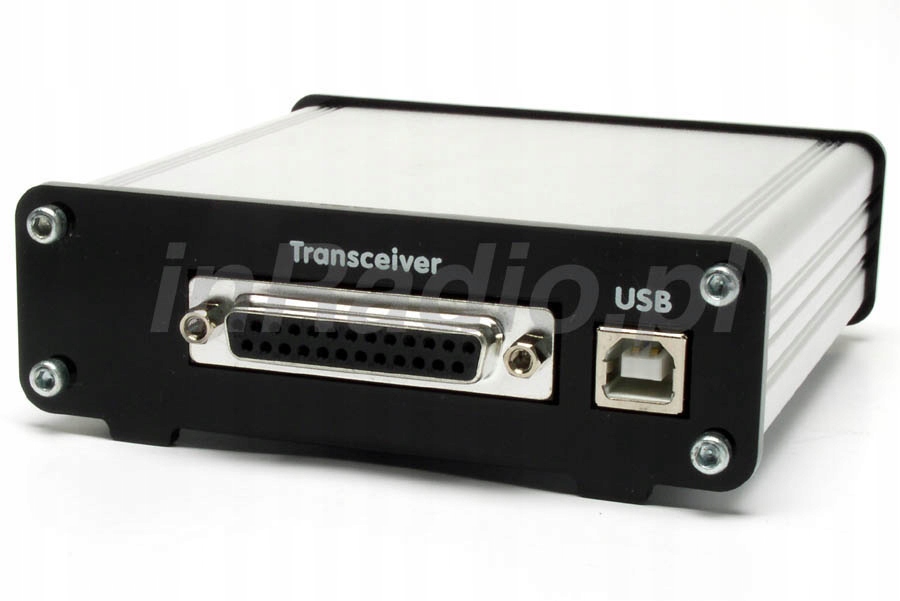

Panel tylny:

• TRANSCEIVER. 25-pinowe podłączenie radiostacji.
• USB. Złącze do podłączenia komputera .
