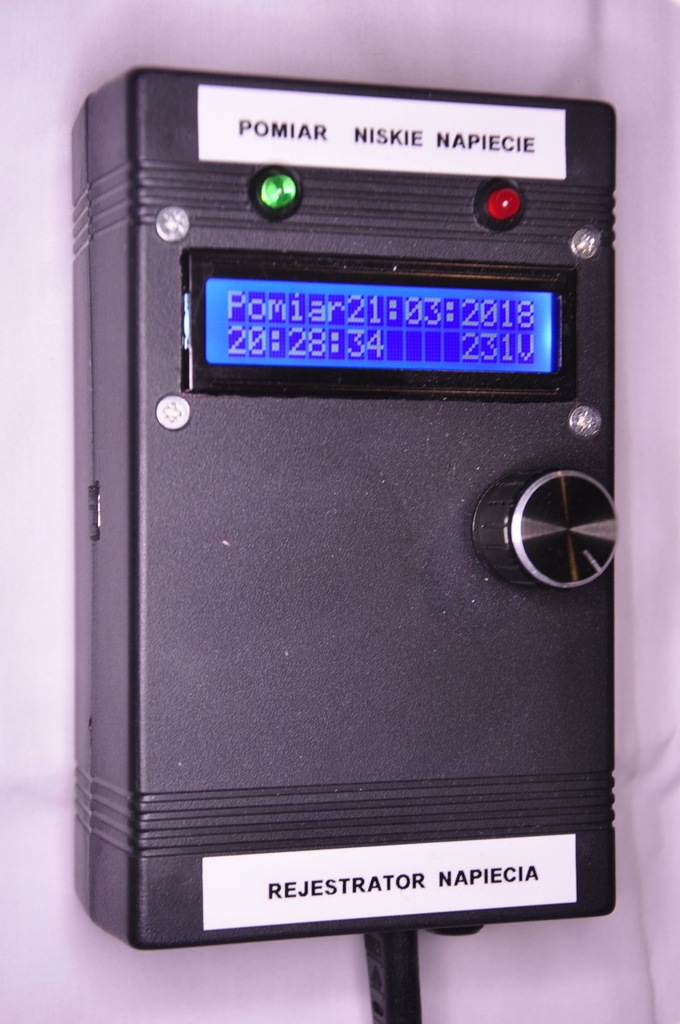

OPIS REJESTRATORA NAPIĘCIA SIECIOWEGO 230V AC 50Hz

Rozdzielczość przetwornika analogowo-cyfrowego: 10 Bit

Wielkości ustawiane w rejestratorze

- Histereza - 0- 255V (zapis następuje po przekroczeniu wartości histerezy ustawienie fabr. 6V)

- Sygnalizacja osiągnięcia minimalnego napięcia które sygnalizowana jest świeceniem diody. Kasowanie diody nastąpi po zakończeniu pliku np. zakończeniu doby przy pomiarze dobowym.

- Data

- Godzina

- Pomiar dobowy lub ciągły

Zapis dobowy napięcia kończy się i rozpoczyna na nowo automatycznie o godzinie 0:00 każdego dnia, chyba, że plik został wcześniej zamknięty z powodu braku lub małego napięcia.

Wtedy pomiar i zapis w nowym pliku zostanie automatycznie wznowiony po ponownym pojawieniu się napięcia.

Pomiar ciągły - wielkość pliku ograniczona wielkością karty SD

Dane zapisywane w formacie .csv. Dane i wykresy możnna zobaczyć w arkuszu kalkulacyjnym Excel lub OpenOffice.

                           PARAMETRY:

*Długość produktu 147 mm

*Szerokość 92mm

*Wysokość - 56mm

*Interwał pomiarowy - 0,02Sek

*Kalibracja Fabryczna (bez certyfikatu)

*Mierzone wielkości - napięcie AC

*Zakres pomiarowy napięcia zapisuje:

brak napięcia 0V dla napięć poniżej 100V AC ,lub

napięcie 100-250V dla napięć powyżej 100V AC.

*Dane zapisywane w pamięci karty SD max. 4GB

*Rejestracja danych ciągła lub dobowa ( przy rejestracji

dobowej otwierany jest jeden plik na każdą dobę (nawet przez

okres 1roku) Jeżeli wystąpi zanik napięcia wtedy plików w

ciągu doby jest więcej. Przy rejestracji ciągłej zapis ma

wielkość ograniczoną pojemnością karty SD max 4GB.

*Rejestracja napięcia 100 do 255V AC

*Zasilanie urządzenia i jednocześnie pomiar 230V AC

*Wewnętrzny zegar - zasilanie Bateria CR 2032

*Żywotność baterii 1 rok

                                   OPIS MENU URZĄDZENIA

"Zapis nap. na SD" -

zapis następuje po naciścięciu pokrętła, jeżeli w rejestratorze włożona jest karta SD. Jeżeli w rejestratorze ustawiony jest

"Pomiar dobowy" pliki o pólnocy zostają zamykane i ponownie otwierane nowe.

Przy ustawieniu "Pomiar ciągły" zapisywany jest jeden plik który będzie zamknięty dopiero po naciśnięciu pokrętła lub przy obniżeniu się napięcia.

"Zapis 1/2/okresu"

- tworzony jest wykres napięć dla połowy okresu

"Histereza"

wybieramy wartość napięcia poprzez naciśnięcie pokrętła i obrót. Wybierając napięcie 6V pliki nie są duże a wartość napięcia dostatecznie zobrazuje wahania w sieci.

"Sygnal.min"

- wybór napięcia minimalnego przy którym zaświeci dioda sygnalizująca obniżenie się napięcia. Zgaszenie diody następuje po zakończeniu pomiaru przez naciśnięcie pokrętła.

"Data"

"Godzina"

- ustawianie - nacisnąć i pokręcić dla każdego segmentu cyfr

"Pomiar" ciągły i dobowy opisany jak wyżej.

OPIS ZAPISYWANYCH PLIKÓW

Plik zapisu napięć posiada nazwę, która informuje o czasie zapisu.

I tak 1022130556.csv oznacza że plik zapisany był w październiku, dzień 22, godzina 13:05 i 56sek.

Wewnątrz pliku w pierwszej linii zapisana jest wartość histerezy np. HIST. 6V - oznacza to że zapisy następują

wtedy, gdy wartość mierzona jest różni się o 6 woltów od poprzedniego zapisu. Jeżeli wartość jest mniejsza nie ma zapisu.

Na końcu pliku może pojawić się napis WYL. AWARYJNE

Oznacza to, że nastąpiło obniżenie napięcia poniżej napięcia wyłączenia. W następnej linii zapisana jest wartość napięcia i czas w którym to nastąpiło.

Dwie ostatnie linie podają wartości napięcia najmniejszego jaki wystąpił w czasie pomiaru i wartość maksymalnego napięcia.

Jeżeli w urządzeniu wybrany mamy "Pomiar dobowy" wówczas pliki zapisywane są automatycznie o godz. 00:00

(Zamykany jest plik i otwierany nowy ponownie z nową nazwą).

Jeżeli plik został zamknięty z powodu zbyt niskiego napięcia, jego ponowne otwarcie pod nową nazwą następuje automatycznie o godzinie która podana zostanie w jego nazwie.

I tak w pliku np. 1022000001.csv zamkniętym z powodu awarii sieci odczytamy pod linią "wyl. awaryjne" czas i wartość napięcia przy którym nastąpiło wyłączenie np. 0V - 1022132409

Po ponownym pojawieniu się napięcia następuje automatyczne otworzenie nowego pliku np. 1022134535.csv - w jego nazwie podany jest czas powtórnego pojawienia się napięcia. Porównując go z czasem wyłączenia awaryjnego będziemy znać czas przerwy w dostawie napięcia.

Zestaw zawiera:

- rejestrator;

- kartę SD 4GB;

- przewód zasilający.
