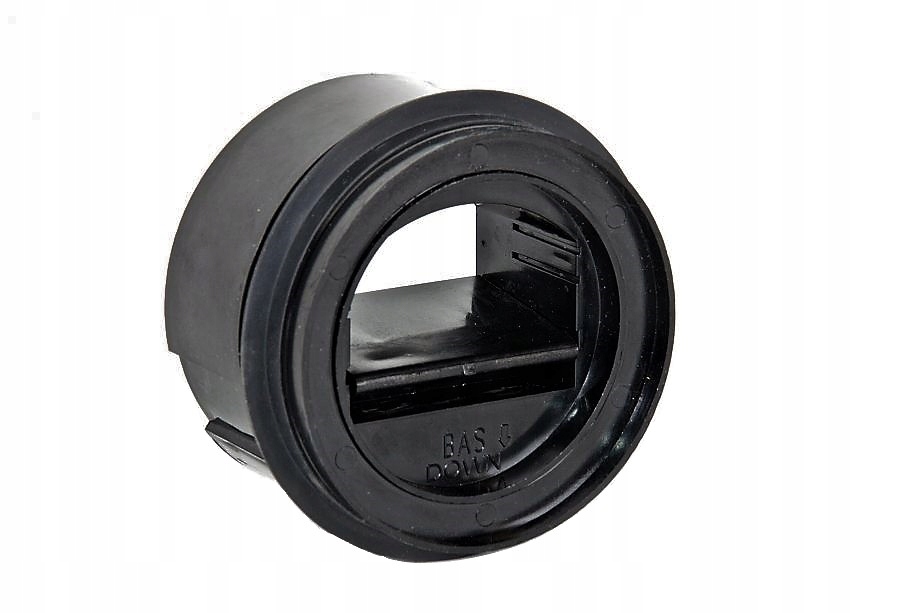

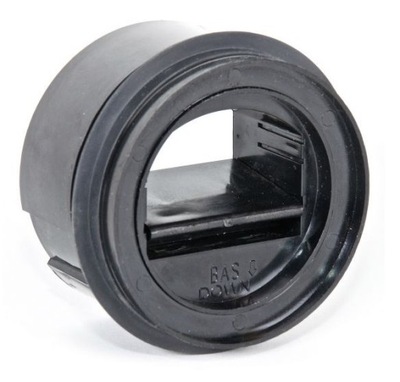

Regulator stałego przepływu Harmann

RDR 100/50

Dane techniczne:

• Średnica 100 mm
• Zakres pracy 15-50 m3/h
• Max. temperatura pracy 60°C
• Sposób montażu wsuwany do kanału
• Materiał wykonania tworzywo sztuczne

Przeznaczenie i montaż

Regulatory stałego przepływu montowane bezpośrednio w kanałach o przekroju kołowym, nadające się idealnie do pracy zarówno w układach nawiewnych jak i wyciągowych.

Sposób montażu pozwala w łatwy i szybki sposób ograniczyć przepływ powietrza w przewodzie wentylacyjnym.

Konstrukcja i regulacja

Automatyczny element regulacyjny zapewnia utrzymywanie strumienia powietrza na stałym ustalonym poziomie. Unikalna konstrukcja umożliwia zmianę wartości zadanej podczas instalacji lub w trakcie eksploatacji.

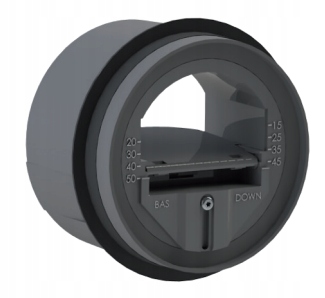

Dzięki oznaczeniom na obudowie w łatwy sposób można ustawić element regulujący do oczekiwanej wartości przepływu.

Zastosowanie

Zastosowanie regulatorów stałego przepływu jest rozwiązaniem bardziej uniwersalnym od standardowych kratek lub nawiewników. Urządzenie jest przeznaczone do montażu w kanałach wentylacyjnych o średnicach od 80 do 250 mm i dopuszczalnym zakresie różnicy ciśnień od 50 do 250 Pa.  Maksymalna temp pracy 60°C. Zalecana pozycja montażu: w poziomie.

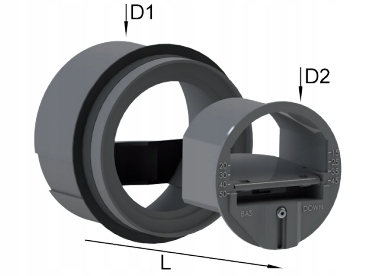

Wymiary

• D1 - 96 mm
• D2 - 93 mm
• L - 70 mm

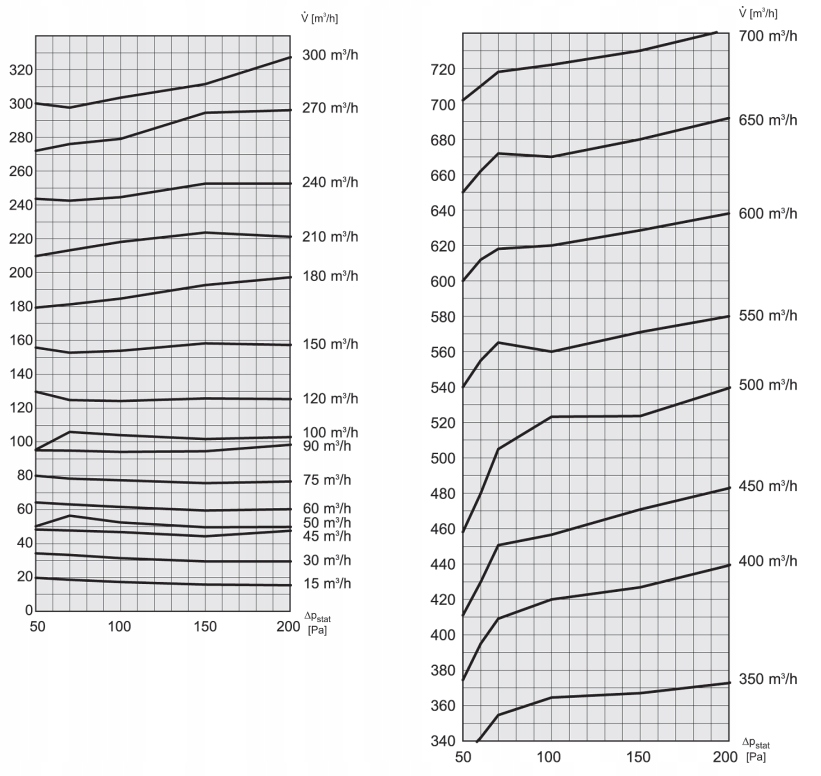

Charakterystyki pracy regulatorów RDR
