Regulator PWM silnika DC 10-50V 100A ze zmienną kierunku pracy odbiornika

Do zastosowania: Silnik elektryczny zaburtowy Yamaha STORM NERAUS, MINN KOTA, inne modele

Sterownik jest dwukierunkowy - oznacza to, że możemy zmieniać kierunek pracy odbiornika (np. silnika na prawe i lewe obroty).

Zmiany dokonujemy trzypozycyjnym przełącznikiem, gdzie: I - praca silnika w jednym kierunku, 0 - wyłączenie odbiornika, II - praca odbiornika w drugim kierunku.

Sterownik prędkości obrotowej do wentylatorów i silników elektrycznych prądu stałego o napięciu 10 do 50V stosowany zwykle w maszynach, pojazdach itp.

Regulacji dokonujemy widocznym potencjometrem na długim przewodzie.

Regulator pozwala również na pracę z np. oświetleniem (zwykłe żarówki 10 - 50V czy np. grzałki elektryczne 10 - 50V).

Regulacja odbywa się w technologii impulsowej PWM, więc straty mocy są niewielkie (regulator wyposażony jest w fabryczne radiatory).

Regulator posiada możliwosć sterowania poprzez PLC lub arduino lub inne systemy 0 - 5V.

Dane techniczne:

• Płynna regulacja obrotów w zakresie: 0%, 5 - 99%;
• Regulator posiada funkcję wyłączenia, pozycję 0, przez co nie jest wymagana instalacja dodatkowa włącznika przed układem;
• Zmiana kierunku pracy odbiornika - za pomocą trzypozycyjnego przełącznika;
• Pozycja "0" - brak napięcia na odbiorniku;
• Niski poziom generowanych zakłóceń;
• Zasilanie - 10 - 50V DC;
• Wielkość płytki 125 x 85 x 30 mm;
• Regulator posiada potencjometr na przewodzie 20 cm;
• Częstotliwość pracy PWM: 15 kHz;
• Otwory montażowe na płytce;
• Waga: 363 g.

Sposób podłączenia:

Podłączenie regulatora jest bardzo proste.

Podłączamy 4 przewody do zacisków regulatora według kolejności:

1. Motor Wyjście (silnik lub inne),
2. Motor Wyjście (silnik lub inne),
3. Power + Wejście + (akumulator, zasilacz),
4. Power + Wejście - (akumulator, zasilacz).

Dopuszczalna moc obciążenia: 0.01 - 3000 W:

• Napięcie pracy 12 V: 12 V * 100A = 1200 W (max)
• Napięcie pracy 24 V: 24 V * 100A = 2400 W (max)
• Napięcie pracy 30 V: 30 V * 100A = 3000 W (max)

Zastosowania:

• Regulacja obrotów silników DC do 3000 W;
• Regulacja natężenia światła (ściemniacz) LED;
• Płynna regulacja obrotów silników DC;
• Sterowanie cewkami zaworów;
• Regulacja temperatury grzałek, grzejników itp.
• Silnik elektryczny zaburtowy Yamaha STORM NERAUS, MINN KOTA, inne modele

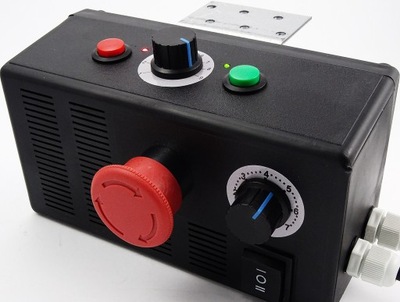

Regulator to kompletny zmontowany moduł (płytka, radiatory) jak na fotografii.

Wystarczy podłączyć zasilanie 10 - 50V oraz odbiornik.

Zestaw zawiera:

• Regulator obrotów 10-50V 100A;
• Osłona regulatora wraz z otworami montażowymi;
• Paragon lub Faktura VAT- Gwarancja 12 miesięcy dla Firm, 24 miesiące dla klientów detalicznych;
