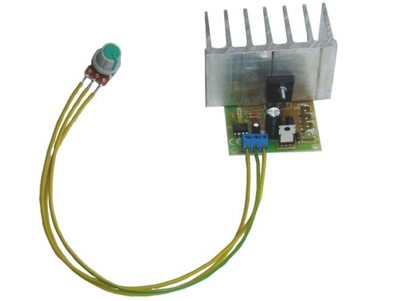

Regulator PWM 50A z limitem prądu

Regulator prądu PWM do współpracy z systemami HHO o maksymalnym skutecznym prądzie wyjściowym 50A przystosowany jest do generatorów wodorowych, które przy bezpośrednim podłączeniu do źródła zasilania nie pobierają prądu większego od 75A (przy rozgrzanym elektrolicie).

Funkcje regulatora :

• Regulacja prądu poprzez zmianę szerokości impulsu w zakresie 0-100%.
• Regulacja częstotliwości generowanych impulsów w zakresie 500Hz-5kHz.
• Regulacja ogranicznika prądowego (regulator nie pozwoli przekroczy maksymalnego prądu ustawionego za pomocą potencjometru limitu prądu pomimo zmiennych warunków obciążenia).

Zabezpieczenie przed krótkotrwałym zwarciem, w przypadku krótkotrwałego zwarcia zacisków przy generatorze nie uszkodzimy tranzystorów mocy. Regulator prądu PWM z modulacją szerokości impulsu przystosowany do generator wodoru HHO. Układ zbudowany na wysokiej jakości elementach tranzystor IFP064 o prądzie maksymalnym 90A, elementem zabezpieczającym przed przepięciami jest szybka dioda MBR1660.

Układ zabezpieczony przed wilgocią dzięki zastosowaniu profesjonalnego laminatu.

Regulator jest zmontowany i kompletny, wystarczy podłączyć przewody zasilające oraz do generatora HHO.

Układ można wykorzystać do regulacji :

Silnikiem elektrycznym prądu stałego (wózki, zabawki)

Grzałkami (lutownice, maty grzewcze)

Oświetleniem (na napięcie stałe diody LED)

Parametry techniczne

• Napięcie zasilania 200-250 VAC
• Maksymalny prąd obciążenia rezystancyjne 16A (AC-1)
• Maksymalny prąd obciążenia indukcyjne 5 A
• Czas przełączenia 20-50 ms
• Temperatura pracy -30 do +50 C
• Gwarancja 24 miesiące

Zastosowanie

• Sterowanie silnikiem elektrycznym prądu stałego (wózki, zabawki)
• Sterowanie grzałkami (lutownice, maty grzewcze)
• Sterowanie oświetleniem (na napięcie stałe diody LED)
• Gwarancja 24 miesiące
