reflektometr j/w - kilka razy używany

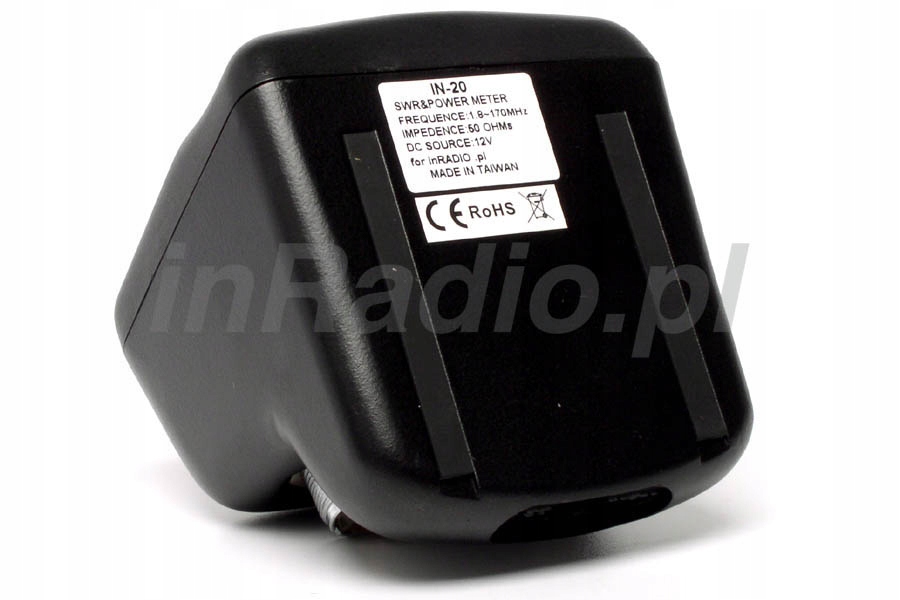

Miernik (reflektometr) krzyżowy IN-20 inRadio do 170MHz

Bardzo ciekawym i bardzo efektywnym rozwiązaniem zastosowanym w tym przyrządzie jest przeznaczenie oddzielnego obwodu dla pomiaru mocy nadawanej i mocy odbitej. Współczynnik SWR można odczytać na skali w punkcie wyznaczonym przez przecięcie obu wskazówek mocy. W praktyce okazuje się to bardzo użyteczne, ponieważ jednocześnie możemy odczytać trzy wielkości: moc promieniowa, moc odbitą i współczynnik SWR. Reflektometr pracuje w zakresie 1,8-170MHz. Moc nadajnika może zostać mierzona na zakresach 30W i 300W, wybieranych przełącznikiem znajdującym się z przodu urządzenia. Miernik nie wymaga kalibracji przed pomiarem. Zaletą miernika jest duża i czytelna skala. Minimalna moc nadajnika wymagana do prawidłowego pomiaru SWR wynosi 5W. Ten miernik będzie przydatny dla osób pracujących na falach krótkich oraz pasmach 6m i 2m.

Podstawowe cechy reflektometra IN-20:

• niewielkie wymiary
• dwa zakresy mocy
• estetyczna plastikowa obudowa

Dane techniczne miernika IN20:

• Zakres częstotliwości: 1.8-170MHz
• Moc: 30 /300W
• Min. moc pomiaru SWR: 5W
• Dokładność pomiaru: 10% skali
• Złącze: UHF (SO-239)
• Wymiary: 85mm /87mm /95mm
• Masa: 270g
