Raspberry Pi Zero W 512MB RAM - WiFi + BT 4.1

Popularny minikomputer Raspberry Pi w wersji miniaturowej. Ten model posiada procesor Broadcom BCM2835 1 GHz i 512 MB pamięci RAM. Płytkę wyposażono w:WiFi , Bluetooth, port miniHDMI, gniazdo microUSB OTG, 40 GPIO, złącza na kartę microSD oraz cztery otwory montażowe. Wymiary płytki to: 65 x 30 x 5 mm.

Opis produktu: Raspberry Pi Zero W 512MB RAM - WiFi + BT 4.1

Popularny minikomputerRaspberry Pi w wersji miniaturowej. Ten model posiada procesor Broadcom BCM2835 1 GHz i 512 MB pamięci RAM. Płytkę wyposażono w: WiFi, Bluetooth, port miniHDMI, gniazdo microUSB OTG, 40 GPIO, złącza na kartę microSD oraz cztery otwory montażowe.

Raspberry Pi Zero to jeden z najmniejszych minikomputerów dostępnych na rynku. Producent deklaruje, że wykorzystany procesor jest o 40% szybszy niż ten znany z pierwszej wersji maliny.

Główne cechy Raspberry Pi Zero

Malina posiada podstawowe interfejsy komunikacyjne, które spotkać można w komputerach biurowych klasy PC:

• procesor Broadcom BCM2835 ARM11 pracujący z częstotliwością 1 GHz,
• 512 MB RAM - wbudowanej pamięci operacyjnej,
• moduł WiFi 150 Mbps 802.11 b/g/n - pozwala na bezprzewodowe połączenie z siecią
• układ Bluetooth Low Energy BLE 4.1
• gniazdo microSD - podobnie jak w wersjach poprzednich system operacyjny znajduje się na karcie pamięci microSD, którą należy nabyć osobno
• port miniHDMI - Raspberry Pi Zero posiada złącze miniHDMI w wersji 1.4, poprzez które można przesyłać zarówno obraz jak i dźwięk.

• złącze microUSB OTG - umożliwia podłączenie urządzeń peryferyjnych zgodnych ze standardem USB OTG.
• 40 x GPIO - wyjścia/wejścia ogólnego przeznaczenia, które mogą służyć do obsługi diod LED, przycisków, sterowników silników. Wśród nich znajdują się piny obsługujące interfejsy: I2C, SPI i UART.
• Złącze kamery CSI - pozwala na podłączenie kamery kompatybilnej z wersją Raspberry Pi poprzez dodatkowy adapter. W celu podłączenia kamery niezbędny jest adapter.
• Wymiary płytki to: 65 x 30 x 5 mm.

Specyfikacja i porównanie Raspberry Pi 3 i Zero W

Podstawowe informacje

Model Raspberry Pi 3 model B Raspberry Pi Zero W

Specyfikacja techniczna

Procesor chipset Broadcom BCM2837 Broadcom BCM2835

Systemy operacyjne Linux Raspbian

Windows 10 loT Linux Raspbian

Taktowanie 1,2 GHz 1,0 GHz

Pamięć RAM 1 GB LPDDR2 @ 900 MHz 512 MB DDR @ 400 MHz

Pamięć karta microSD karta microSD

Gniazdo GPIO Złącze 40-pin (2x20 pin)

raster 2,54 mm Złącze 40-pin (2x20 pin)

raster 2,54 mmdo samodzielnego wlutowania

Zasilanie 5 V

poprzez microUSB 5 V

poprzez microUSB

Wymiary płytki 85 x 56 x 17 mm 65 x 30 x 5 mm

Interfejsy

Interfejs USB 4x USB 2.0 - gniazdo typ A microUSB OTG

Interfejs sieciowy port Ethernet 10/100 Mbps -

Interfejs WiFi 802.11 b/g/n 150 Mbps 802.11 b/g/n 150 Mbps

Bluetooth Low Energy, BLE 4.1 Low Energy, BLE 4.1

Kamera gniazdo CSI gniazdo CSI

Wyświetlacz dotykowy gniazdo DSI -

Wideo HDMI miniHDMI

Komunikacja UART, SPI, I2C, GPIO UART, SPI, I2C, GPIO

Minikomputery Raspberry Pi

Minikomputery jednopłykowe marki Raspberry Pi już na samym początku swojej komercyjnej drogi stały się niekwestionowanym hitem w obszarze urządzeń, dedykowanych do złożonych systemów wbudowanych i – nieco później – także Internetu Rzeczy (IoT). Duża wydajność obliczeniowa, bogaty zestaw interfejsów komunikacyjnych i złącze GPIO o rozstawie wyprowadzeń, który szybko stał się rynkowym standardem – to wszystko sprawia, że „malinę” chętnie wybierają zarówno makerzy i entuzjaści robotyki, jak i profesjonalni konstruktorzy oraz projektanci systemów elektronicznych. Jednym z najciekawszych modeli jest obecnie miniaturowy moduł Raspberry Pi Zero W 512MB RAM. Oferuje on większość funkcji płytek z głównej linii produktów Raspberry Pi (modele 3B, 3B+ czy 4B), jednak – dzięki rezygnacji z części portów USB oraz złącza Ethernet – zajmuje kilkakrotnie mniejszą objętość, niż klasyczne minikomputery RPi.

Raspberry Pi Zero - Bogate opcje łączności w miniaturowej formie

Jedną z najważniejszych zalet Raspberry Pi Zero W jest obecność wbudowanego modułu radiowego, obsługującego sieć WiFi (w standardach 802.11 b/g/n i z prędkością aż do 150 Mbps) oraz łączność Bluetooth Low Energy (BLE) 4.1. Moduł Raspberry Pi Zero W posiada 512 MB wbudowanej pamięci RAM, zaś do przechowywania danych użytkownika i plików systemu operacyjnego służy karta microSD, dla której slot umieszczony został na górnej stronie płytki drukowanej. Na płytce znalazły się także dwa złącza microUSB (OTG oraz zasilające), port miniHDMI, złącze kamery (CSI) oraz, rzecz jasna, 40-pinowe złącze GPIO w rastrze 2,54 mm (a dokładniej - odpowiedni footprint, który pozwala na samodzielne wlutowanie odpowiedniego złącza, np. prostego lub kątowego gniazda goldpin). Moduł Raspberry Pi Zero W posiada wbudowaną antenę, dzięki czemu nie wymaga stosowania zewnętrznych anten ze złączem u.FL, co ma miejsce w przypadku wielu modułów radiowych i minikomputerów, spotykanych w sprzedaży.

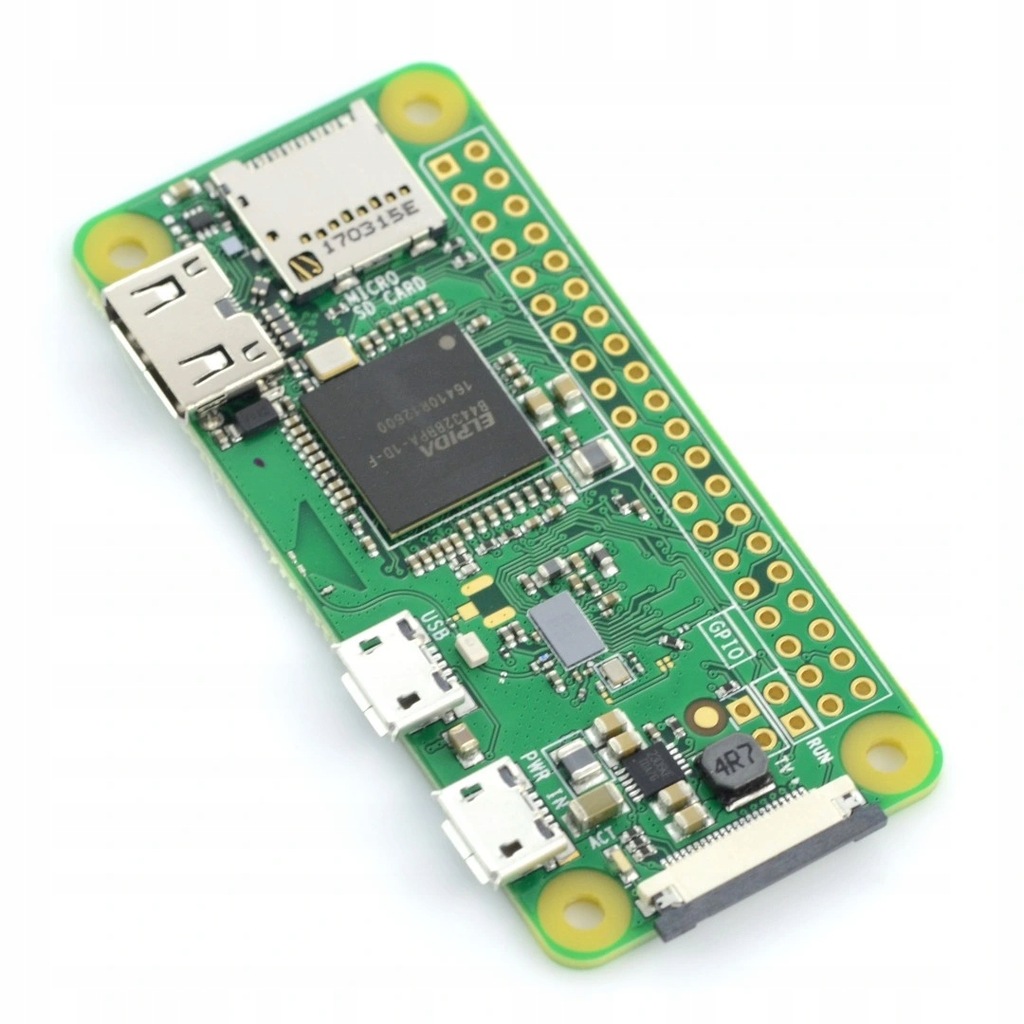

Raspberry Pi Zero W 512MB RAM - WiFi + BT 4.1.

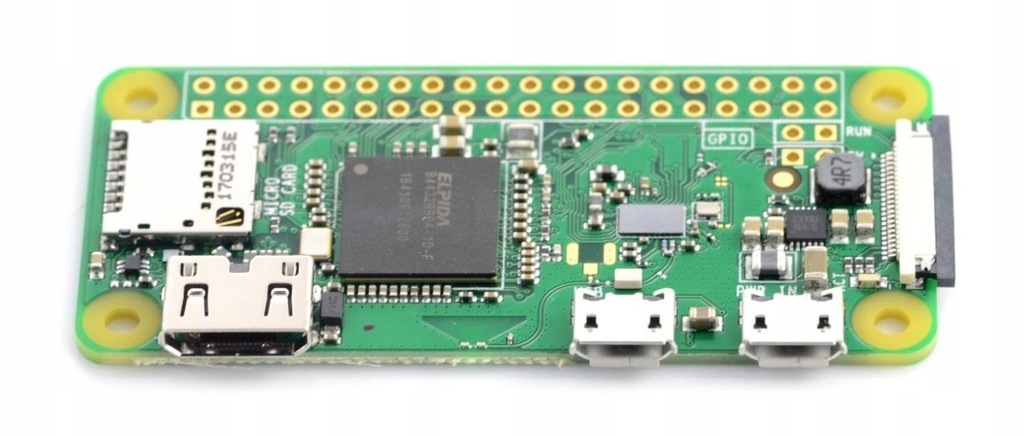

Minikomputer Raspberry Pi Zero W.

Raspberry Pi Zero - Łatwość integracji i duża wydajność obliczeniowa

Minikomputer Raspberry Pi Zero W pracuje pod kontrolą układu SoC (ang. System-on-Chip) marki Broadcom. W tym modelu zastosowany został jednordzeniowy procesor BCM2835, oparty na architekturze ARM11 i dobrze znany także z modeli A, B, B+ oraz Compute Module. Maksymalna częstotliwość taktowania wynosi 1 GHz, co w połączeniu z szybką pamięcią RAM o pojemności 512 MB pozwala na uruchamianie najnowszych systemów operacyjnych z powłokami graficznymi, np. Raspberry Pi OS (wcześniej znanego pod nazwą Raspbian) czy Ubuntu Mate, a także dystrybucji skierowanych na zastosowania profesjonalne – w tym Ubuntu Core czy Ubuntu Server. Wspomniane wcześniej złącze GPIO pozwala na łatwą integrację minikomputera Rapsberry Pi Zero W z zewnętrzną elektroniką, udostępniając – oprócz klasycznych, „prostych” linii wejścia/wyjścia – także szereg interfejsów cyfrowych, w tym I2C, SPI i UART. Wartą uwagi alternatywą dla budowania osprzętu od zera jest wykorzystanie gotowych nakładek funkcjonalnych, określanych wspólnym mianem Raspberry Pi Hat.

Uznanie wśród hobbystów i profesjonalistów

Seria minikomputerów Raspberry Pi jest obecna na rynku od lutego 2012 roku i została zapoczątkowana przez model Pi 1B. W 2015 roku miała miejsce premiera Pi Zero - jeszcze mniejszej “malinki” z jeszcze wyższą mocą obliczeniową.

Raspberry Pi Zero W - miniaturowy komputer o dużej wydajności obliczeniowej

Raspberry Pi Zero W to nie tylko spory zapas mocy obliczeniowej dostarczanej przez 32-bitowy procesor o zegarze 1 GHz i pamięć RAM 512MB, ale także wbudowana obsługa systemów łączności bezprzewodowej, tj. Wi-Fi i Bluetooth. Dzięki niewielkim wymiarom i niskiemu poborowi energii ten minikomputer znakomicie sprawdzi się zaawansowanych projektach IoT, a także licznych aplikacjach bezprzewodowych, np. jako sterownik serwomechanizmów i silników w pojazdach zdalnie sterowanych.
