Rainbow HAT - moduł rozszerzeń Android Things dla Raspberry Pi

Opis

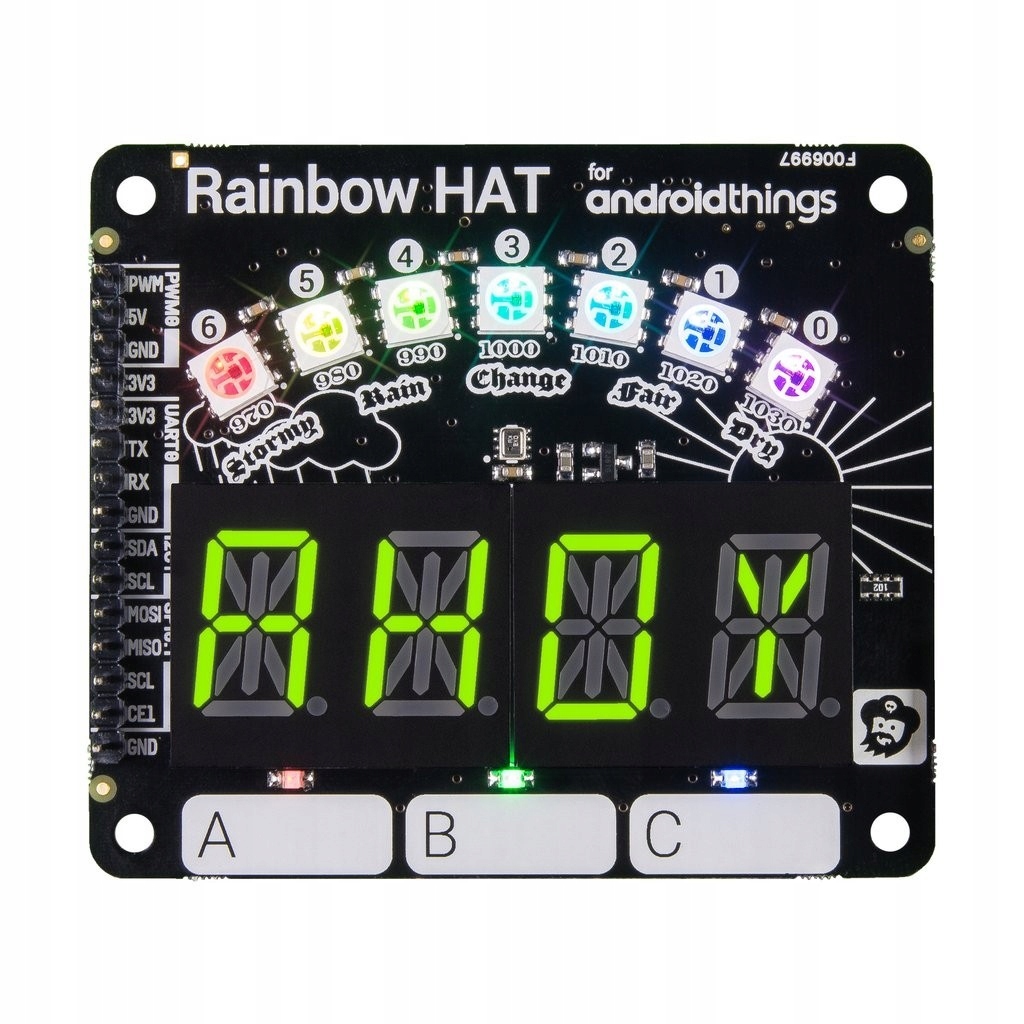

Moduł rozszerzeń Android Things przeznaczony dla minikomputerów Raspberry Pi. Na płytce umieszczono 7 diod LED RGB, cztery wyświetlacze 14-segmentowe, trzy jednokolorowe diody LED, a także trzy pojemnościowe przyciski dotykowe, czujnik temperatury i ciśnienia BMP280 oraz brzęczyk piezoelektryczny. Moduł jest wpinany do Raspberry Pi przez standardowe 40-pinowe złącze. Na brzegu płytki wyprowadzono dodatkowe złącze z interfejsami I2C, UART i SPI, dając możliwość dalszej rozbudowy zestawu. Jest dedykowany do projektów Android Things, ale może być także używany w przypadku systemów Raspberry Pi OS z biblioteką Pythona. Płytka znajdzie zastosowanie w szerokiej gamie projektów m.in. stacji pogodowej, zegara, minutnika lub stopera.

Uwaga!

W przypadku użycia Rainbow HAT z Raspberry Pi z pinami PoE (modele 3B+ i nowsze), należy użyć zestawu dystansów, aby upewnić się, że piny PoE nie stykają się z komponentami na spodzie płytki Rainbow HAT.

Właściwości

• 7 diod LED RGB APA102
• Cztery 14-segmentowe wyświetlacze alfanumeryczne (zielone diody LED)
• Sterownik wyświetlacza HT16K33
• Trzy pojemnościowe przyciski dotykowe
• Układ sterownika dotykowego Atmel QT1070
• Niebieskie, zielone i czerwone diody LED
• Czujnik temperatury i ciśnienia BMP280
• Brzęczyk piezoelektryczny
• Wyprowadzenia dla serwomechanizmu, I2C, SPI i UART
• Kompatybilny ze wszystkimi modelami Raspberry Pi z 40-pinowym złączem
• Biblioteka Python
