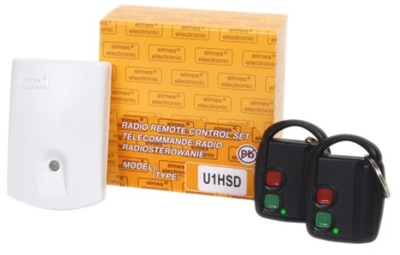

Odbiornik radiowy U1HR

Odbiornik uniwersalny U1HR to skuteczne rozwiązanie, przeznaczone do pracy w systemach alarmowych i zdalnego sterowania. Charakteryzuje się doskonałą czułością i selektywnością oraz zgodnością z najnowszymi wytycznymi UE w zakresie urządzeń zdalnego sterowania. Stanowi kontynuację modelu UMB100HR.

Rys.1 Schemat podłączenia odbiornika.

Tryby pracy odbiornika

Wyjście przekaźnikowe odbiornika U1HR może pracować w jednym z kilku trybów:

• Pilot załącza wyjście na zaprogramowany czas. Kolejne naciśnięcie pilota przedłuża czas załączenia.
• Pilot na przemian załącza i wyłącza wyjście.
• Wyjście jest załączone tak długo, jak długo naciśnięty jest pilot.
• Jeden przycisk pilota załącza wyjście, a drugi - wyłącza (wymaga pilota przynajmniej 2-kanałowego).

Zalety superheterodyny

Odbiornik superheterodynowy jest to rodzaj odbiornika radiowego z przemianą częstotliwości. Zbudowany został w oparciu o nowoczesny układ scalony. Charakteryzuje się bardzo wysoką czułością (< -110dBm) oraz dużą odpornością na zakłócenia radiowe. W praktyce, dzięki zastosowaniu takiego odbiornika, uzyskuje się znacznie większe zasięgi działania (w porównaniu z odbiornikiem standardowym typu superreakcja). Dobra czułość i selektywność sprawiają, że możliwa staje się instalacja w miejscach o dużym poziomie zakłóceń radiowych.

System kodowania zmiennego KEELOQ

W tym systemie każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu. Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod. Kody raz użyte nie są akceptowane. Uniemożliwia to ponowne użycie kodów przechwyconych.

Wyjście przekaźnikowe

Odbiornik U1HR wyposażony został w wyjście przekaźnikowe umożliwiające sterowanie innymi urządzeniami. Do listwy zaciskowej wyprowadzone są 3 styki przekaźnika: normalnie rozwarte (NO) i normalnie zwarte (NC) oraz jeden zacisk wspólny. Wyjścia te przełączają się w stan przeciwny po otrzymaniu przez odbiornik prawidłowego kodu z pilota.

Sygnalizacja LED pracy

Miniaturowy odbiornik U1HR posiada dwukolorową diodę świecącą LED. Sygnalizuje ona stan załączenia wyjścia przekaźnikowego (świeci na zielono) i wyłączenia wyjścia (świeci na czerwono)

Wyjście sygnalizacyjne S

Odbiornik posiada wyjście tranzystorowe typu otwarty kolektor (oznaczone literą S) przeznaczone do łączenia z zewnętrzną sygnalizacją akustyczną lub optyczną. Na wyjściu tym pojawiają się dwa impulsy zwarcia do masy przy załączeniu przekaźnika, a jeden – przy wyłączeniu. Dwa impulsy pojawiają się także wtedy, gdy naciśnięty przycisk pilota nie załącza wyjścia, a jedynie przedłuża czas podtrzymania wyjścia. Natomiast w trybach D i E, w których pierwszy przycisk pilota załącza, a drugi wyłącza wyjście, na wyjściu „S” pojawiają się dwa impulsy przy każdym naciśnięciu pierwszego przycisku pilota, a jeden impuls – przy każdym naciśnięciu drugiego.

Pamięć odbiornika

Ponieważ każdy pilot ma inny kod, odbiornik musi zapamiętać (nauczyć się) kodu każdego pilota indywidualnie, a ograniczona pojemność pamięci umożliwia zapamiętanie do 112 pilotów. Wprowadzenie do pamięci 113-tego spowoduje usunięcie pierwszego, itd. Eliminacja z systemu zgubionego lub skradzionego pilota wymaga wykasowania wszystkich pilotów z pamięci odbiornika, a następnie ponownego programowania do odbiornika pozostałych pilotów. Usunięcie pojedynczego pilota jest możliwe, ale tylko z użyciem pilota, który chcemy usunąć.
