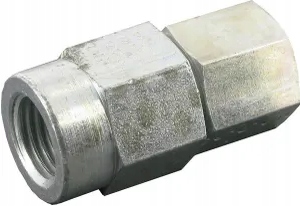

Przyłącze manometru EMASD 1/4" 8L M14x1.5 Voss

Jednostka - Sztuka

Zalety:

• Utwórz przyłącze manometryczne w dowolnym żądanym miejscu układu hydraulicznego.

Szczegóły produktu:

• Pierścień uszczelniający do manometru nie jest dostarczany wraz z przyłączem.
• Pierścień uszczelniający oferowany jest jako wyposażenie dodatkowe.
• Przyłącze manometru EMASD z gwintem wewnętrznym BSPP i złączem obrotowym pod pierścień zacinający.

Kształt - Prosty - 2 strony przyłącza

Typ złącza nr 1 - Nakrętka obrotowa

Typ złącza nr 1 - męski/żeński - Żeński

Długość złącza nr 1 - 14,5 mm

Średnica gwintu złącza nr 1 - M14

Skok gwintu złącza nr 1 - 1.50 mm

Typ gwintu złącza - Metryczny

Rozmiar klucza dla złącza nr 1 - 17.0 mm

Typ połączenia nr 2 - Gwint

Typ złącza nr 2 - męski/żeński - Żeński

Średnica gwintu przyłącza nr 2 - 1/4 cal

Ilość zwojów na cal gwintu złącza nr 2 - 19

Typ gwintu przyłącza nr 2 - BSPP

Rozmiar klucza dla złącza nr 2 - 19.0 mm

Odległość między złączami - 4,6 mm

Średnica rury - 8 mm

Norma DIN - 3865

Norma ISO - 8434-1-L

Średnica wew. - 4,5 mm

Długość - 37,5 mm

Materiał - Stal

Obróbka powierzchni - Cynk Niklowana

Ciśnienie robocze max. - 315 BAR

Seria - L

Zastosowanie:

• Połączenia między manometrem a złączką gwintowaną pierścienia zacinającego

Materiał - Stal
