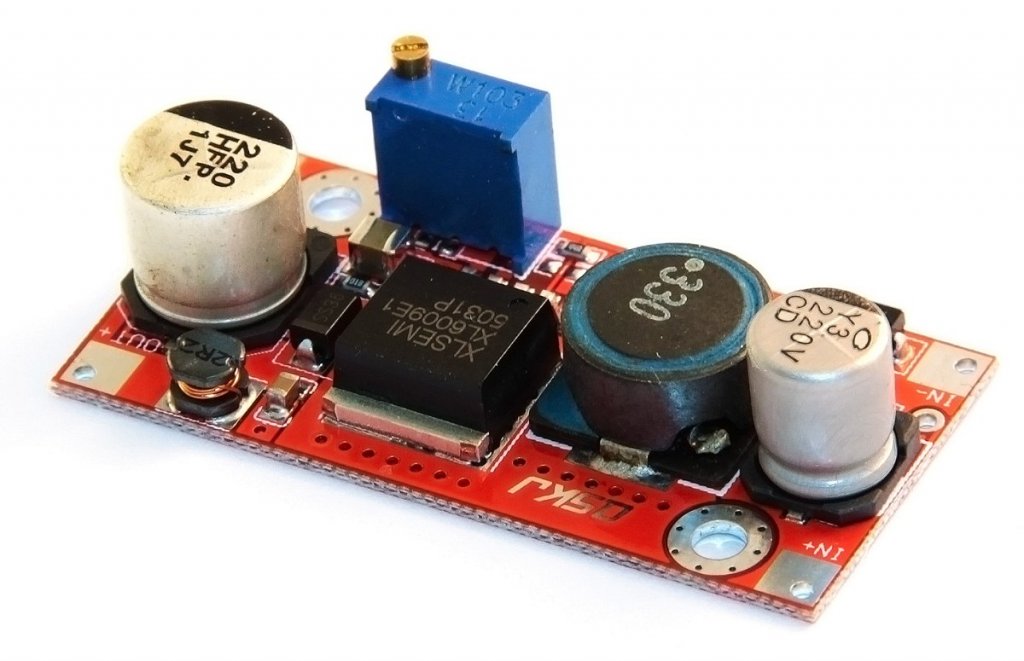

Przetwornica podwyższająca napięcie STEP-UP na XL6009. Mocniejsza wersja LM2577, umożliwiająca uzyskanie trochę większych prądów wyjściowych. Posiada na wyjściu filtr LC dla zmniejszenia tętnień napięcia wyjściowego.

Wymiary - 49mm x 23mm, wysokość - 13,5mm

Częstotliwość pracy - 400kHz

Zalecane napięcie wejściowe - 5V do 32V. Działa już od 3V ale dla prądu wejściowego nieprzekraczającego 1A. Jest to parametr poza katalogowy i może się różnić dla każdej przetwornicy.

Napięcie wyjściowe regulowane - od napięcia wejściowego do 50V, ustawienie większego napięcia uszkodzi przetwornicę.

Maksymalny prąd wejściowy - około 3,5A. Przy takim prądzie wejściowym, prąd klucza dochodzi do 4A, czyli do maksymalnej wartości. Do pracy ciągłej zalecane jest nie przekraczać 3A na wejściu.

Maksymalny prąd wyjściowy (0,9x3,5xUwej)/Uwy. Np. dla 5V na wejściu i 12V na wyjściu, maksymalny prąd na wyjściu wyniesie 1,3A. W niektórych opisach tej przetwornicy podają 4A jako prąd wyjściowy, myląc z maksymalnym prądem klucza. Nie wolno przekraczać 3A prądu wejściowego, można uszkodzić przetwornicę.

Nie wolno korzystać ze wszystkich parametrów granicznych jednocześnie, jeżeli przetwornica ma działać bezawaryjnie długi czas.

Przetwornica ma zabezpieczenie przed przegrzaniem, ale przy dużych prądach wejściowych należy zadbać o dobre chłodzenie, np. naklejając radiator od spodu płytki przez podkładkę silikonową, uważając na wystające pady żeby ich nie zewrzeć. Można też dolutować miedzianą blaszkę do XL6009. Powyżej 35V koniecznie trzeba zadbać o dobre chłodzenie.

Trzeba zapewnić też odpowiedni prąd i napięcie na wejściu, przetwornica nie jest Perpetuum mobile, więc trzeba policzyć zapotrzebowanie prądu na wejściu i zapewnić odpowiednie źródło napięcia, które będzie w stanie podołać wymaganiom.

Do pracy ciągłej, przetwornica wymaga dodatkowych kondensatorów elektrolitycznych 470uF na wejściu i wyjściu. Jest to spowodowane zbyt dużą pulsacją prądu, która doprowadzi do wysuszenia kondensatorów elektrolitycznych na płytce. Dotyczy to wszystkich przetwornic tego typu, sprzedawanych na różnych aukcjach, nie tylko naszych.
