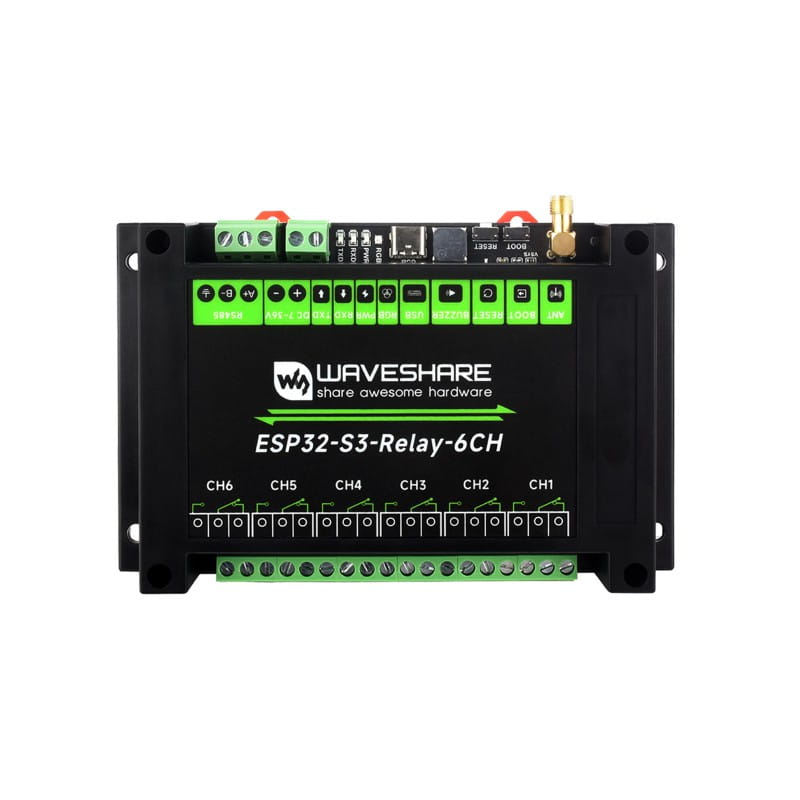

Przemysłowy moduł przekaźnikowy WiFi 6-kanałowy ESP32-S3 z Bluetooth, RS485

⭐Przemysłowy moduł przekaźnikowy WiFi 6-kanałowy ESP32-S3 to zaawansowane rozwiązanie dla aplikacji IoT i automatyki przemysłowej. Wyposażony w mikrokontroler ESP32-S3 z dwurdzeniowym procesorem Xtensa 32-bit LX7 o taktowaniu 240 MHz, moduł oferuje wyjątkową wydajność oraz zintegrowaną komunikację bezprzewodową WiFi 2.4GHz i Bluetooth LE. Dzięki złączu RS485 oraz kompatybilności z Raspberry Pi Pico HAT, moduł umożliwia szeroką gamę zastosowań, w tym kontrolę urządzeń przemysłowych, monitorowanie sensorów oraz integrację z różnorodnymi modułami dodatkowymi. Moduł posiada liczne zabezpieczenia, takie jak izolacja optyczna oraz cyfrowa, co zapewnia niezawodność i bezpieczeństwo w trudnych warunkach przemysłowych. Kompaktowa obudowa ABS na szynie DIN oraz wszechstronne wsparcie programistyczne (Arduino, Micropython) czynią go łatwym w instalacji i użyciu.

Specyfikacja:

• ✅Komunikacja bezprzewodowa: WiFi 2.4GHz (802.11 b/g/n), Bluetooth 5, BLE
• ✅Interfejs USB:
• ✅Złącze: USB Type-C
• ✅Zasilanie: 5V
• ✅Funkcje: Zasilanie, komunikacja USB, pobieranie oprogramowania
• ✅Interfejs RS485:
• ✅Złącze: Złącze śrubowe
• ✅Kontrola kierunku: Automatyczna kontrola sprzętowa
• ✅Ochrona: Diody TVS, ochrona przed przepięciami i ESD, rezystor 120R (włączany przez zworkę)
• ✅Interfejs rozszerzeń: 40-pinowy header kompatybilny z Raspberry Pi Pico HAT (RTC, CAN, RS232, LoRa, czujniki itp.)
• ✅Przekaźniki:
• ✅Kanały: 6
• ✅Prąd stykowy: ≤10A 250VAC/30VDC
• ✅Forma styków: 1NO 1NC
• ✅Izolacja: Optoizolacja
• ✅Diody LED:
• ✅RGB: Programowalne dla różnych kolorów
• ✅PWR: Czerwona, świeci przy podłączeniu USB i wykryciu napięcia
• ✅TXD: Zielona, świeci przy wysyłaniu danych z portu RS485
• ✅RXD: Niebieska, świeci przy odbieraniu danych z portu urządzenia
• ✅Zasilanie:
• ✅Złącze: Złącze śrubowe
• ✅Zakres napięcia: 7~36V
• ✅Obudowa:

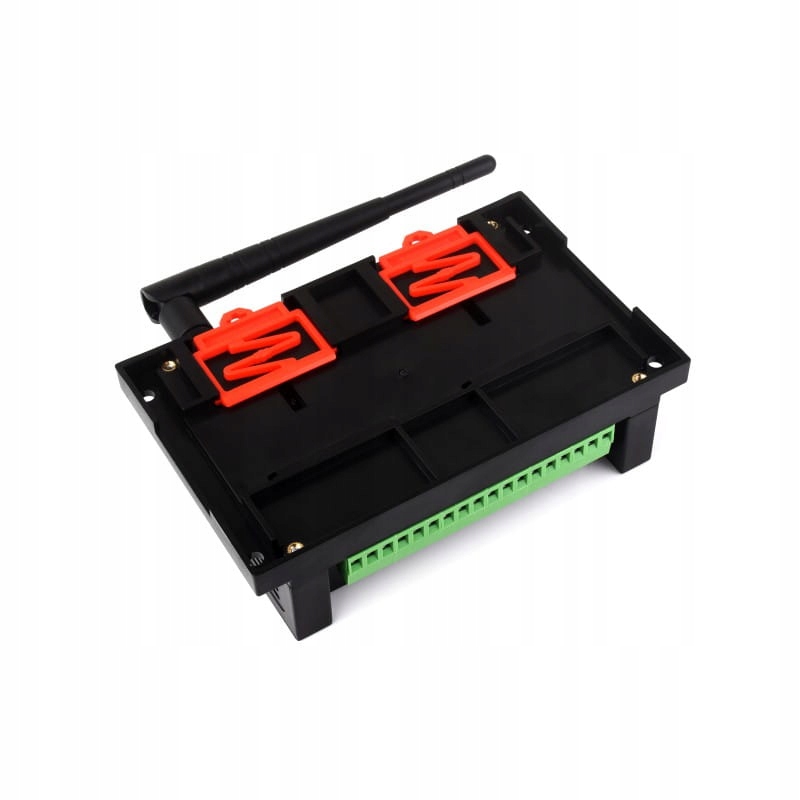

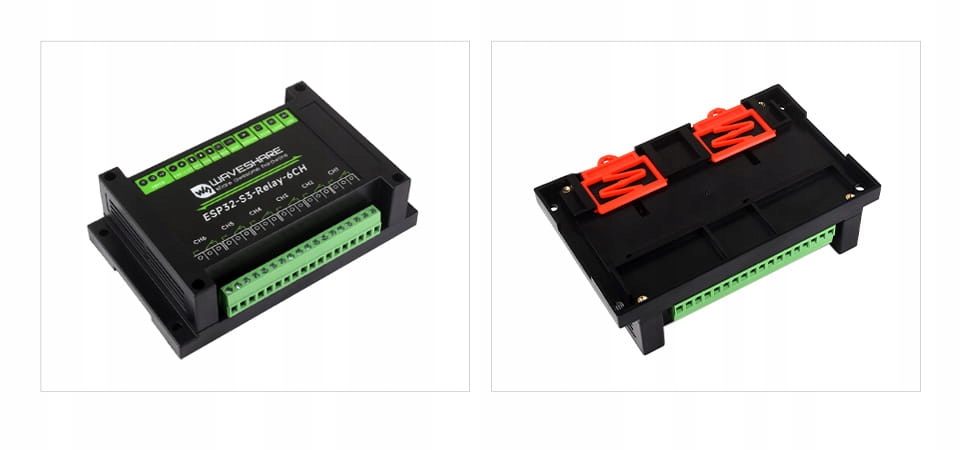

• ✅Typ: Obudowa ochronna ABS na szynę DIN

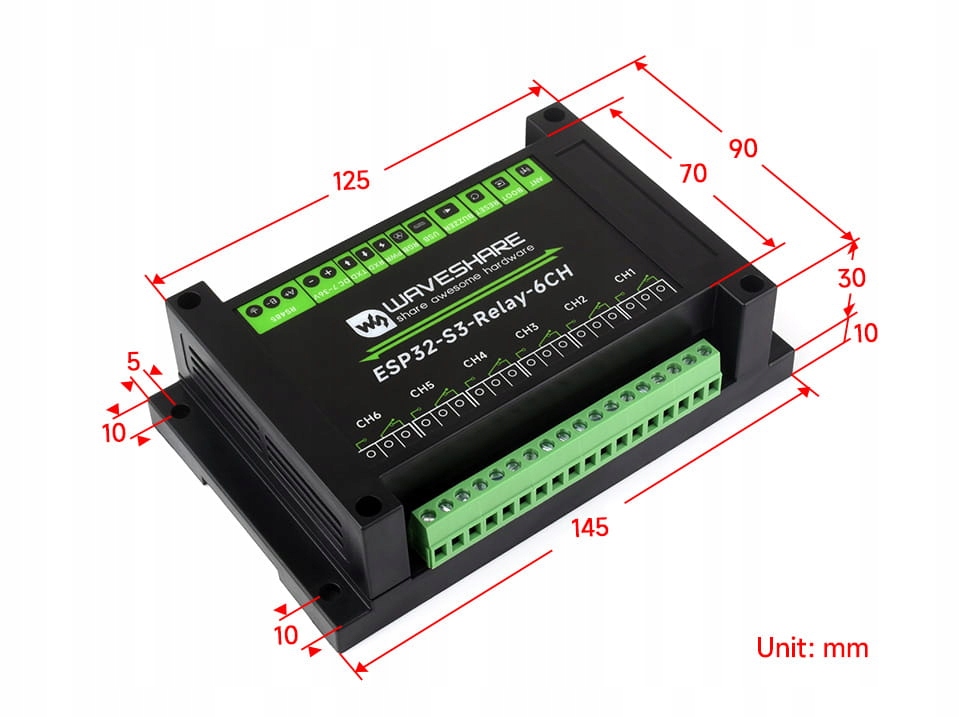

• ✅Wymiary: 145 × 90 × 30 mm

Właściwości produktu:

• ✅Zaawansowane możliwości obliczeniowe i mechanizmy zabezpieczające dzięki ESP32-S3
• ✅Zintegrowana komunikacja WiFi i Bluetooth dla bezprzewodowego sterowania i monitorowania
• ✅Wysokiej jakości przekaźniki zdolne do bezpośredniego sterowania urządzeniami 220VAC lub poniżej 30VDC
• ✅Kompatybilność z Raspberry Pi Pico HAT umożliwia rozbudowę funkcji
• ✅Obsługa RS485 z izolacją, dla łączenia z modułami i czujnikami przemysłowymi
• ✅Obsługa Arduino i Micropython, wraz z obszernym SDK i zasobami deweloperskimi

✅Przemysłowy moduł przekaźnikowy WiFi 6-kanałowy ESP32-S3

✅Liczne zabezpieczenia gwarantujące bezpieczeństwo w warunkach przemysłowych

✅Współpraca z Raspberry Pi Pico oraz dowolnymi peryferiami RS485

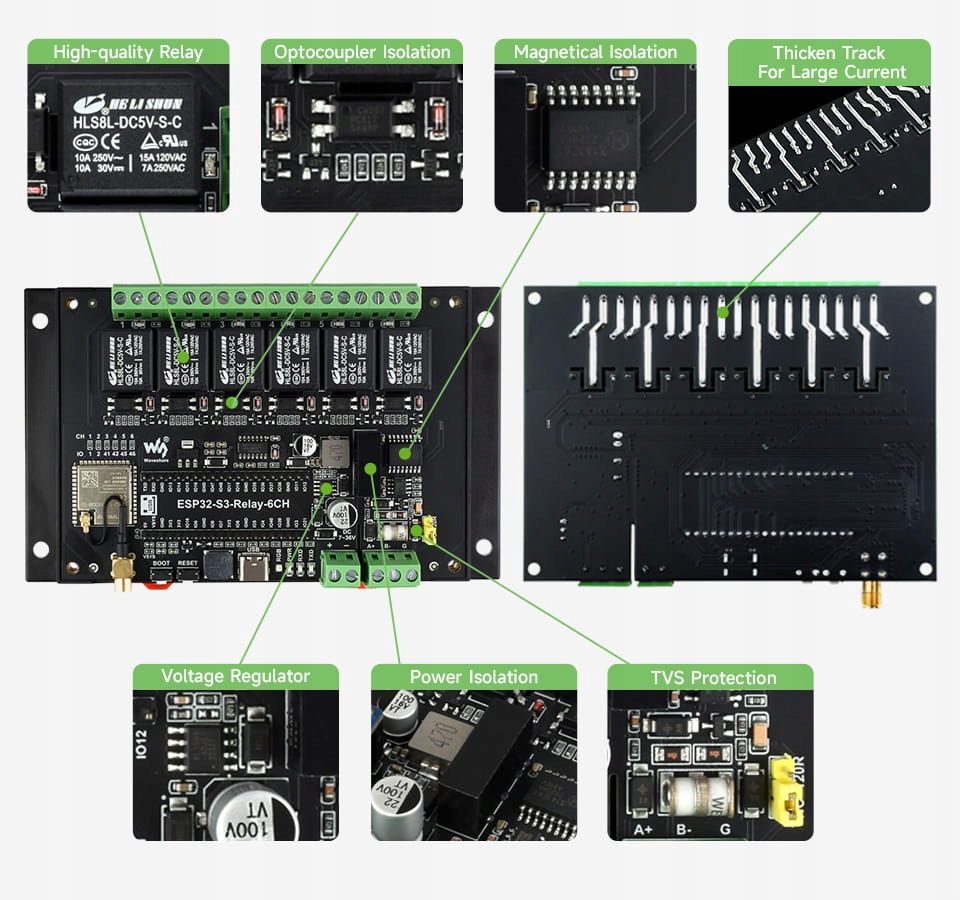

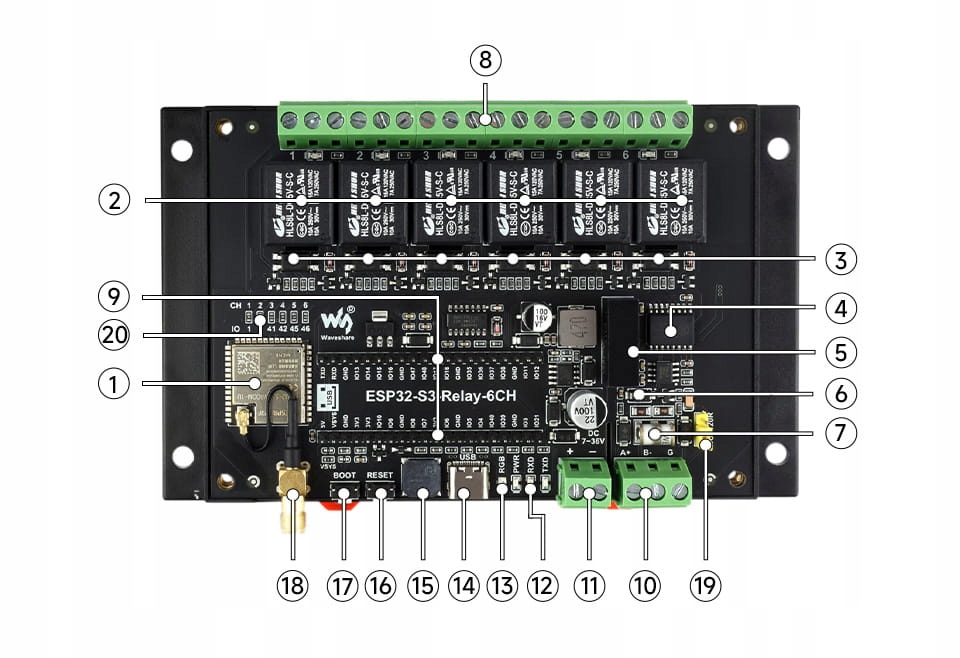

Budowa modułu:

1. ESP32-S3
2. 6-kanałowe przekaźniki
3. Izolacja transoptora
4. Cyfrowa izolacja
5. Izolacja zasilacza
6. Dioda TVS
7. Ceramiczna rura odprowadzająca gaz
8. Zaciski śrubowe przekaźnika

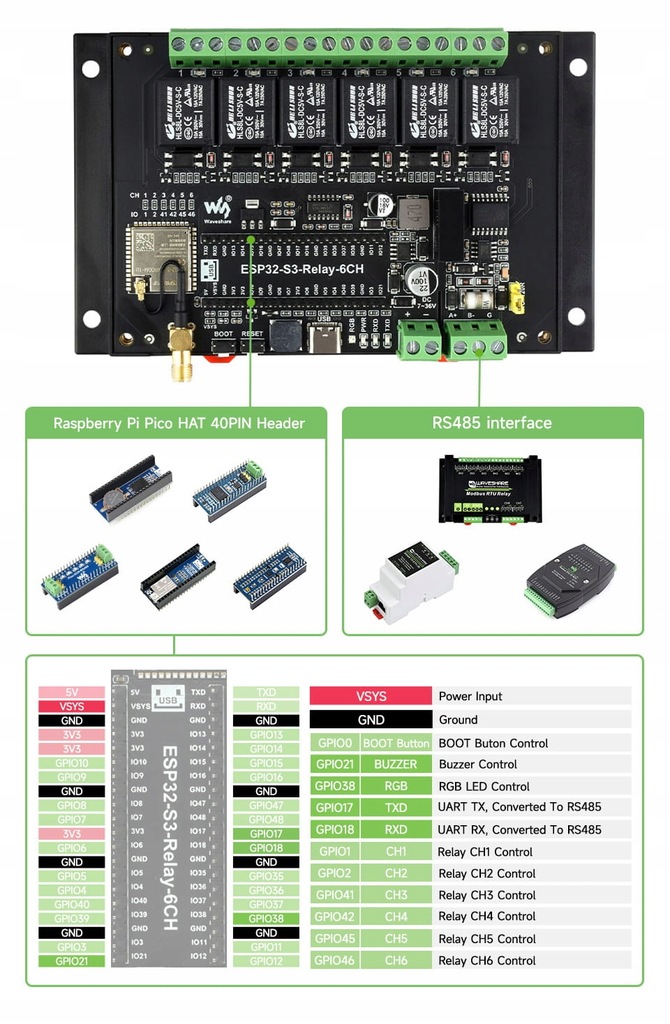

9. 40-pinowe złącze Raspberry Pi Pico HAT
10. Interfejs magistrali RS485

1. Zacisk śrubowy zasilacza
2. Wskaźniki
3. WS2812 RGB LED
4. Złącze USB typu C
5. Pasywna częstotliwość dźwięku brzęczyka
6. Przycisk ESP32 RESET
7. Przycisk ESP32 BOOT
8. Złącze anteny zewnętrznej
9. Zworka rezystora dopasowującego RS485
10. Domyślne ustawienie pinu sterującego przekaźników

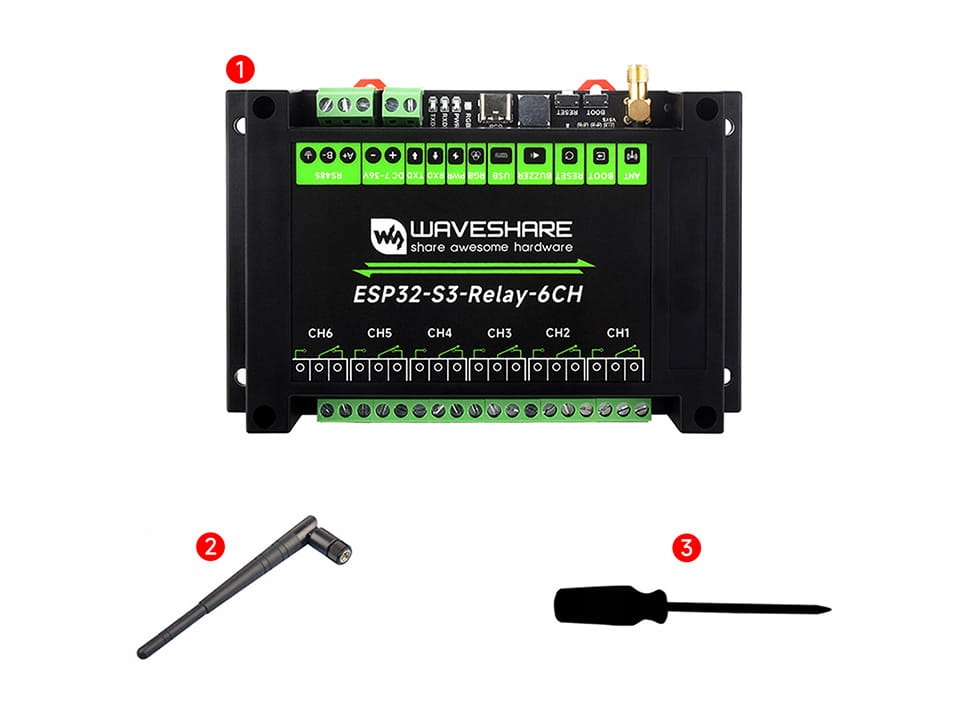

▶️ Zestaw zawiera:

1. Przekaźnik sześciokanałowy EPS32-S3 x1

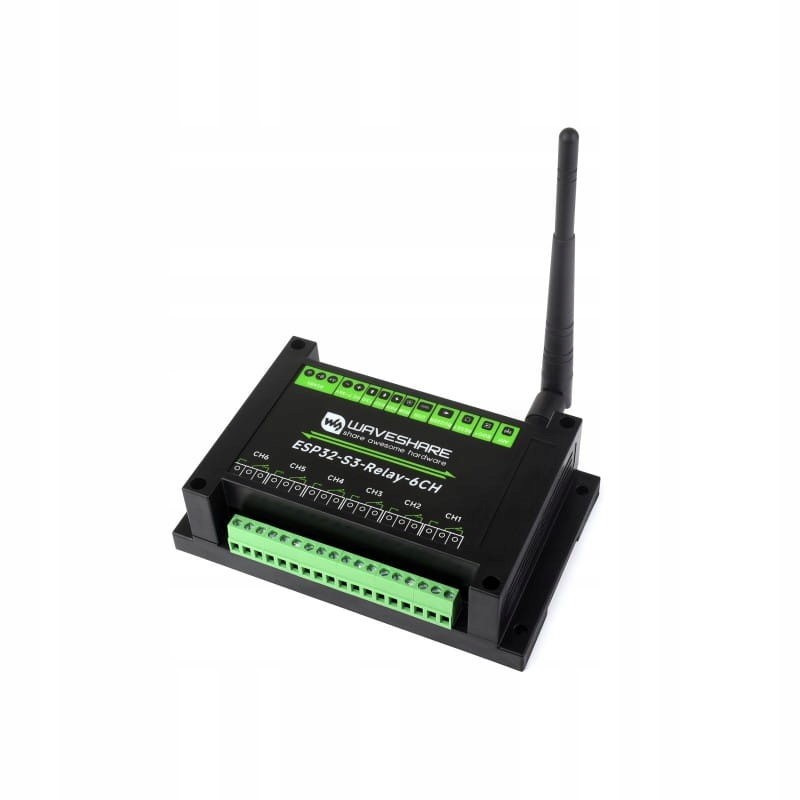

2. Antena SMA 2.4G 4DB x1
3. Śrubokręt x1
