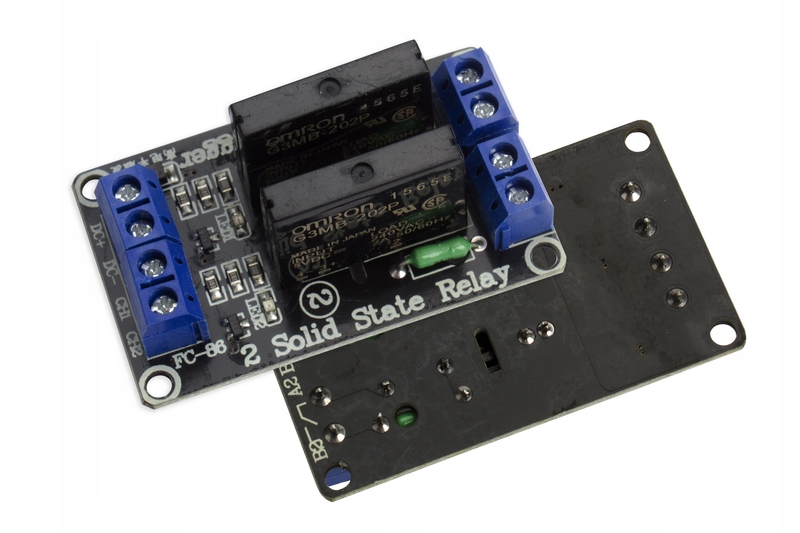

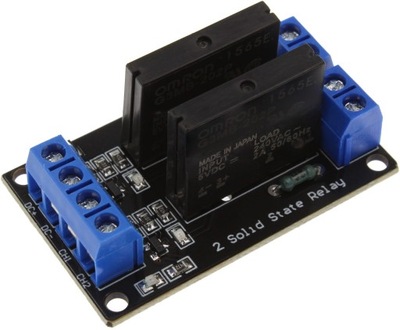

Przekaźnik SSR

Moduł z przekaźnikami półprzewodnikowymi ,nie posiada elementów mechanicznych, bezgłośny. Możliwość zastosowania w projektach z mikrokontolerami AVR, PIC, Arduino itp.

Stan niski, czyli "LOW Lever Trigger"

Dane tchniczne:

• STAN: NOWY
• liczba przekaźników: 2
• napięcie zasilania DC+/-: 5V
• napięcie sterujące CHx: DC5V (stan niski)
• przekaźnik: OMRON G3MB-202P
• prąd przełączany: max 2A dla 240VAC
• przełączanie napięć przemiennych
• dla napięć przemiennych: wyzwalanie w zerze
• sygnalizacja diodą LED stanu przekaźnika
• wymiar PCB: 33x55mm
• wysokość PCB: ok 24mm
• KOD PRODUKTU 0276

SCHEMAT:

• CH wejścia sterujące
• B1 A1 "styki" przekaźnika, stan niski na wejściu sterującym CH, uaktywnia przepływ napięcia pomiędzy tymi złączami
• DC+ plus napięcia zasilania (5V)
• DC- masa napięcia zasilania

WYMIARY: 105mm x 55mm x 25mm

ZESTAW ZAWIERA:

• 1szt -moduł z 8 przekaźnikami półprzewodnikowymi SSR
