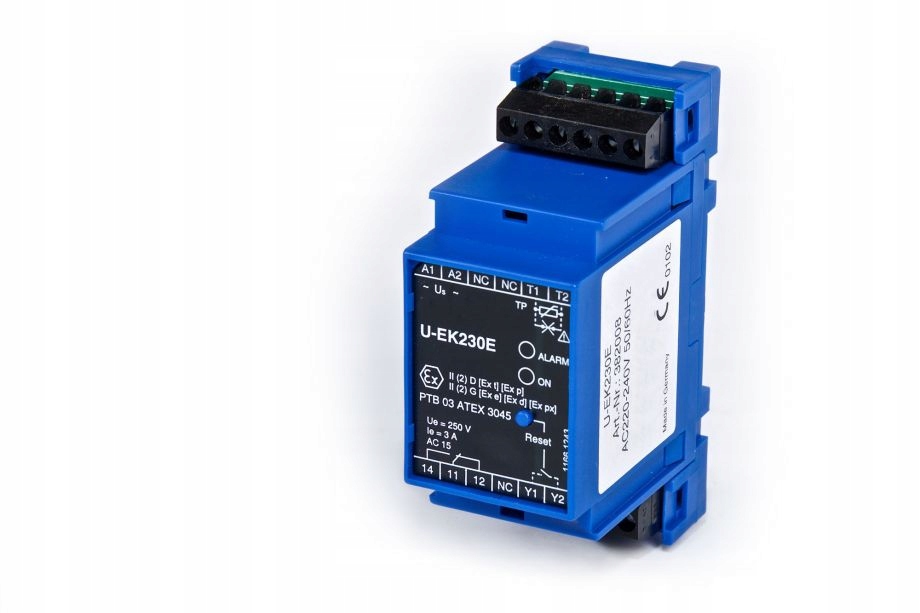

U-EK230 E

Przekaźnik ochrony termicznej PTC do montażu na szynie TS35 (poza strefą ATEX). Produkt certyfikowany do użycia, jako zestaw zabezpieczający od przeciążeń wentylatorów wyposażonych w czujniki PTC np. ERF.

UWAGA TOWAR POWYSTAWOWY - BRAK ORYGINALNEGO OPAKOWANIA

ZASTOSOWANIE

U-EK230E - przekaźnik ochrony termicznej PTC do montażu na szynie TS35 (poza strefą ATEX). Produkt certyfikowany do użycia, jako zestaw zabezpieczający od przeciążeń wentylatorów wyposażonych w czujniki PTC np. ERF. Kod ATEX: II (2) G [Ex e] [Ex d] [Ex px], II (2) D [Ex t] [Ex p].

Dane techniczne

Napięcie zasilania: 230 V / 50 Hz

Wejście dla czujników typu: 1 ÷ 6 PTC

Ochrona IP: 20

Wymiary: 35 x 116 x 58 mm

Numer artykułu: 91040858

Opis

OPIS:

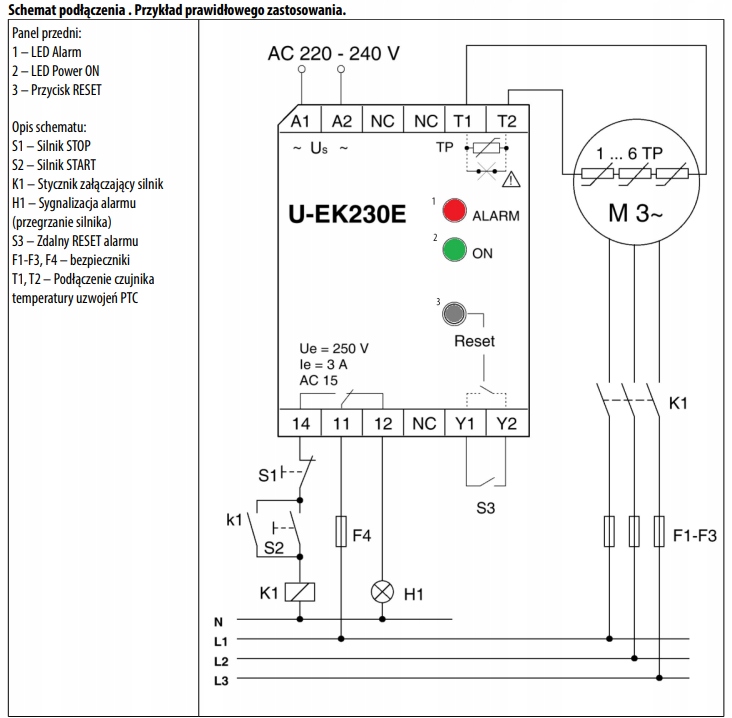

Urządzenie ochrony termicznej dla silników standardowych i przeciwwybuchowych (EX) wyposażonych w czujniki temperatury uzwojeń typu PTC. W przypadku silników EX urządzenie należy zainstalować poza strefą zagrożenia wybuchem. Montaż na szynie DIN, IP 20, szerokość 35 mm. Urządzenie w sposób ciągły kontroluje rezystancję podłączonych czujników temperatury uzwojeń silnika. Opis schematu podłączenia: w celu ochrony silnika przed przegrzaniem, w przypadku nagłej zmiany rezystancji, następuje przełączenie wewnętrznego przekaźnika (250VAC/3A), tym samym moduł przekazuje sygnał do wyłączenia stycznika znajdującego się w torze zasilania silnika (stycznik, lampka bezpieczniki nie wchodzą w skład zestawu). Awaria sygnalizowana jest wskaźnikiem LED. Ponowny rozruch wentylatora jest możliwy po ostygnięciu silnika i zresetowaniu wyłącznika (przez przycisk „RESET” lub przez wyłączenie całego układu na ok. 10 – 15 s).
