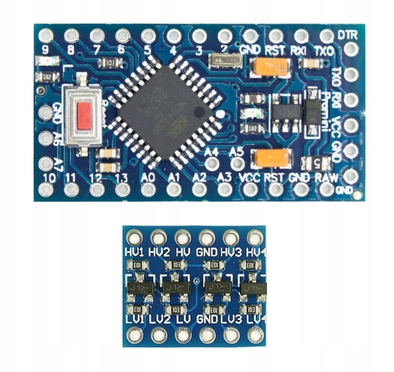

PRO MINI ATmega328P 3,3V 8MHz wraz z dwukierunkowym, czterokanałowym konwerterem stanów logicznych 3,3-5V

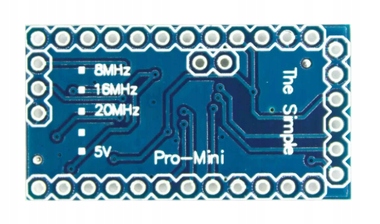

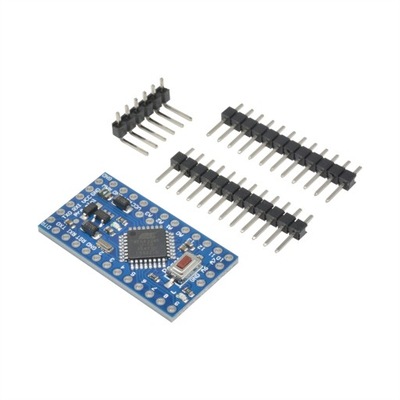

Miniaturowa płytka PRO MINI zawiera popularny mikrokontroler ATmega328P. Niewielkie rozmiary osiągnięto między innymi dzięki redukcji łącza USB i układu odpowiedzialnego za transmisję danych USB. Oznacza to, że płytkę należy programować przy wykorzystaniu zewnętrznego programatora lub konwertera UART. Płytkę można programować w środowisku Arduino IDE.

Podstawowe parametry:

• Napięcie zasilania: 3,3V
• Mikrokontroler: ATmega328P
• Pamięć Flash: 32kB
• Pamięć SRAM: 2kB
• Pamięć EEPROM: 1kB
• Zegar: 8 MHz
• Piny I/O: 14
• Liczba wejść analogowych: 7
• Liczba wyjść PWM: 6
• Interfejsy szeregowe: UART, SPI, I2C
• Liczba przerwań zewnętrznych: 2
• Wymiary ok.: 33 x 18 mm

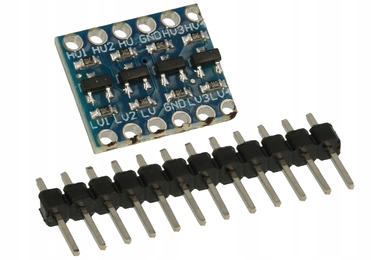

Konwerter stanów logicznych 3,3÷5V 4-kanałowy, dwukierunkowy

Dzięki modułowi możemy bezpiecznie skomunikować układy o logice 5V z układami o logice 3,3V i na odwrót.

Sposób podłączenia:

Doprowadzić masę, podłączyć zasilanie 5V do HV i 3,3V do LV.

Układy o logice 5V podpinać do wyprowadzeń opisanych HVx, a o logice 3,3V do LVx, gdzie x to numer kanału od 1 do 4.
