nr kat: 302.6259.000 MAX PRO

przyłącze: 32-80/180  GZ 2"

rozstaw: 180 mm

waga: 3.5 kg

ZASTOSOWANIE:

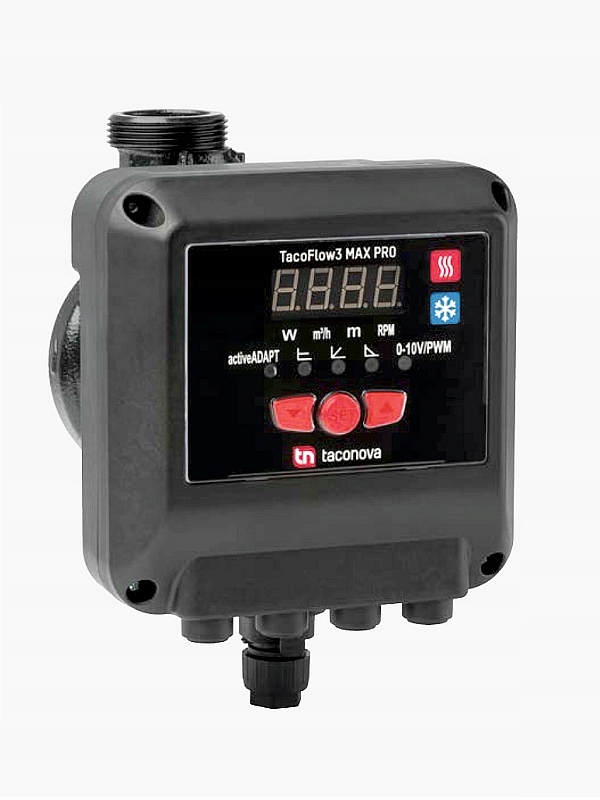

Pompa TacoFlow3 MAX PRO napędzana jest silnikami synchronicznymi z magnesami trwałymi. Te nowatorskie silniki osiągają wysoką sprawność, która przekłada się na znaczne obniżenie kosztów eksploatacji. Ponadto nie wymagają przeglądów ani wymiany elementów uszczelniających.

SPOSÓB MONTAŻU:

Pompa może być zamontowana w położeniu poziomym lub pionowym. Kierunek przepływu medium wskazany strzałką musi być zachowany.

SPOSÓB DZIAŁANIA:

Pompy obiegowe zbudowane są w konstrukcji „bezdławnicowej”, tj. wirujące elementy silnika zanurzone są w tłoczonym medium. Zapewnia to smarowanie silnika i wirujących elementów. Pompa obiegowa wyposażona jest w zabezpieczenie przed blokowaniem, które zastępuje niewystępującą w pompach wysokowydajnych śrubę w głowicy pompy służącą do ręcznego odblokowywania. Ponadto wyposażone w funkcję automatycznego odpowietrzania, która wykrywa i sygnalizuje obecność powietrza w pompie.

ZALETY:

■ Łatwa regulacja charakterystyk wydajności za pomocą przycisków

■ Przy zastosowaniu activeADAPT, zmiennej charakterystyki ciśnienia proporcjonalnego Δp-v, charakterystyki ciśnienia stałego Δp-c, wyznaczonej prędkości min.–maks. i sygnałów sterowania 0–10 V lub PWM

■ Zakres temperatur mediów od -10 °C do +110 °C ■ Okładzina izolacyjna na wyposażeniu standardowym

■ Wyświetlacz do wskazywania informacji technicznych

DANE TECHNICZNE:

■ Temperatura otoczenia: od +0 °C do +40 °C

■ Dopuszczalny zakres temperatur*: od -10 °C do +110 °C

■ Dopuszczalne zakresy temperatur zależnie od maksymalnej temperatury otoczenia:

■ przy 30 °C: +30 °C do +100 °C

■ przy 40 °C: +40 °C do +70 °C

■ Ciśnienie robocze: maks. 1.0 MPa - 10 bar

■ Minimalne ciśnienie na otworze wlotowym:

■ 0.05 MPa (0.5 bara) przy 80 °C

■ 0.15 MPa (1.5 bara) przy 95 °C

■ Maksymalna względna wilgotność powietrza: ≤ 80%

■ Poziom ciśnienia akustycznego: < 43 dB (A)

■ Dyrektywa niskonapięciowa (2006/95/CE): Zastosowane normy: EN 60335-1 i EN 60335-2-51

■ Dyrektywa kompatybilności elektromagnetycznej (2004/108/CE): zastosowane normy: EN 61000-3-2, EN 61000-3-3

■ Dyrektywa ekoprojektu (2009/125/ CE): zastosowane normy: EN 16297-1 i EN 16297-2

■ Wejścia/wyjścia: PWM, 0-10 V DC Materiał

■ Korpus pompy: żeliwo szare, malowane elektroforetycznie (EN-GJL-200)

■ Wirnik: Mosiądz /tworzywo kompozytowe

■ Wał: Ceramika

■ Łożysko: Grafit/ceramika

■ Obudowa rotora: tworzywo kompozytowe

Silnik / układ elektroniczny:

■ Napięcie zasilania: 1x230 V (±10%), PE częstotliwość: 50/60 Hz

■ Znamionowy pobór mocy (P1): min. 16 W, maks. 88 W

■ Prąd znamionowy (l1): min. 0.2 A, maks. 0.6 A

■ Klasa izolacji: F

■ Stopień ochrony: IP 44

■ Klasa termiczna: TF 110

Dopuszczalne media:

■ woda grzewcza (VDI 2035; SWKI BT 102-01; ONORM H 5195–1)

• Gwarancja producenta 5 lat
