Przedmiotem aukcji jest prawdziwy unikat na polskim rynku.

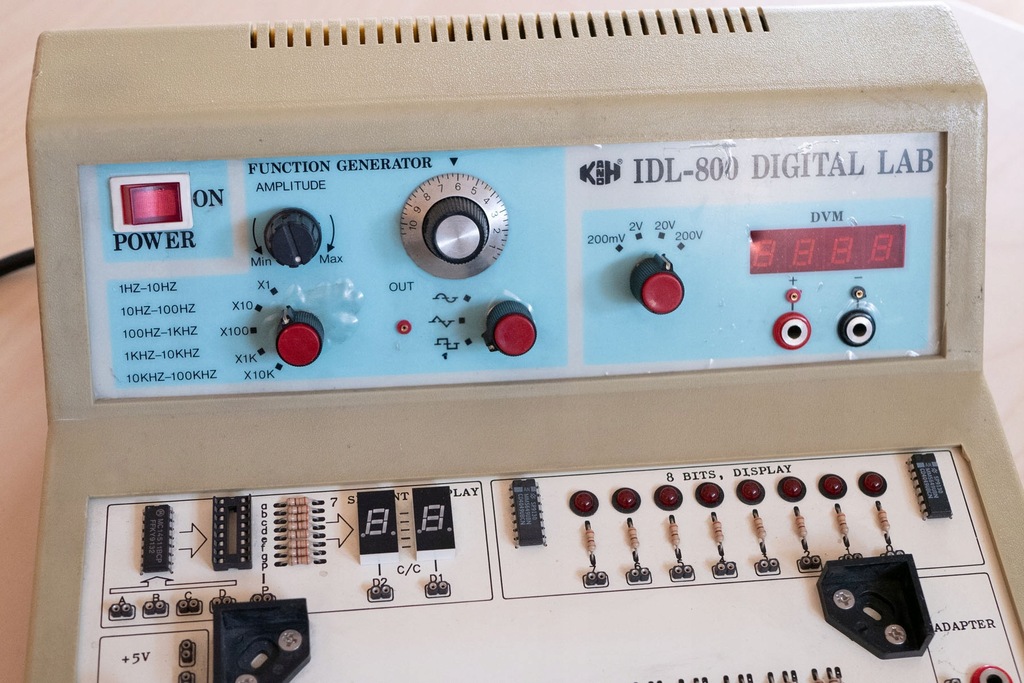

Jest to platforma do nauki elektroniki, projektowania i testowania układów - IDL 800

------------------

Dzięki urządzeniu obwody elektroniczne cyfrowe mogą być zbudowane z szybkością i łatwością. Urzadzenie posiada wbudowany miernik, generator funkcji, przełączniki, źródła napięcia i wiele wiele innych ciekawych funkcji.

Dokładaną specyfikację i opis można znaleźć na poniższych stronach:

https://www.alphaomega-electronics.com/en/training-education-systems/3618-idl-800a-digital-lab.html

https://www.jameco.com/z/IDL-800A-R-Digital-Design-Lab-with-Solderless-Breadboard_75839.html

------------------

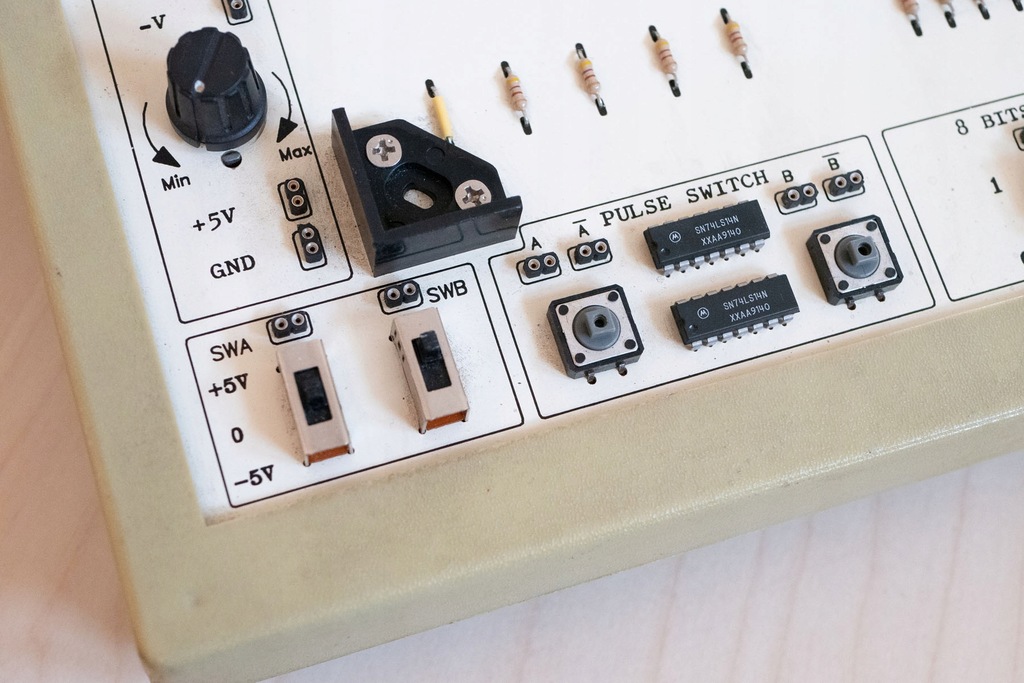

Stan wizualny jest przedstawiony na zdjęciach. Wg mnie jest zachowane w dobrym stanie. Jedynym minusem są ułamane dwa uchwyty od przełączników w prawym dolnym rogu (widać to na zdjęciach). Przełączniki są mimo tego sprawne.

Stan techniczny - urządzenie jest sprawne.

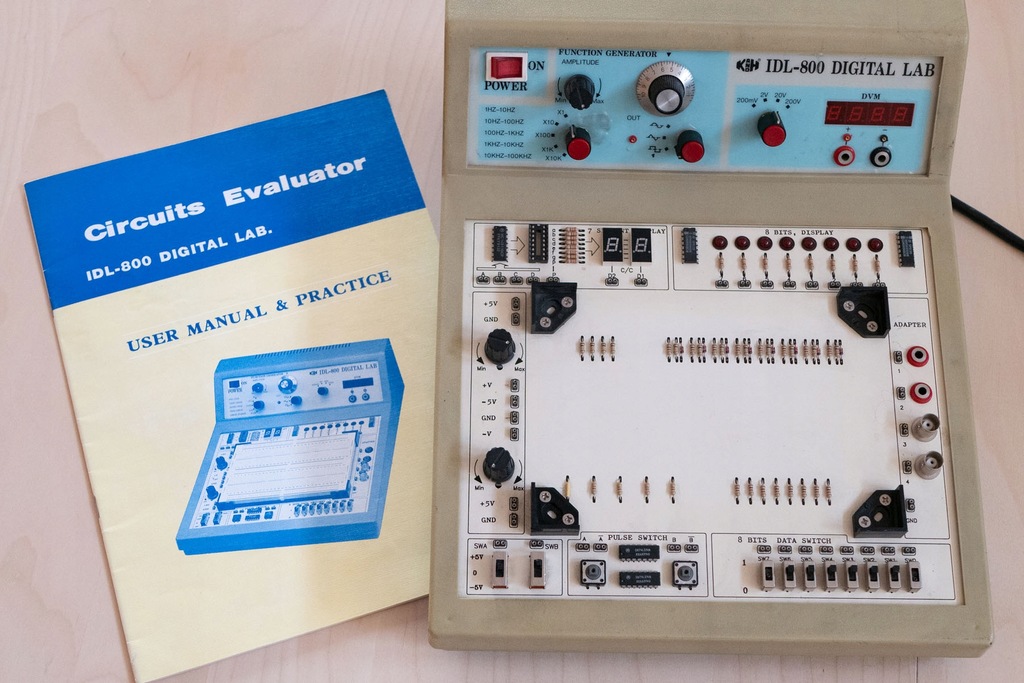

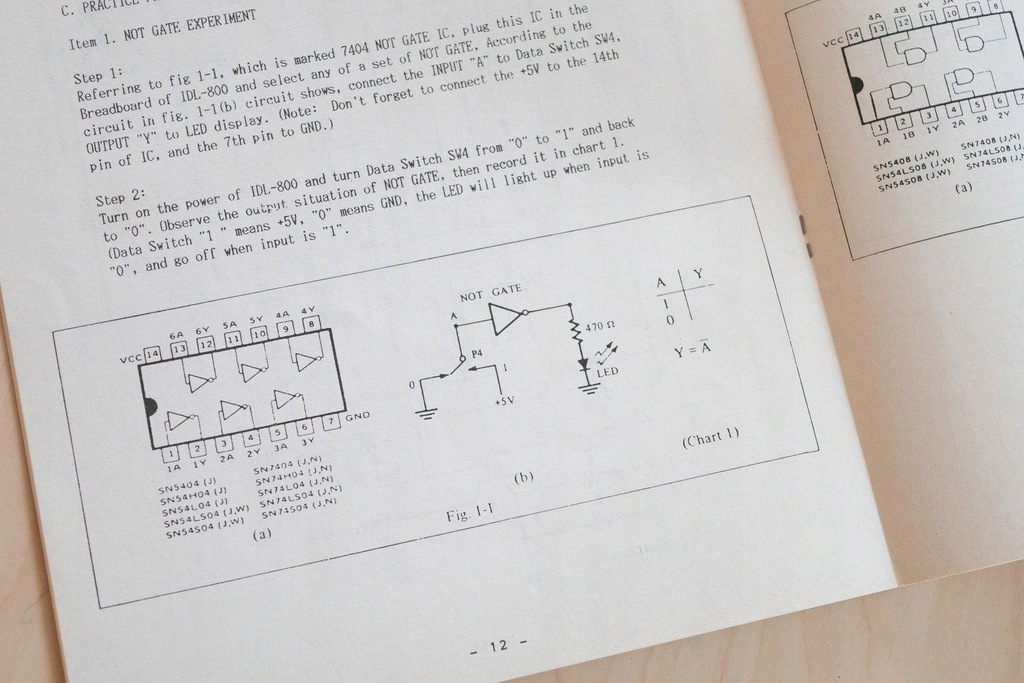

W zestawie jest oryginalna instrukcja.

------------------

WIĘCEJ ZDJĘĆ:

https://drive.google.com/drive/folders/1MEhTR9BLcRDAQi33OwNlSSMI23oTlXSF?usp=sharing

-------------------------------

Przykładowy film instruktażowy:

https://www.youtube.com/watch?v=T-MpF5oIsbg

(jeżeli odnośnik nie działa, to proszę w YouTube wpisać po prostu IDL 800)

-------------------------------

2. DC power supply Variable DC power :

- Positive output voltage : 0 ~ +15V ±10%

- Negative output voltage : 0 ~ -15V ±10%

- Maximum output current : 300 mA.

- Line regulation : < 0.05% / V (Ta=25°C)

- Load regulation : < 30mV (Ta=25°C)

-------------------------------

Fixed power supply :

- Positive output voltage : +5V ±10%

- Maximum output current : 1 Amp.

- Line regulation : < 50mV.

- Load regulation : < 100mV.

- Negative output voltage : -5V ±10%

- Maximum output current : 100mA

- Line regulation : < 25mV.

- Load regulation : < 30mV.

All DC power supplies with short circuit protection.

-------------------------------

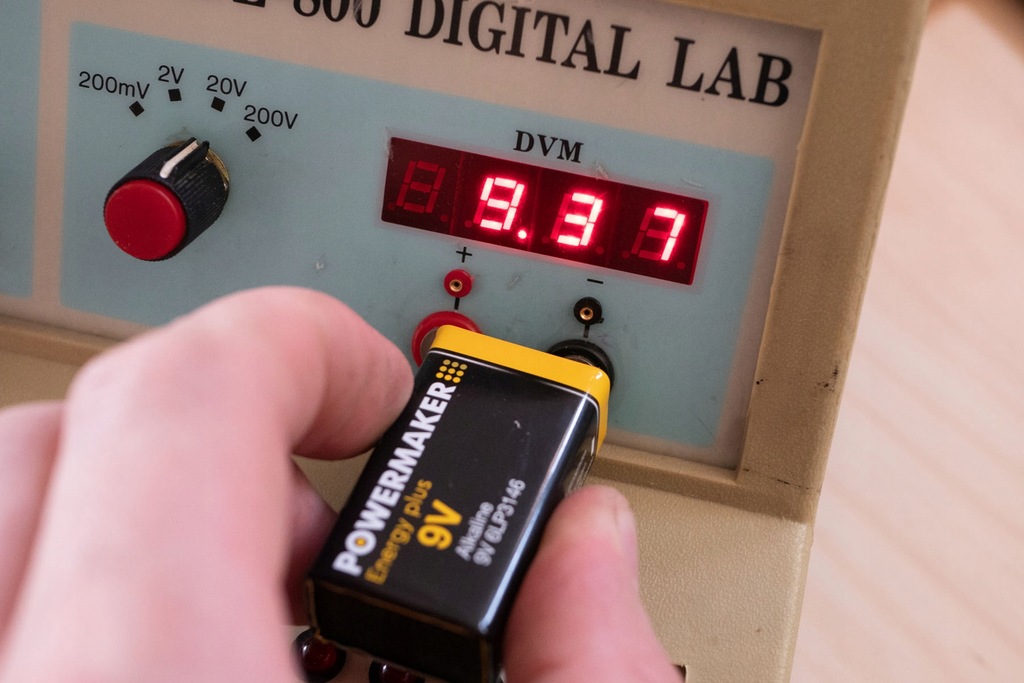

4 Digital voltmeter :

-
3 1⁄2 Digits LED display.

- 4 Ranges: 0 ~ 199.9V full scale

0 ~ 19.99V full scale

0 ~ 1.999V full scale

0 ~ 199.9mV full scale
:

- Ιnput impedance : 10MΩ for any range.

-------------------------------

5 Universal counter

(1) Frequency range : 1Hz ~ 99.999999 MHz ;
10Hz ~ 100.00000 MHz

(2) Period range TH & TL : 0.01μs ~ 999999.99μs ;
1μs ~ 99999999μs

(3) Input signal: TTL or CMOS level or any level (Vmin ≥ +2.3Vp ±10%)

(4) Display : 8-digit 7-segment LED display

(5) Counter switch : External / internal

-------------------------------

6.Two digits of 7 segment LED display :

Common cathode operation

-------------------------------

7.Four point tip / banana socket / BNC socket exchange adapters

8.Eight buffered LED displays :

9.Eight data switches :

10.Two function switches

11.Two pulse switches :

12.Dimensions : 420 x 360 x 200 mm (L x W x H)

13.Weight : 4.2kg

---------------------------

Na terenie Łodzi możliwy odbiór osobisty.

Przedmioty zakupione na kilku aukcjach mogę wysłać w jednej paczce - proszę tylko o informację przed dokonaniem wpłaty.
