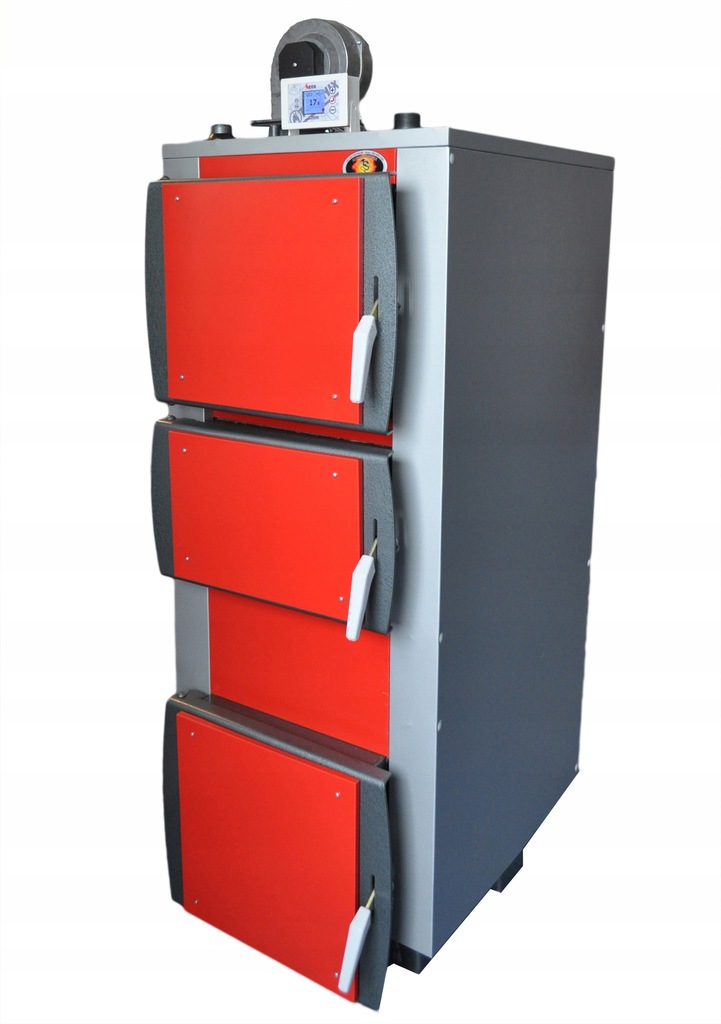

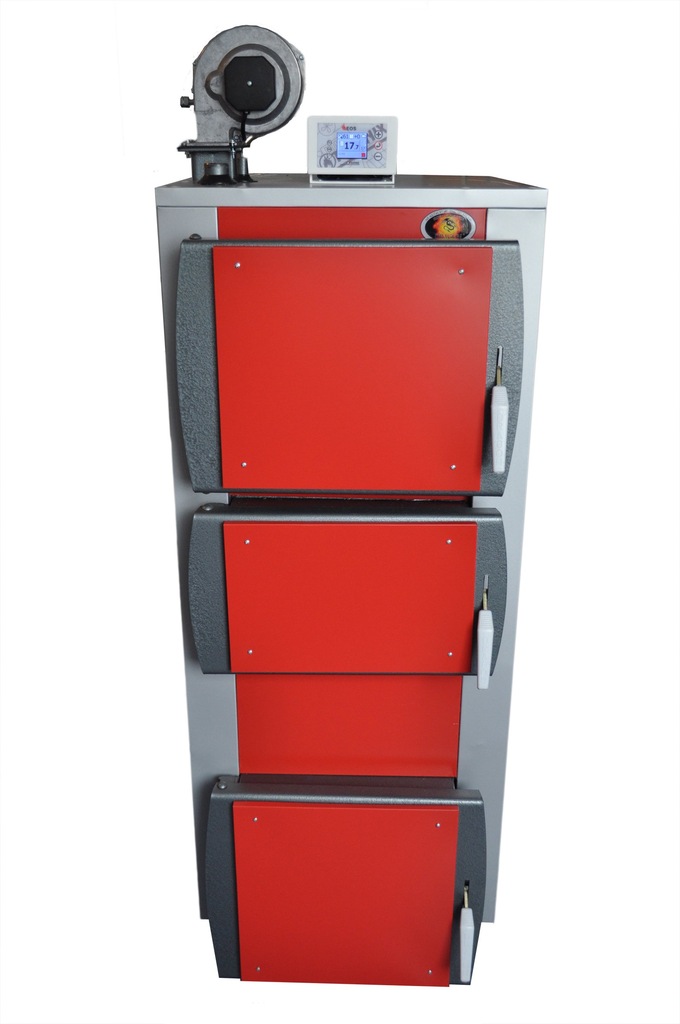

Podgrzewacz C.W.U. o mocy 19kW!

Palenie może odbywać się na dwa sposoby tzn. "od góry" - spalanie warstwowe i stałopalność sięga wtedy nawet 20 godzin lub "od dołu" w sposób tradycyjny bez użycia prądu za pomocą naturalnego ciągu kominowego.

Do komory paleniskowej doprowadzane jest powietrze pierwotne i wtórne za pomocą specjalnych dysz nadmuchowych, co przyczynia się do całkowitego dopalenia gazów palnych oraz paliwa. Podgrzewacz C.W.U. ma kanały konwekcyjne umieszczone poziomo nad paleniskiem z jedną wyczystką z przodu co jest ważną zaletą (proste i łatwe czyszczenie podgrzewacza wody). Bardzo ważnym walorem są duże drzwi zasypowe oraz głębokie paleniska, dzięki którym ułatwiony jest załadunek drewna bez konieczności rozłupywania.

Zalety podgrzewacza C.W.U:

• Nowoczesny sterownik PID z wyświetlaczem TFT
• Szeroki asortyment paliw
• Stałopalność ~20 godzin - od rozpalenia do wygaszenia w systemie tzw. "całodobowym".
• System wielopunktowego napowietrzania komory paleniskowej - zastosowano dysze napowietrzające. Powietrze wtórne zwiększa sprawność i efektywność.
• Wysoka sprawność ~80% - ekonomiczny i przyjazny dla środowiska.
• Długi okres gwarancji - wynikający z jakości produkcji i stosowania atestowanych materiałów. Korpusy wewnętrzne wykonane są z blach o grubości 6 - 10 mm.
• Łatwy i wygodny załadunek opału - duże wymiary drzwi wsypowych. Dodatkowa osłona termiczna drzwiczek - eliminuje do minimum straty ciepła na zewnątrz.
• Dwa tryby palenia - rozpalanie od góry (cykl całodobowy) - spalanie miału węglowego. Rozpalanie od dołu (tradycyjne) - spalanie drewna, węgla itp.
• Głęboka komora paleniskowa
• Nowoczesna technologia produkcji - wykonany z blachy z zastosowaniem maksymalnej ilości elementów giętych (wyeliminowanie dużej ilości połączeń spawanych) co znacznie wydłuża trwałość. Podgrzewacze C.W.U. konstruowane są w systemie CAD, wycinane technologią plazmową na maszynach CNC i spawane w metodzie MIG/MAG.

W podgrzewaczach C.W.U. istnieje możliwość zastosowania podajnika automatycznego do spalania trocin suchych i mokrych typu AZS HAJNÓWKA (konieczne jest podanie wymiarów pod palnik, który klient zakupuje we własnym zakresie).

Występuje również wersja z miarkownikiem ciągu (dopłata 150 zł, dostępny na innej naszej aukcji).

Podgrzewacze C.W.U mogą być stosowane wyłącznie w instalacjach systemu otwartego.

Stosowany rodzaj opału:

• miał węglowy
• węgiel kamienny
• węgiel brunatny
• drewno
• zrzynki
• wiór
• trociny
• brykiet

Podgrzewacze C.W.U w standardzie posiadają sterownik EOS PID, który w sposób automatyczny dobiera parametry obrotów dmuchawy optymalizując proces palenia.

Dane techniczne:

• Znamionowa moc cieplna: 19 kW
• Pojemność wodna: 85 l
• Zasyp paliwa: 44 kg
• Min. wysokość komina: 6 m
• Wymagany ciąg kominowy: 26 Pa
• Min. średnica komina: Ø180 mm
• Wymiary czopucha: 170 x 170 mm
• Średnica zasilania i powrotu: 40 DN
• Masa: 290 kg
• Ciśnienie robocze: 1 bar
• Stałopalność eksploatacyjna: 18±6 h
• Stałopalność znamionowa: 8±2 h
• Sprawność cieplna: >80 %
• Maks. temperatura robocza: 90 °C
• Min. temperatura powrotu: 55 °C
• Paliwo podstawowe: Węgiel  kamienny  typ 31,32-klasa 25/7-sortymentu MI wg PN-82/G-97001-3
• Paliwo zastępcze: Węgiel brunatny, drewno, brykiety

Istnieje możliwość dokonania wyboru:

• strony otwierania drzwi (zawiasy z lewej lub prawej strony)
• średnicy i umiejscowienia króćcy zasilania i powrotu
• czopucha o przekroju kwadratowym lub okrągłym (standard)
• wylotu spalin np. czopuch skierowany w lewo lub w prawo, wylot górny itd. (wersja nr 1 standard, pozostałe konfiguracje za dopłatą +200zł dostępne na innej naszej aukcji)
• doposażenia w dodatkowe kolano lub przedłużkę na czopuch

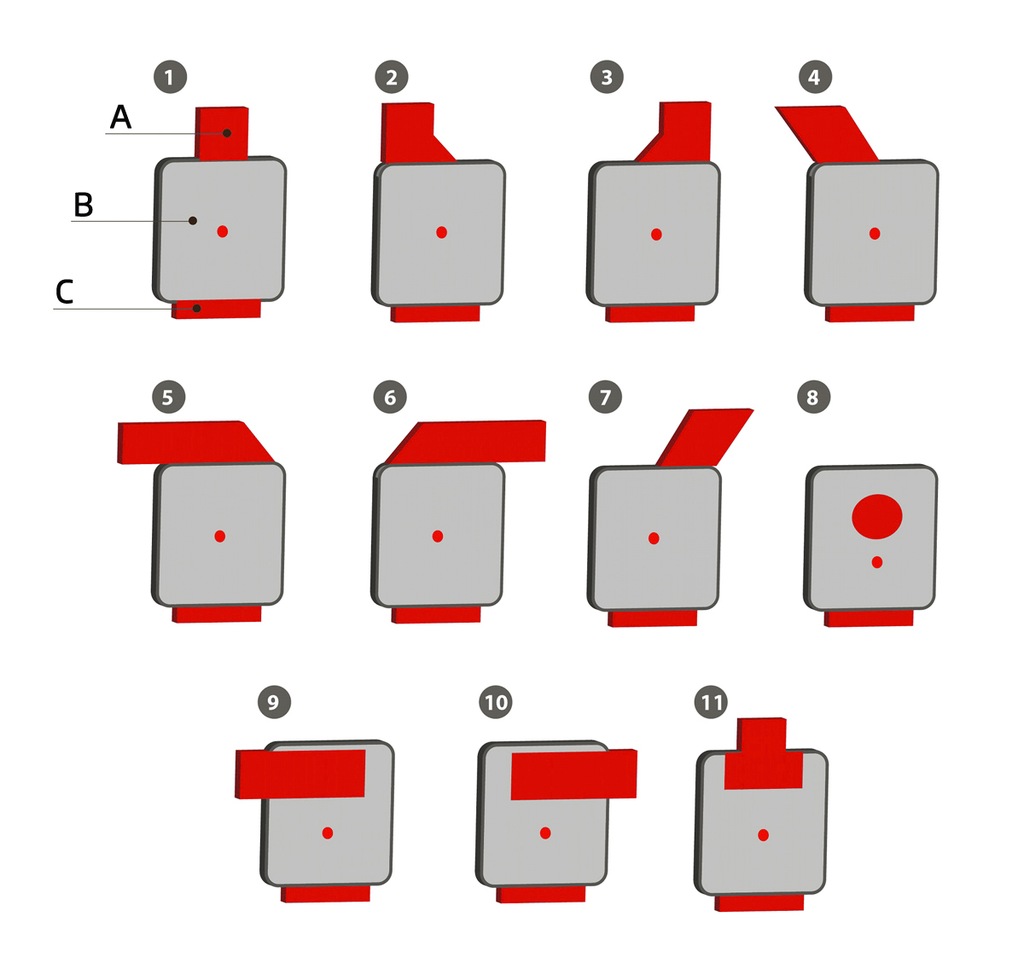

Konfiguracje czopucha (wersja nr 1 standard, pozostałe konfiguracje za dopłatą +200zł dostępne na innej naszej aukcji):

• A - Komin
• B - Podgrzewacz C.W.U.
• C - Drzwiczki

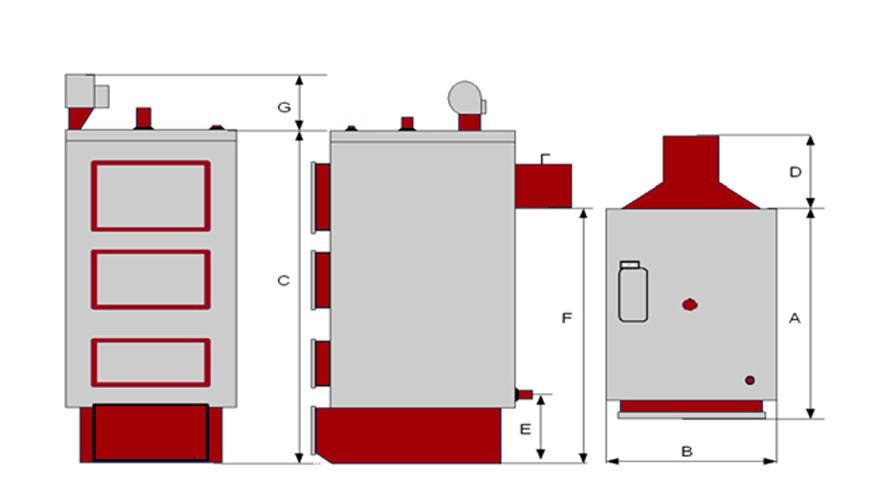

Gabaryty:

• A Głębokość: 670 mm
• B Szerokość: 530 mm
• C Wysokość: 1320 mm
• D Długość czopucha: 250 mm
• E Wysokość do osi rury powrotu: 180 mm
• F Wysokość do spodu czopucha: 1100 mm
• G wysokość dmuchawy: 250 mm
• Wymiary otworu zasypowego: 240x350 mm
• Głębokość paleniska: 400 mm

Sterowniki:

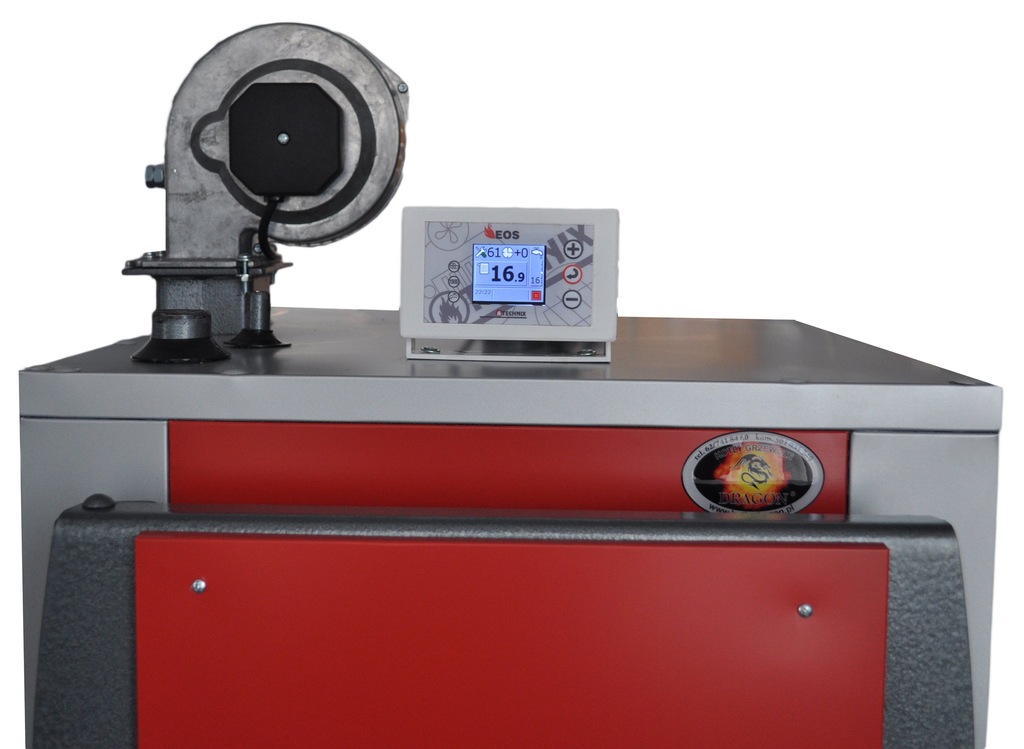

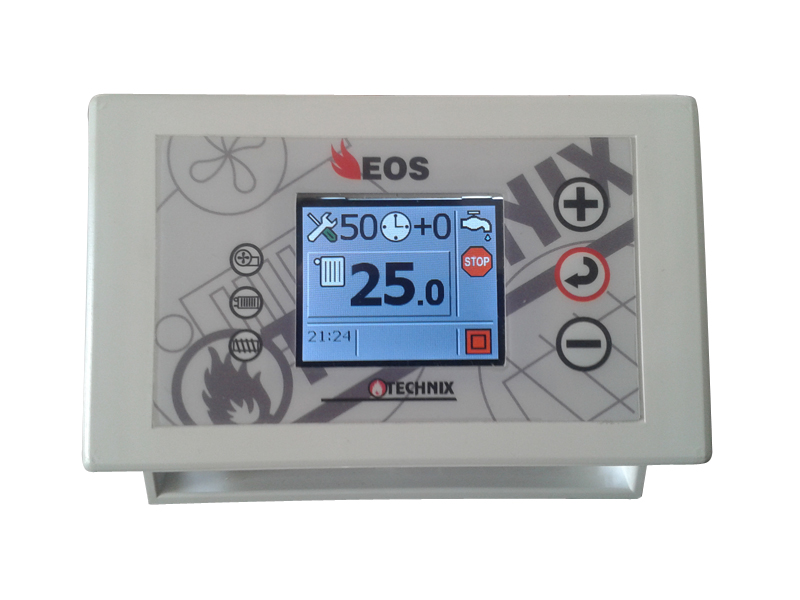

1. Podgrzewacz C.W.U. wyposażony jest w standardzie w sterownik EOS PID:

Regulator temperatury EOS przeznaczony jest do sterowania pracą kotłów zasypowych oraz podgrzewaczy C.W.U. Kontroluje płynną moc dmuchawy, pompę obiegową C.O. oraz pompę C.W.U.

Jest on dostosowany do współpracy z termostatem pokojowym T1000. Istnieje również możliwość podłączenia drugiego termostatu pokojowego do modułu zaworu, którego zadaniem jest sterowanie dodatkową pompą obiegową.

EOS steruje niezależnie dwoma procesami:

1. regulacją temperatury z płynną modulacją mocy (PID II)
2. regulacją procesu spalania

Algorytm PID II dostosowuje moc kotła i podgrzewacza do zadanej temperatury, dzięki czemu nie występują gwałtowne zmiany temperatury w kominie oraz w komorze spalania. Kocioł i podgrzewacz C.W.U jest w stanie grzać przez cały czas, bez przestojów z mocą 1% (stan podtrzymania ognia) aż do 100%.

Sterownik posiada również:

• strefy czasowe dobowe i tygodniowe dla C.O.
• strefy czasowe dobowe i tygodniowe dla C.W.U.
• możliwość podłączenia termostatu pokojowego
• zegar i kalendarz
• historię pracy kotła i podgrzewacza C.W.U.- podgląd wykresów CO i C.W.U.

Zalety i korzyści z zastosowania sterownika EOS:

• ekonomia: oszczędność paliwa,
• ekologia: niski poziom pyłów i gazów szkodliwych dla środowiska, niska temperatura spalin,
• dłuższa żywotność wymiennika,
• brak efektu kondensacji wody w komorach wymiennika.

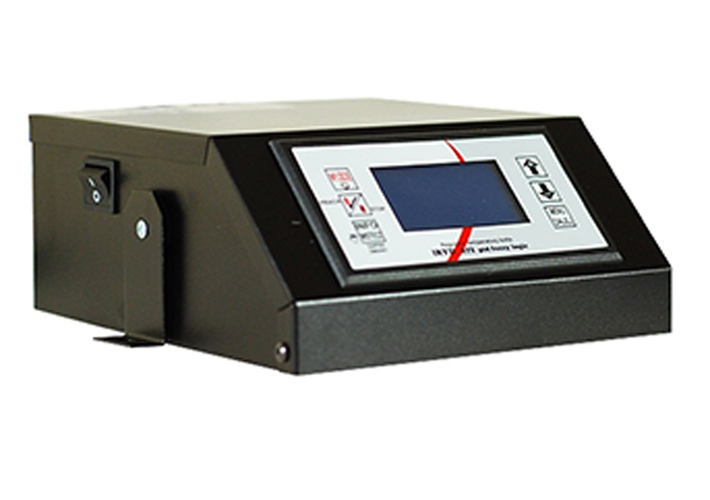

2. IRYD PID MZ (dostępny na innej naszej aukcji, dopłata 250 zł):

IRYD MZ fuzzy logic jest regulatorem przeznaczonym do kontroli pracy kotła C.O. i podgrzewacza C.W.U. miałowego, zasypowego. Regulator steruje rozbudowaną instalacją grzewczą. Specjalnie zaprojektowane menu umożliwia stopniowe uaktywnianie kolejnych funkcji oraz możliwości regulatora.

Regulator z algorytmem PID w sposób ciągły i automatyczny steruje pracą dmuchawy, a w temperatura na kotle C.O i podgrzewaczu C.W.U. utrzymuje się na zadanym poziomie mimo zmian obciążenia kotła i podgrzewacza C.W.U. Dzięki temu sterowanie pracą kotła i podgrzewacza C.W.U. (obrotami dmuchawy): nie ma gwałtownych zmian temperatury w komorze spalania i kominie, zwiększa się żywotność kotła lub podgrzewacza C.W.U, wydłuża się palenie na jednym wsadzie opału. Ciągła praca dmuchawy eliminuje tzw ,,odbijanie kotła lub podgrzewacza C.W.U.’’. Regulator posiada dodatkowo termostat awaryjny oraz wyjście do podłączenia zdalnego sterowania lub termostatu pokojowego.

IRYD RTZ steruje:

• Dmuchawą
• Pompą obiegową CO,
• Pompą ładującą zasobnik CWU
• Drugim obiegiem grzewczym-pompą mieszacza lub pompą instalacji podłogowej
• Siłownikiem zaworu mieszającego
• Pompa cyrkulacyjną, która może być używana w obiegu cyrkulacji CWU luk cyrkulacji CO.

IRYD posiada

• Duży czytelny wyświetlacz graficzny
• Możliwość podłączenia dwóch niezależnych sterowań dwoma obiegami z pomieszczenia za pomocą pilot G lub termostatu pokojowego

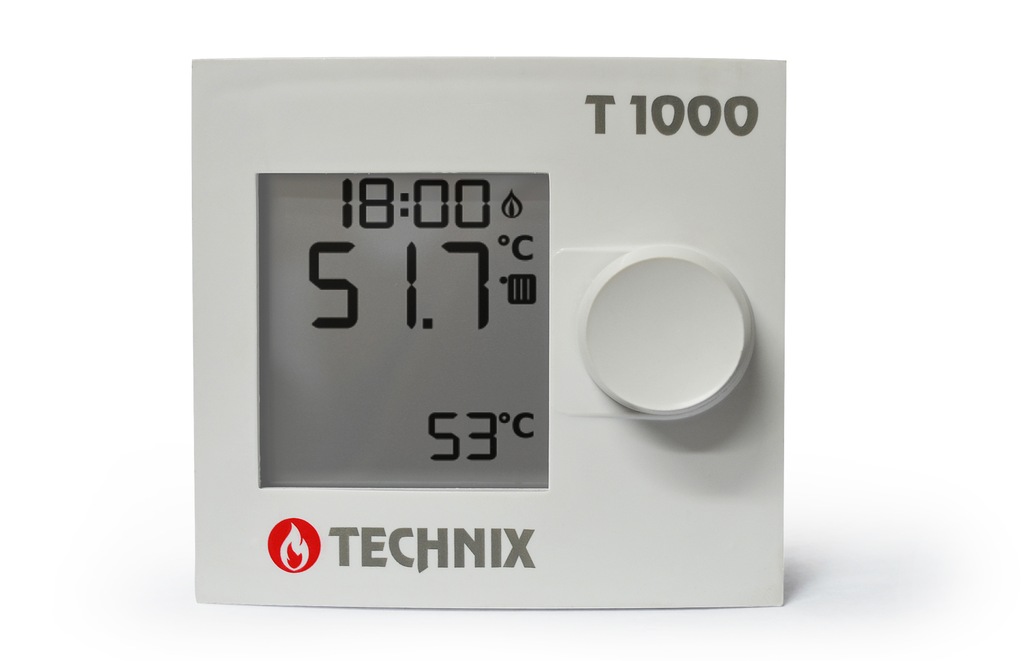

3. Regulator T1000 (dostępny na innej naszej aukcji, dopłata 200 zł):

Regulator pokojowy T1000 dedykowany jest do sterownika EOS.

Zalety regulatora:

• zdalne sterowanie stanem kotła lub podgrzewacza C.W.U.
• oszczędność energii
• obsługa stref czasowych
• nastawianie temperatury C.O. i C.W.U.
• duży wyświetlacz
• informacje alarmowe dotyczące kotła i podgrzewacza C.W.U:
• awaria czujnika temperatury
• awaria czujnika ślimaka
• zbyt wysoka temperatura C.O. lub C.W.U.
• brak paliwa

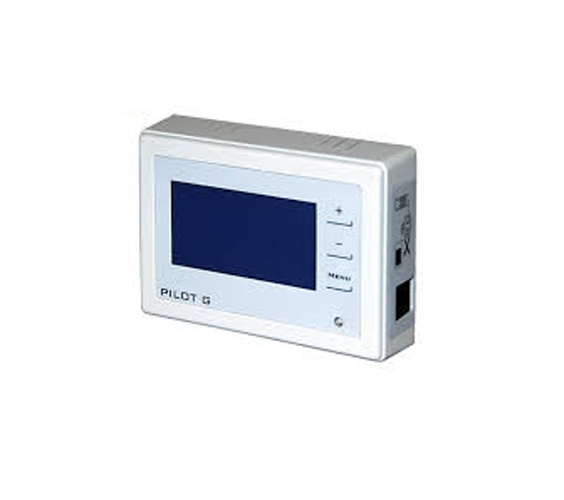

4. Regulator PILOT G dedykowany dla IRYD MZ PID (dostępny na innej naszej aukcji, dopłata 160 zł):

PILOT G zwiększa komfort obsługi regulatorów firmy PPHU „ProND” wyposażonych w gniazdo RJ12. Umożliwia transmisję w standardzie do 50 metrów (przy zastosowaniu zewnętrznego zasilacza transmisja do 200 metrów). Współpracuje tylko z regulatorami firmy PPHU „ProND” z gniazdem RJ12.

PILOT G w zależności od tego do jakiego regulatora został podłączony wyświetla:

• temperaturę kotła i podgrzewacza C.W.U lub obiegu grzewczego,
• temperaturę pomieszczenia,
• stan dmuchawy, pompy obiegowej w danym obiegu, pompy ładującej zasobnik C.W.U., podajnika.

PILOT G alarmuje sygnałem dźwiękowym w momentach krytycznych:

• kocioł lub podgrzewacz wody wygasa (stan wstrzymania); temperatura jest za wysoka.
• temperatura kotła lub podgrzewacza C.W.U. przekracza 100°C; temperatura kotła lub podgrzewacza C.W.U. jest niższa niż 0°C.

PILOT G posiada dwa tryby pracy:

• sterowanie temperaturą kotła i podgrzewacza C.W.U. albo obiegu grzewczego w zależności pod jakie wyjście i pod jaki regulator został podłączony,
• sterowanie temperaturą pomieszczenia w którym PILOT G został zainstalowany.
